特性

产品详情和应用

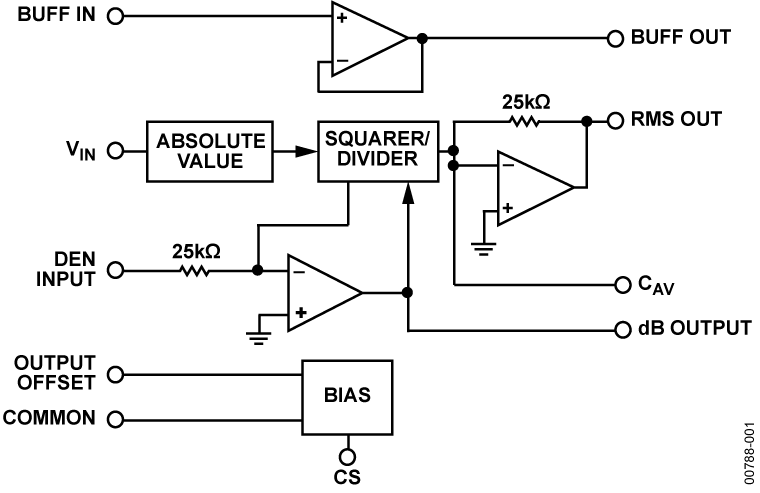

AD637是一款完整的高精度、均方根直流转换器，可计算任何复杂波形的真均方根值。 它提供集成电路均方根直流转换器性能，精度、带宽和动态范围与分立和模块式设计相当。 AD637可计算任何复杂交流（或交流加直流）输入波形的真均方根值、均方值或绝对值，并提供等效直流输出电压。 波形的真均方根值与信号功率直接相关，因此比平均整流信号更有用。 统计信号的均方根值与信号的标准差相关。

出色的波峰因数补偿允许以最高为10的波峰因数测量信号，额外误差小于1%。 宽带宽允许测量200 mV均方根、频率最高达600 kHz的输入信号以及1 V均方根以上、频率最高达8 MHz的输入信号。

均方根输出的直接dB值通过一个单独引脚输出，可用范围为60 dB。 用户利用外部编程的基准电流，可以选择0 dB基准电压与0.1 V至2.0 V均方根范围内的任何电平相对应。

不使用均方根功能时，用户借助AD637的片选连接可以将电源电流从2.2 mA降至350 µA。 对于低功耗至关重要的远程或手持式应用，利用此特性可以方便地实现精密均方根测量。 此外，当AD637关断时，输出进入高阻态。 这一特性还允许将多个AD637连在一起，构成一个宽带真均方根多路复用器。

AD637的输入电路受到保护，可以承受高于电源电平的过载电压。 如果电源电压丧失，输入信号不会损坏输入端。

AD637经过激光晶圆调整，无需外部调整便可实现额定性能。 一个需要的外部元件是一个电容，用来设置均值周期。 此电容的值同时决定低频精度、纹波电平和建立时间。

片内缓冲放大器既可以用作输入缓冲，也可以用于有源滤波器配置。 该滤波器可以用来降低交流纹波量，从而提高精度。

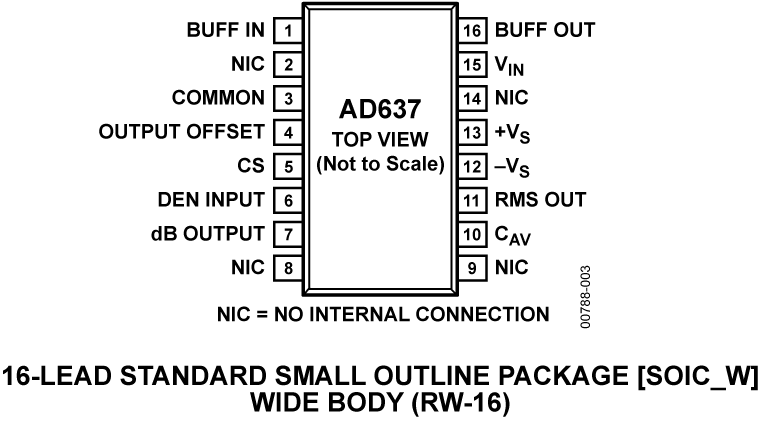

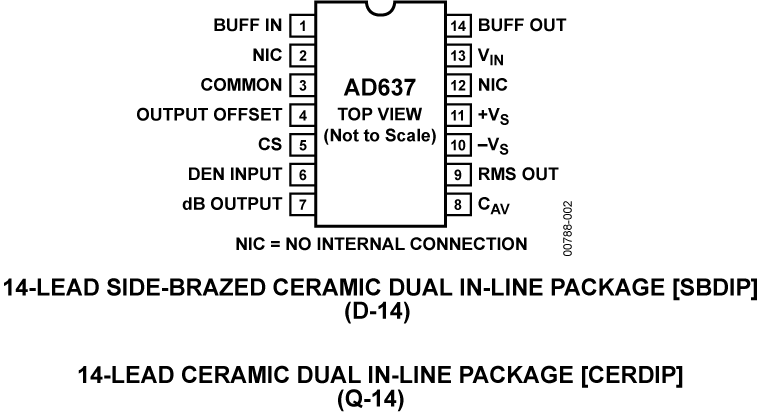

AD637在商用温度范围（0°C至70°C）内提供J和K两种精度等级，在工业温度范围（−40°C至+85°C）内提供A和B两种精度等级，在−55°C至+125°C温度范围内提供S精度等级。 等级均提供14引脚SBDIP、14引脚CERDIP和16引脚SOIC_W密封封装。
