特性

• 高线性度：

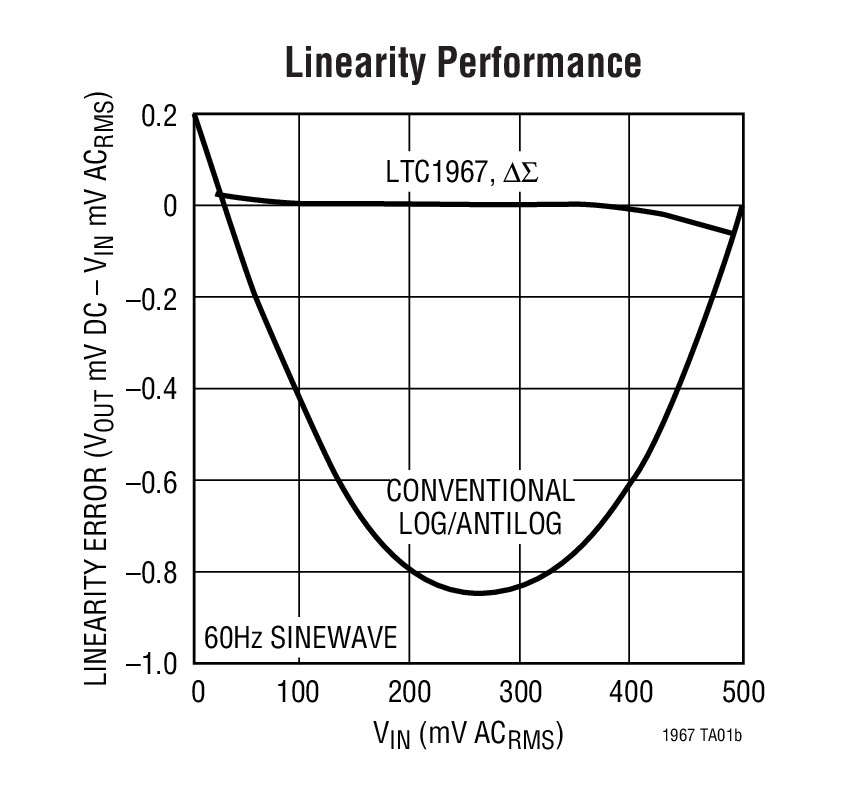

  • 0.02% 线性度可实现简单的系统校准
• 宽输入带宽：
  • 至 0.1% 额外增益误差的带宽：40kHz
  • 与输入电压幅度无关的带宽
• 没有烦扰的简单性：
  • 仅采用一个外部电容器的真正 RMS 至 DC 转换
  • ΔΣ 转换技术
• 低电源电流：
  • 330μA (典型值)
• 超低的停机电流：
  • 0.1µA
• 灵活的输入：
  • 差分或单端
  • 轨至轨共模电压范围
  • 高达 1V_PEAK 的差分电压
• 灵活的输出：
  • 轨至轨输出
  • 单独的输出基准引脚可提供电平移位
• 小尺寸：

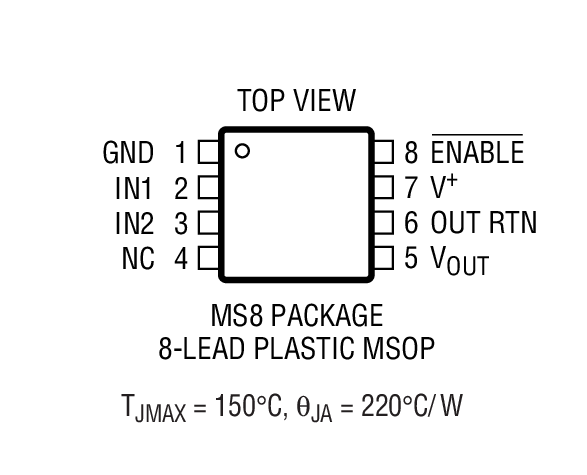

  • 节省空间的 8 引脚 MSOP 封装

产品详情和应用

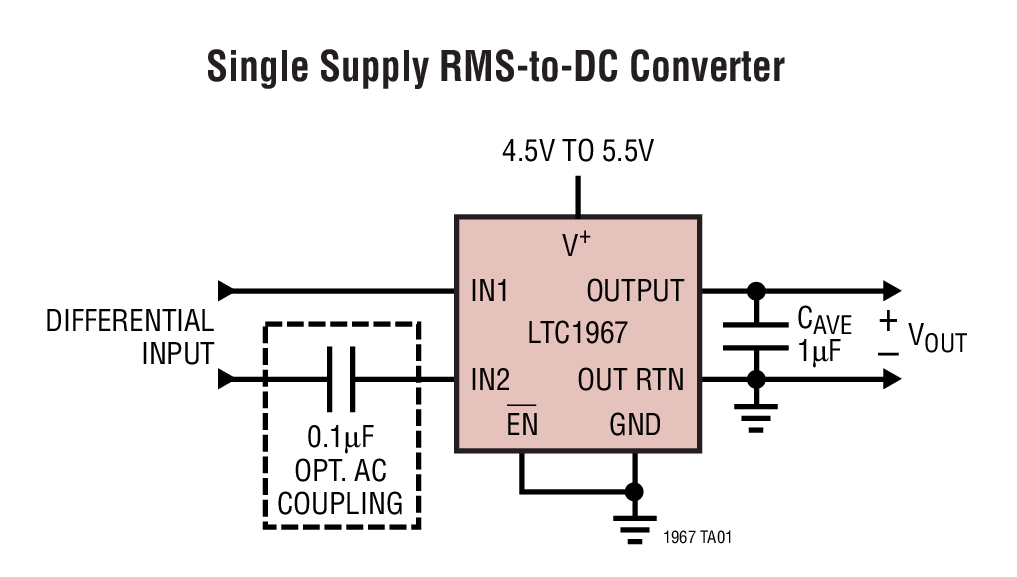

LTC^®1967 是一款真正的 RMS 至 DC 转换器，该器件运用了一种创新的 ΔΣ 计算方法。与传统对数反对数 RMS 至 DC 转换器相比，LTC1967 专有架构的优势是拥有较高的线性度和准确度、与幅度无关的带宽、以及改善的温度特性。

LTC1967 的工作可接受单端或差分输入信号 (以提供 EMI/RFI 抑制)，并支持高至 4 的峰值因数。共模输入范围为轨至轨。差分输入范围为 1VPEAK，而且提供了前所未有的线性度。LTC1967 可在任何输入电压条件下实现轻松的系统校准。

LTC1967 具有一个轨至轨输出和一个单独的输出基准引脚，因而可提供灵活的电平移位；LTC1967 采用 4.5V 至 5.5V 的单电源工作。一种低功率停机模式能将电源电流减小至 0.1μA。

LTC1967 采用节省空间的 MSOP 封装，这非常适合于便携式应用。

应用

• 真正的 RMS 数字万用表和面板式仪表
• 真正的 RMS AC + DC 测量
