特性

产品详情和应用

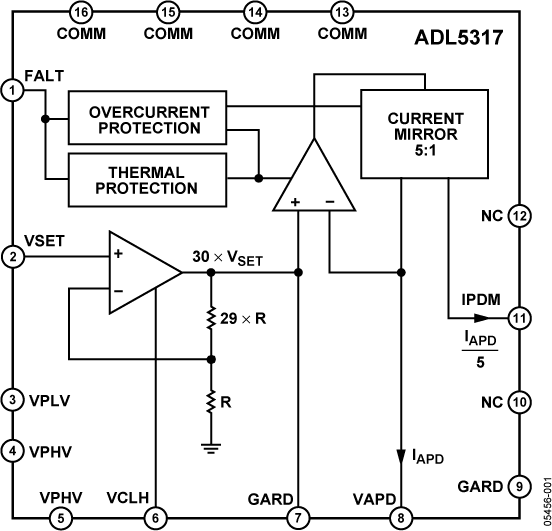

ADL5317是一款高压、宽动态范围偏置和电流监控器件，最适合与雪崩光电二极管一起使用。当提供最高80 V的稳定高压电源时，可以利用3 V兼容 VSET 引脚在6 V至75 V范围内设置VAPD 引脚上的偏置电压。VAPD 引脚提供5 nA至5 mA范围内的源电流，电流镜以5:1比例精确镜像该电流，并通过IPDM 监控器输出源电流。在典型应用中，监控器输出驱动一个电流输入对数放大器，产生代表光电二极管入射光功率的输出。光电二极管阳极可以与高速跨阻放大器相连，以便提取数据流。

施加于VSET 引脚的0.2 V至2.5 V信号（相对于COMM ）以固定增益30放大，在VAPD引脚产生6 V至75 V偏置。ADL5317偏置控制接口的精度很高，只需简单校准便可消除温度影响，使光电二极管的雪崩倍增系数保持恒定。在整个APD偏置电压范围内，电流监控器输出IPDM均能保持其与光电二极管电流的高度线性关系。电流比5:1不随 VSET 和 VPHV 而变化。

ADL5317针对高性能和低噪声设计而开发，适合新一代光纤网络中的APD模块和系统。
