特性

• 0.1dB 增益平坦度 > 30MHz

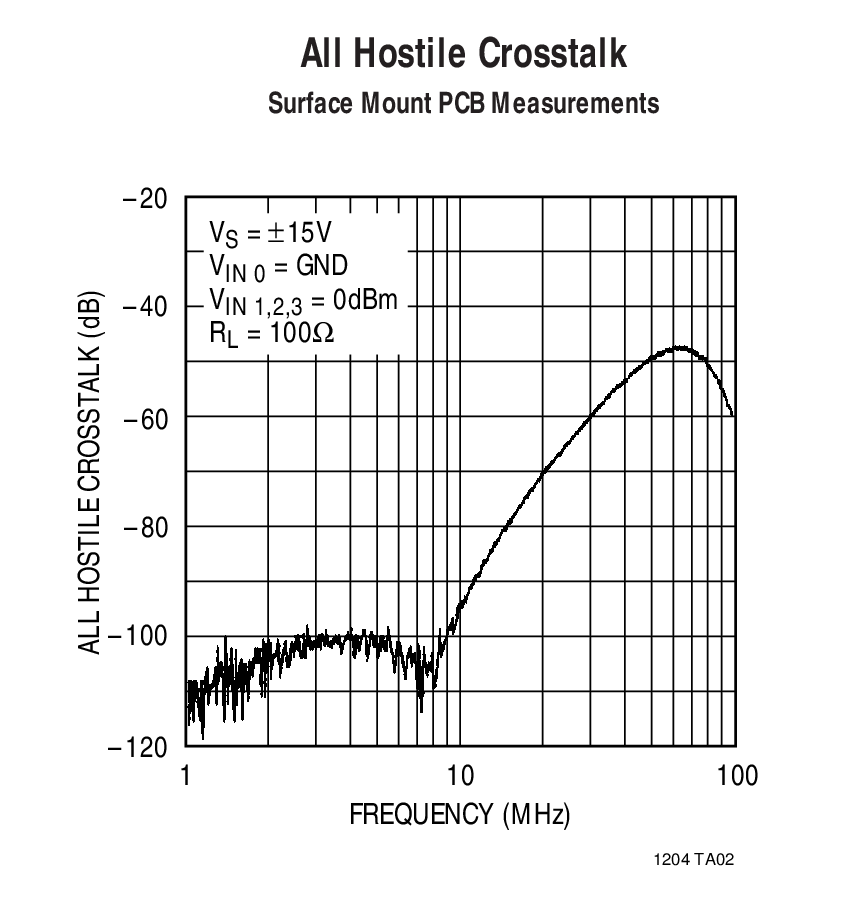

• 通道分离度 (在 10MHz)：90dB
• 40mV 开关瞬变 (参考于输入)
• −3dB 带宽，A_V = 2，R_L = 150Ω：75MHz
• 通道至通道切换时间：120ns
• 可容易地针对更多的输入进行扩展
• 大的输入范围：±6V
• 0.04% 差分增益，R_L = 150Ω
• 0.06° 差分相位，R_L = 150Ω
• 高转换速率：1000V/μs
• 输出摆幅，R_L = 400Ω：±13V
• 宽电源范围：±5V 至 ±15V

产品详情和应用

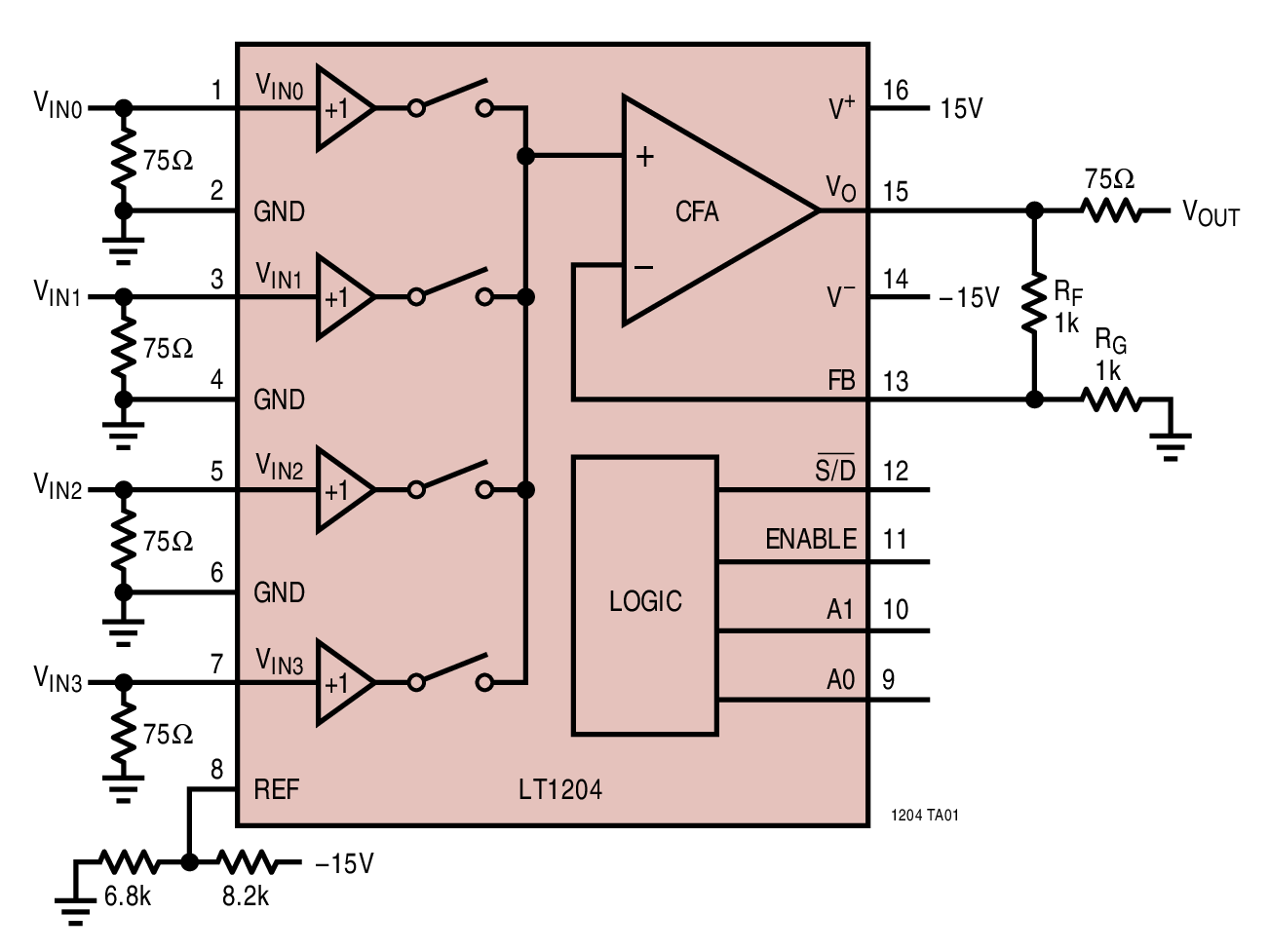

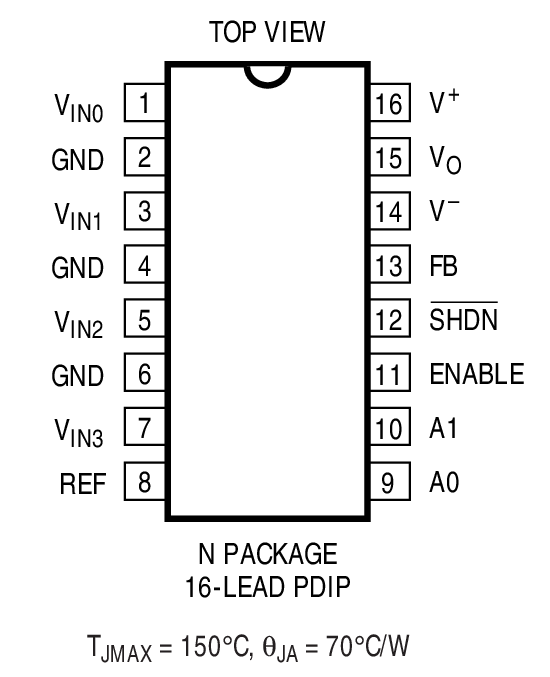

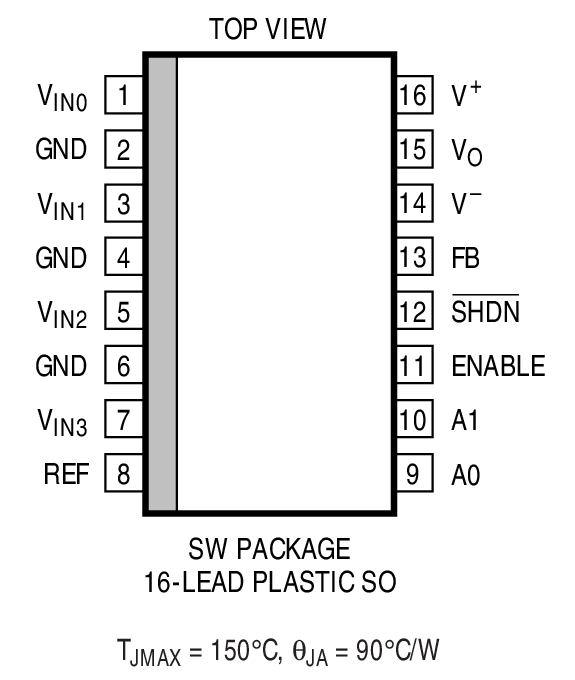

LT^®1204 是一款 4 输入视频多路复用器，专为驱动 75Ω 电缆和容易地扩展为较大的路由系统而设计。宽带宽、高转换速率、以及低差分增益和相位使 LT1204 非常适合广播品质信号路由选择。通道分离度和停用隔离度在高达 10MHz 频率下 >90dB。通道至通道输出开关瞬变仅为 40mV_P-P (持续时间为 50ns)，因而使得这种通道的转变在高质量监视器上也是察觉不到。

LT1204 的一个独特特性是其能够扩大为较大的路由矩阵。这是通过一个待专利审议的电路实现的，此电路在器件停用情况下自举反馈电阻器，从而提高了电路的真实输出阻抗。该功能的作用是消除了大型系统中的电缆端接失配。

LT1204 所支持的大的输入和输出信号电平 (当采用 ±15V 电源工作时) 使其非常适合通用的模拟信号选择和多路复用。该器件的一种停机功能可将电源电流减小至 1.5mA。

应用

• 广播质量的视频多路复用
• 大型矩阵路由
• 医疗成像
• 大振幅信号多路复用
• 可编程增益放大器
