特性

• 低失调电压漂移：±2 μV/°V/C（最大值）
• 低失调电压：±75 μV（最大值）
• 低电压噪声：1 μV p-p（0.1 Hz 至 10 Hz，典型值）
• 低电压噪声密度：5 nV/√Hz（典型值，f = 1 kHz）
• 高共模抑制：140 dB（典型值）
• 低输入偏置电流：±10 pA（最大值）
• 宽增益带宽乘积：10.4 MHz（典型值）
• 压摆率：19 V/μs（典型值）
• 低 THD：−134 dB（f = 1 kHz 时）
• 低静态电源电流：每个放大器 1.45 mA（典型值）
• 宽电源电压范围：6 V 至 40 V，±3 V 至 ±20 V
• 集成 EMI 滤波器
• 多路复用器兼容输入
• 轨到轨高阻抗输入：差模和共模
• 快速建立时间
• 轨到轨输出
• 无相位反转
• 大型容性负载驱动能力：1 nF
• 宽额定温度范围：−40°C 至 +125°C

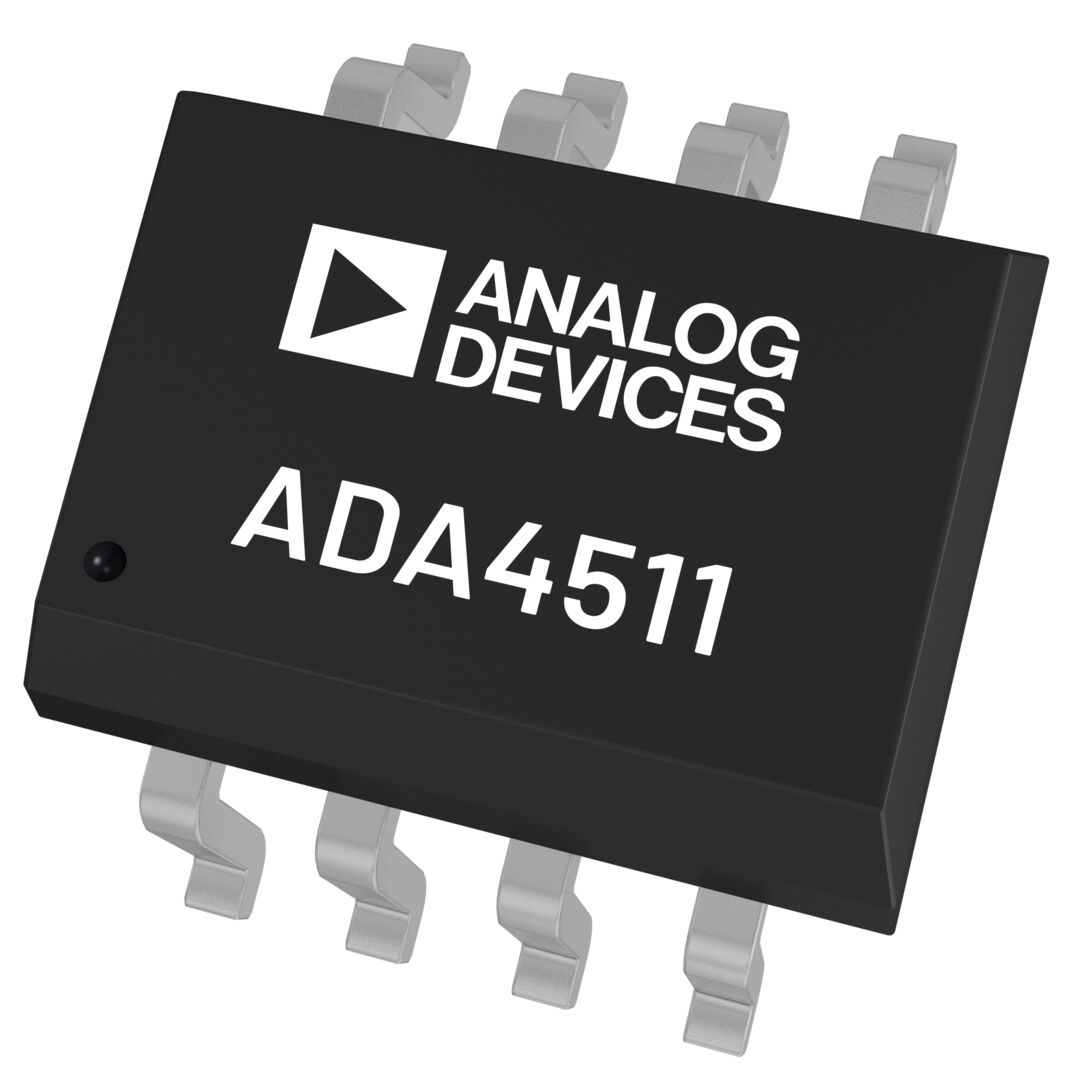

• 采用 8 引脚标准小型封装 (SOIC_N)

产品详情和应用

ADA4511-2¹ 是一款双通道、40 V、高精度、低输入偏置电流、低失调电压、低失调电压漂移、低噪声、轨到轨输入和输出运算放大器，可用于信号链的任意点，包括检测、调理和输出驱动。通过调整，ADA4511-2 可实现低失调漂移（典型值±0.4 μV/°C，最大值±2 μV/°C）和低失调电压（典型值±25 μV，最大值±75 μV）。

ADA4511-2 提供顶级直流精度和交流精度，适合各种信号链应用。通过集成可靠的多路复用兼容架构，ADA4511-2 可有效解决常见的系统失真和建立问题，并提供多路复用多通道精密信号链中所需的出色精度。ADA4511-2 的额定工作温度范围为 −40°C 至 +125°C，采用 8 引脚 SOIC_N 封装。

应用

• 数据采集系统
• 多路复用输入信号链
• 工业自动化
• 医疗仪器
• 电子测试与测量
• 精密电流测量
• 光电二极管放大器

¹ 受美国专利 11,329,612 号保护；其他专利正在申请中。
