特性

• 低噪声、低输入偏置电流FET输入放大器
• 极低输入偏置电流： ±0.25 pA（典型值，25°C）
• 低输入电压噪声
  92 nV/√Hz（10 Hz，5 V时）
  5 nV/√Hz（100 kHz，±5 V时）
• 增益带宽积： 175 MHz
• 输入电容
  3 pF（典型值，差分模式）
  2 pF（典型值，共模）
• 集成增益开关
• 采样和反馈开关断开漏电流： ±0.5 pA（典型值）
• 最差情况下的tON/tOFF时间： 105 ns（典型值）/65 ns（典型值）
• 集成模数转换器(ADC)驱动器
• 差分模式和单端模式
• 可调输出共模电压：-5 V至+3.8 V（典型值，针对±5 V电源）
• 宽输出电压摆幅： ±4.8 V（最小值，针对±5 V电源）
• 线性输出电流： 18 mA rms（典型值，针对±5 V电源）
• 欲了解更多特性，请参考数据手册

产品详情和应用

ADA4350是用于光电监测器或其它传感器的模拟前端，其输出电流与检测的参数或电压输入成比例，系统要求用户在极精密增益水平之间做出选择，从而使其动态范围达到最大。

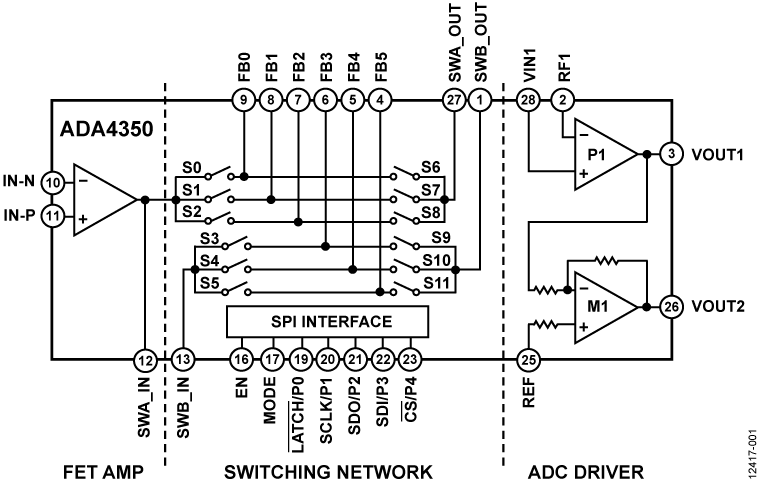

ADA4350集成了FET输入放大器、切换网络和ADC驱动器，所有功能均可通过串行外设接口(SPI)或单个IC中的并行控制逻辑控制。 FET输入放大器具有极低的电压噪声和电流噪声，极其适合各种光电检测器、传感器或精密数据采集系统。

其切换网络允许用户独立选择多达六个不同的、外部可配置的反馈网络。针对反馈网络使用外部器件，用户可以更轻松地匹配系统所需的光电检测器或传感器电容。 如果需要，这一特性还支持使用低热漂移电阻。

开关设计可较大限度地减少误差源，这样信号路径中几乎不会增加任何误差。 输出驱动器可用于单端或差分模式，非常适合驱动ADC输入。

ADA4350可采用+3.3 V单电源或±5 V双电源供电，因而用户可灵活选择检测器的极性。 它采用无铅、28引脚TSSOP封装，额定温度范围为−40°C至+85°C。

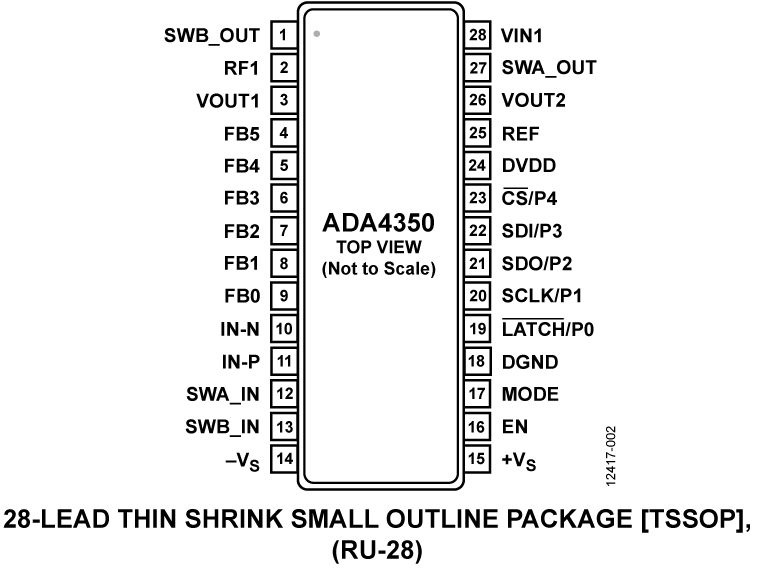

多功能引脚名称可能仅通过相关功能来引用。

应用

• 电流-电压(I至V)转换
• 光电二极管前置放大器
• 化学分析仪
• 质谱测定
• 分子光谱
• 激光/LED接收器
• 数据采集系统
