特性

• 最大失调电压漂移：0.05μV/ºC
• 高电压工作：±18V
• 无需外部组件
• 最大失调电压：5μV
• 低噪声：1.5μV_P-P (0.1Hz 至 10Hz)
• 最小电压增益：125dB
• 最小 CMRR：106dB
• 最小 PSRR：110dB
• 低电源电流：每个放大器 0.9mA
• 单电源工作：4.75V 至 36V
• 输入共模范围包括地电位
• 典型过载恢复时间：20ms

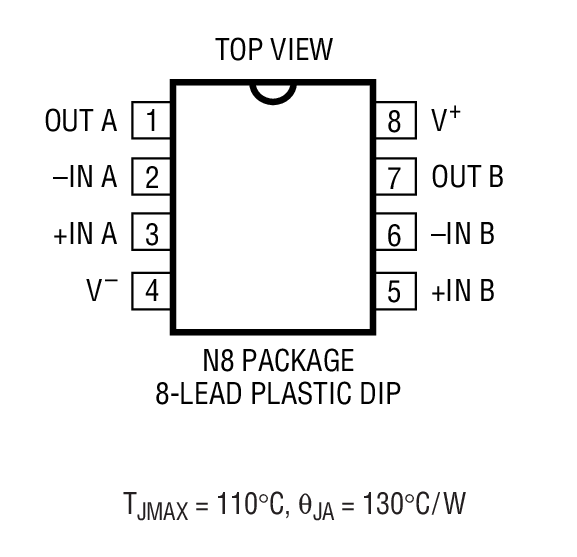

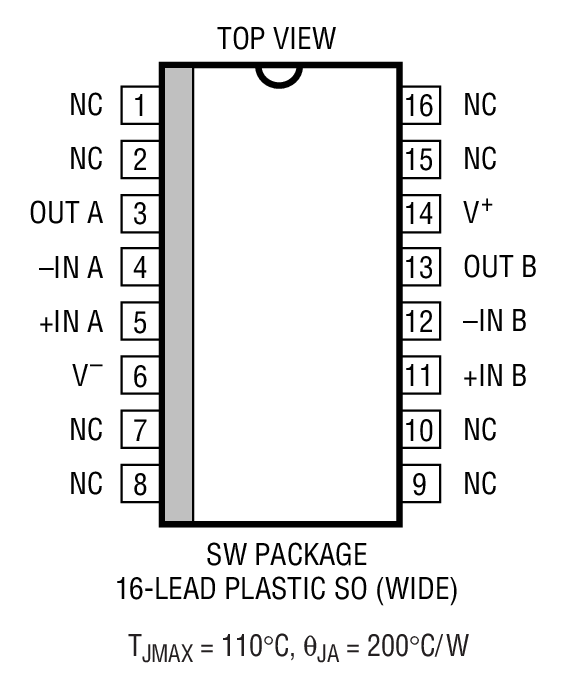

• 采用 8 引脚 N8 封装和 16 引脚 SW 封装



产品详情和应用

LTC^®1151 是一款高电压、高性能双通道零漂移运算放大器。其他斩波器放大器需要在外部为每个放大器采用两个采样及保持电容器，而该器件则实现了这些电容器的片内集成。另外，LTC1151 还运用了专有的高电压 CMOS 结构，从而允许在高达 36V 的总电源电压条件下工作。

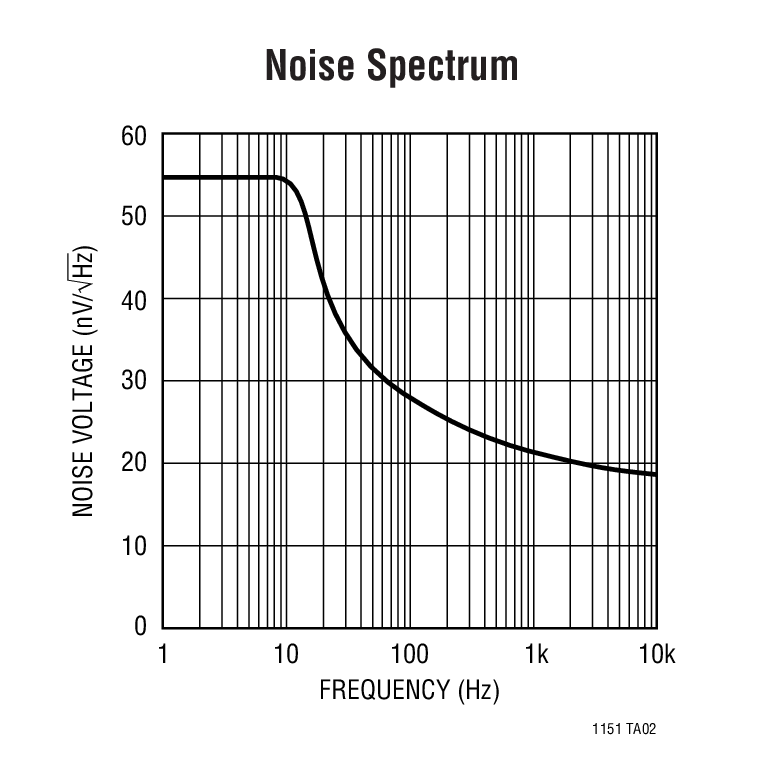

LTC1151 具有 0.5μV 的典型失调电压、0.01μV/ºC 的漂移、1.5μV_P-P (0.1Hz 至 10Hz) 的输入噪声电压、和 140dB 的典型电压增益。该器件拥有 3V/μs 的转换速率和一个 2.5MHz 的增益-带宽乘积以及每个放大器 0.9mA 的电源电流。从正饱和及负饱和的过载恢复时间分别为 3ms 和 20ms。

LTC1151 采用标准的 8 引脚塑料 DIP 封装和 16 引脚宽体 SO 封装。LTC1151 与业界标准的双通道运放引脚兼容，并采用标准 ±15V 电源运行，因而使其能插入大多数标准的双极型运放插座，同时提供显著的 DC 性能改善。

• 应变仪放大器
• 仪表放大器
• 电子秤
• 医疗仪表

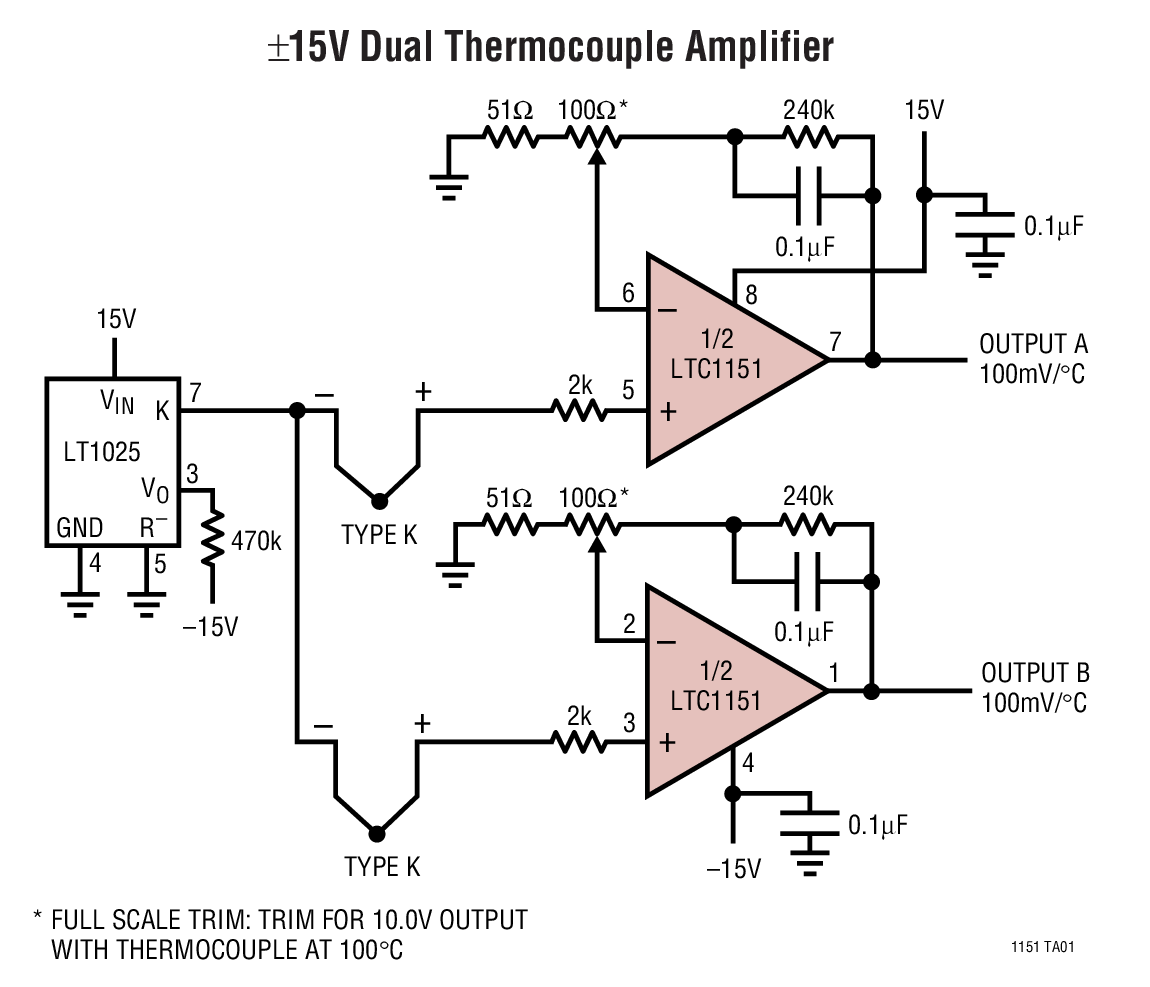

• 热电偶放大器
• 高分辨率数据采集
