特性

• 符合 MIL-PRF-38535 Class V 标准的版本 – 5962R89677
• –55 至 +125°C 温度范围内的保证性能
  • 输入失调电压：550µV
  • 低失调电压漂移： 2.5µV/°C
  • 低失调电流：20nA
• 增益带宽乘积：500kHz
• 最小转换速率：0.2/mS
• 低电流噪声：0.07pA/√Hz (典型值)
• 最大电源电流：每个放大器 0.7mA
• 电源电压 ±22V (绝对最大值)
• 差分输入电压 ±30V (绝对最大值)
• 单电源工作

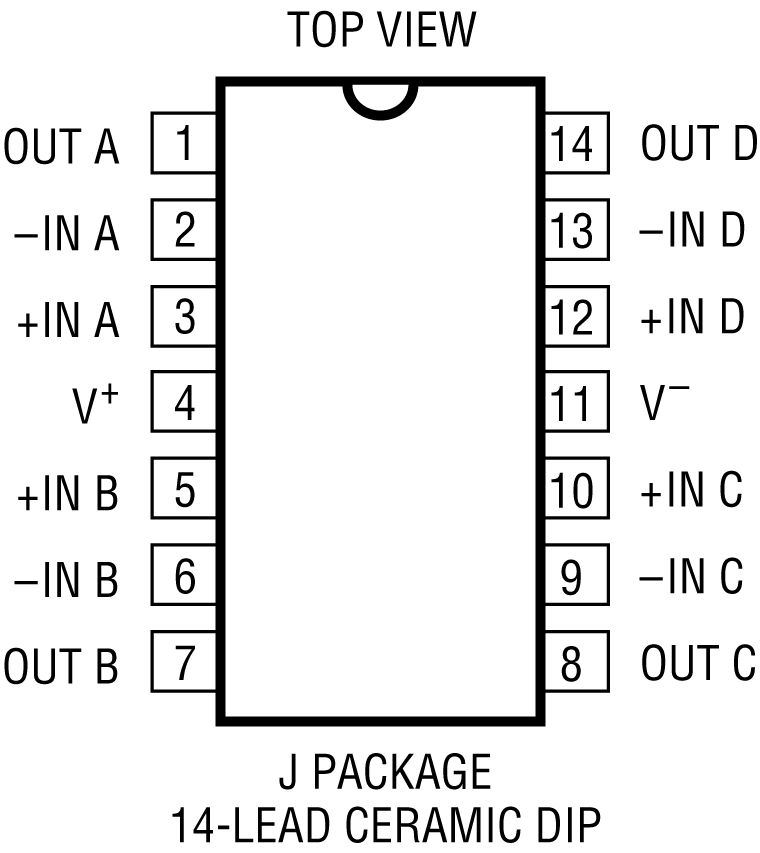

• 采用陶瓷组件式封装 (CERPAC) 和陶瓷 DIP 封装

• 电离总剂量 (TID) 容限，依照 TM1019.8, MIL-STD-883 标准：
  • 200kRad (Si)，按照 50Rads(Si)/sec 时的条件 A
  • 50kRad (Si)，按照 10mRads(Si)/sec 时的条件 D
  • 低剂量率辐射损伤增强效应 (ELDRS) 超过 50kRad(Si)
• 同时也请参考 RH1013 产品网页以阅读辐射报告

产品详情和应用

RH1014M 是一款对采用工业标准 8 引脚 DIP LM124/LM148/OP-11/5156 引脚配置的设计进行直接升级的四通道精准运算放大器。低失调电压 (最大值为 300μV)、低漂移 (≤2.5μV/℃)、低失调电流 (≤1.5nA) 和高增益 (最小值为 120 万) 的组合使得 RH1014M 成为单个封装中的 4 个真正的精准放大器。

晶圆批次采用凌力尔特公司内部的 Class S 流程至良率电路进行处理，可在严格的军事应用中使用的。

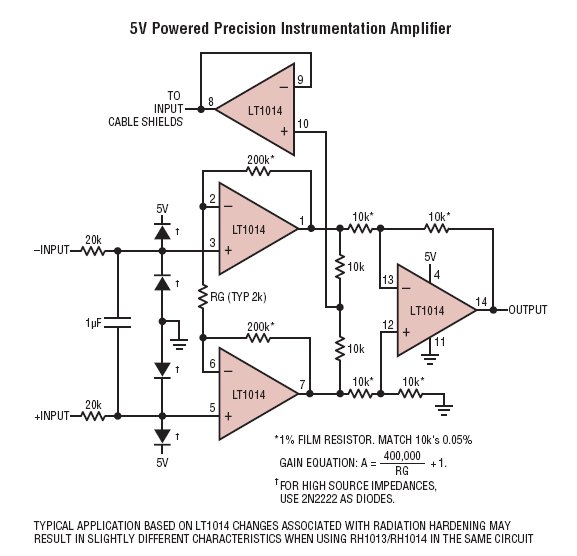

• 精密仪表放大器
• 应变仪信号调理器
• 热电偶放大器
• 4mA-20mA 电流回路发送器
• 多限制门限检测
• 有源滤波器
• 多增益部件
