特性

• 输出驱动电流可达200mA
• 满摆幅输入和输出
• 每运放电源电流1.1mA
• 2.7V至5.5V单电源工作
• 增益带宽积10MHz
• 高压摆率：10V/µs
• 100dB电压增益(R_L = 100kΩ)
• 电源抑制比85dB
• 输入过驱动时不发生相位反转
• 对于高达780pF的容性负载保持单位增益稳定
• 低功耗关断模式可将电源电流降至< 1µA以下
• 5引脚SC70封装(MAX4230)和6焊球UCSP封装和6引脚薄型µDFN封装(MAX4231)
• 10焊球UCSP封装(MAX4233)
• 通过AEC-Q100认证,具体请参考订购零件清单信息。

产品详情和应用

MAX4230–MAX4234系列单/双/四、高输出驱动CMOS运放具有200mA的峰值输出电流，可满摆幅输入、输出，工作于2.7V至5.5V单电源。这些放大器的转换速率高达10V/µs，增益带宽积(GBWP)为10MHz。MAX4230–MAX4234既能驱动典型的头戴式耳机(32Ω)，也可以在无线手机中用来偏置RF功率放大器(PA)。

MAX4230采用5引脚SC70封装，具有关断模式的单运放MAX4231为6引脚SC70封装和1.5mm x 1.0mm UCSP™封装和薄型µDFN封装。双运放MAX4233提供节省空间的10焊球晶片级封装(UCSP)封装，是目前占位面积最小的、具有关断模式的双运放。

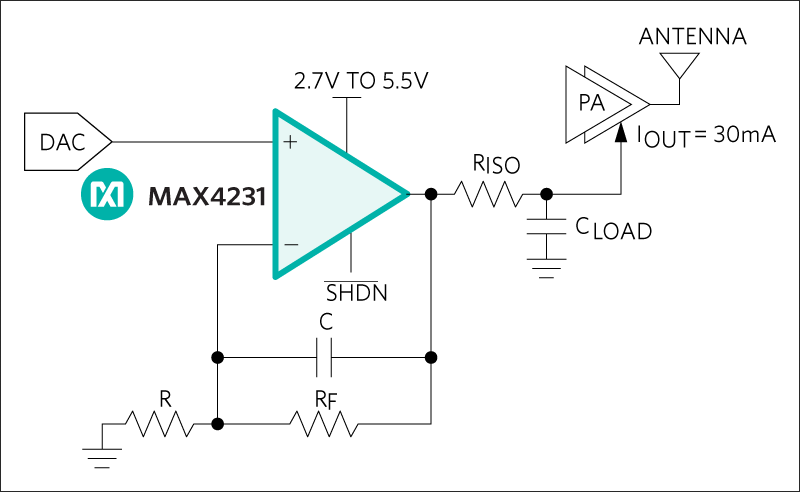

这些运放专为PA控制电路而设计，用于无线手机中RF PA的偏置。MAX4231/MAX4233具有一种/SHDN，可驱动至低电平。这样可以在必要的时候完全关闭RF PA，防止无用信号进到RF天线中。

MAX4230系列具有低失调、宽频带和高输出驱动等特性，而封装仅为细小、2.1mm x 2.0mm、节省空间的SC70。这些器件满足汽车级工作温度范围(-40°C至+125°C)。

应用

• 音频汽车免提电话(工具包)
• 数模转换缓冲器
• 电机驱动器
• null
• 便携/电池供电产品的音频系统
• 手机应用的射频PA偏置控制
• 平板电脑/笔记本电脑
• 变压器/线驱动器
