特性

绝对最大额定值

• 总电源电压 (V⁺ 至 V^–) …… 36V
• 输入电流 …… ±10mA
• 输出短路持续时间 (注 2) …… 连续
• 工作温度范围 …… –55ºC 至 125ºC
• 规定温度范围 …… –55ºC 至 125ºC
• 结温 …… 150ºC
• 贮存温度范围 …… –65ºC 至 150ºC
• 引脚温度 (焊接时间 10 秒) …… 300ºC



产品详情和应用

RH1499 是一款四通道、轨至轨输入和输出精准 C-Load^™ 运算放大器，具有 10MHz的增益带宽乘积和 6V/μs 的转换速率。

RH1499 专为较大限度地扩展输入动态范围而设计 (通过在整个电源电压范围内提供精准性能来实现)。利用一项专利技术对 RH1499 的输入级进行了修整 (一个位于负电源，另一个位于正电源)。最终获得的保证共模抑制远远优于其他的轨至轨输入运算放大器。当被用作单电源 12 位模数转换器之前的一个单位增益缓冲器时，RH1499 可保证误差的增加小于 1LSB，即使在单 5V 电源系统中也不例外。

凭借 110dB 的电源抑制，RH1499 在 4.5V 至 36V 的电源范围内维持了其性能。可把输入驱动至电源电压范围之外，而不会损坏输出或使输出发生倒相。这些运放可在驱动高达 10,000pF 的容性负载时保持稳定。

晶圆批次采用凌力尔特公司的内部 Class S 流程至良率电路进行处理，可在严格的军事和航空应用中使用。

• Driving A-to-D Converters

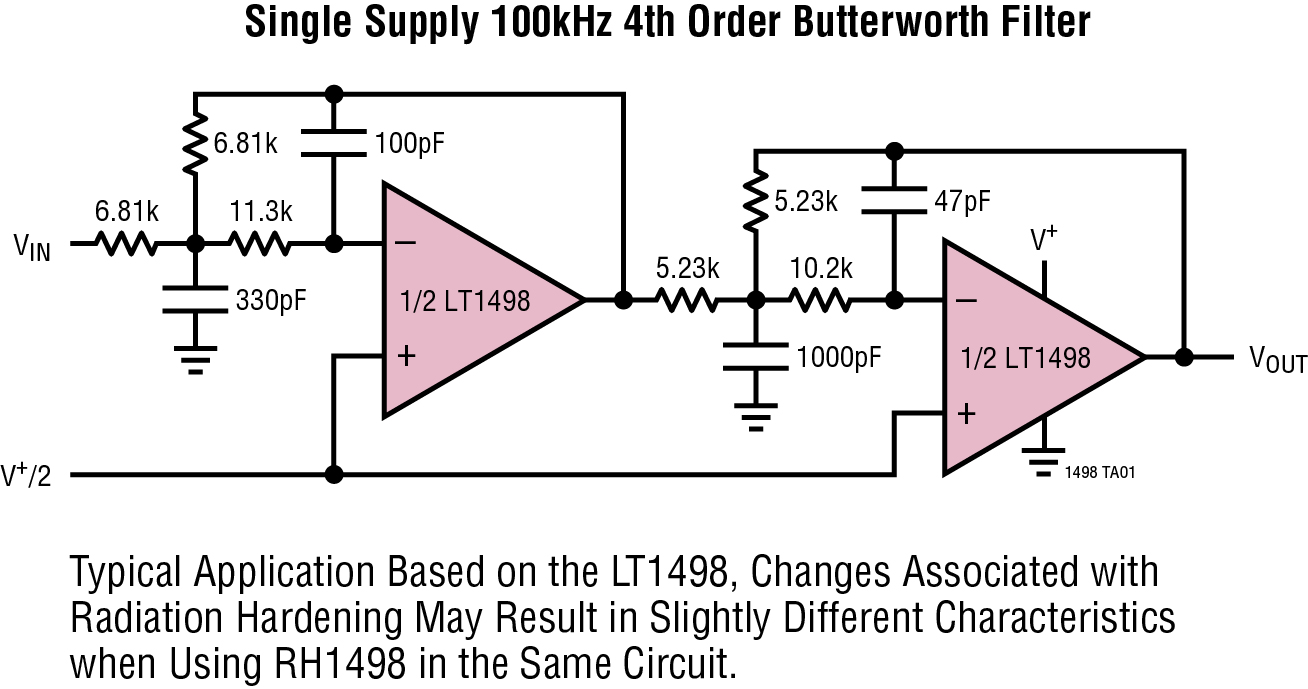

• Active Filters
• Rail-to-Rail Buffer Amplifiers
• Low Voltage Signal Processing
