特性

• 低成本
• 电流反馈放大器
• 差分增益：0.03%，R_L = 150Ω，V_S = ±5V
• 差分相位：0.28°，R_L = 150Ω，V_S = ±5V
• 平坦至 30MHz，0.1dB
• 90MHz 带宽 (采用 ±5V)
• 宽电源范围：±2V (4V) 至 ±14V (28V)
• 低功率：每个放大器为 60mW (在 ±5V)



产品详情和应用

LT^®1253 是一款面向视频应用的低成本双通道电流反馈放大器。LT1254 是 LT1253 的四通道版本。这两款放大器是完全隔离的 (电源引脚除外)，因而拥有卓越的隔离度 (在 5MHz 时超过 94dB)。与单通道放大器相比，双通道和四通道放大器显著地降低了成本；插入的数量减少了，而且所需的电源旁路电容器较少。此外，双通道和四通道器件每个放大器的成本也低于单通道视频放大器。

LT1253 / LT1254 非常适合驱动诸如电缆和滤波器等低阻抗负载。这些放大器的宽带宽和高转换速率使得可以容易地在 PC 和工作站之间驱动 RGB 信号。LT1253 / LT1254 的卓越线性使其成为驱动复合视频信号的理想选择。

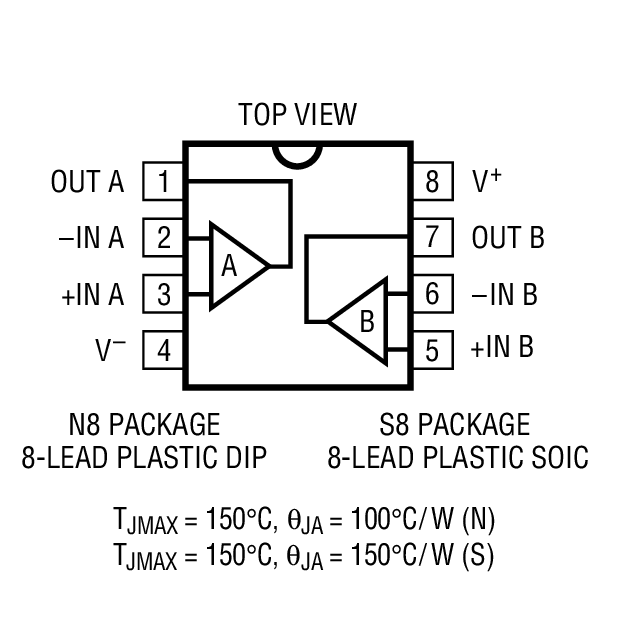

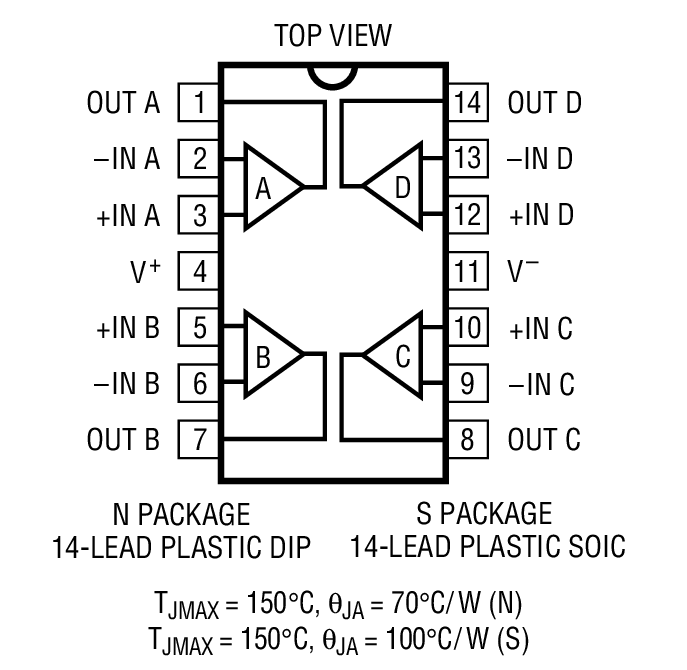

LT1253 采用 8 引脚 DIP 封装和 S8 表面贴装型封装。LT1254 可提供 14 引脚 DIP 封装和 S14 表面贴装型封装。这两款器件均具有业界标准的双通道和四通道运放引出脚配置。如果需要较高的性能，请参见 LT1229 / LT1230 的相关信息

• RGB 电缆驱动器

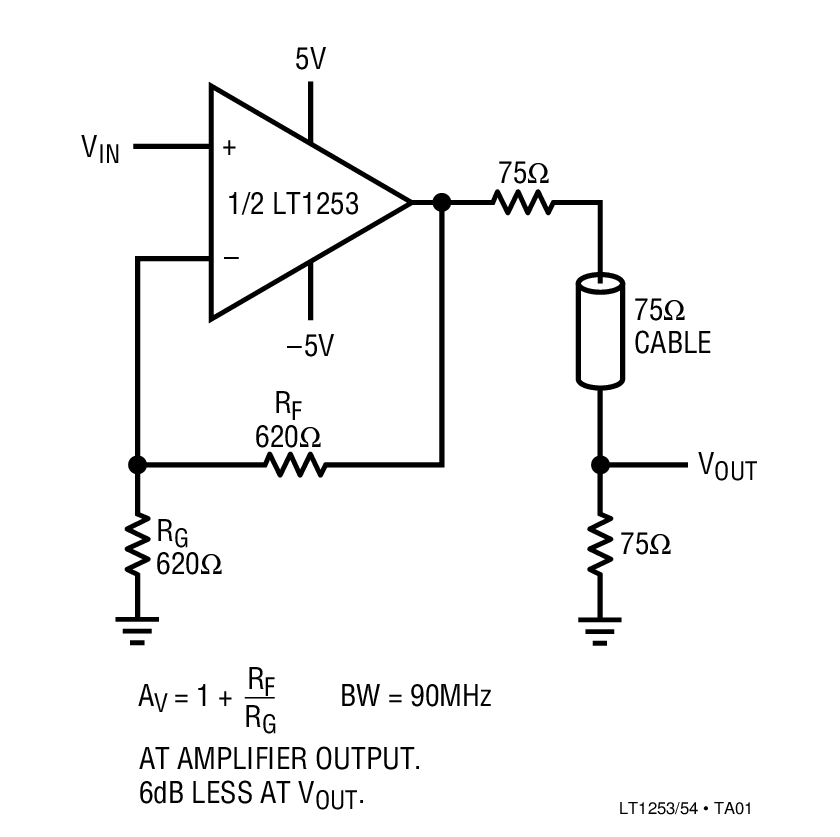

• 复合视频电缆驱动器
• 中频 (IF) 级中的增益部件
