特性

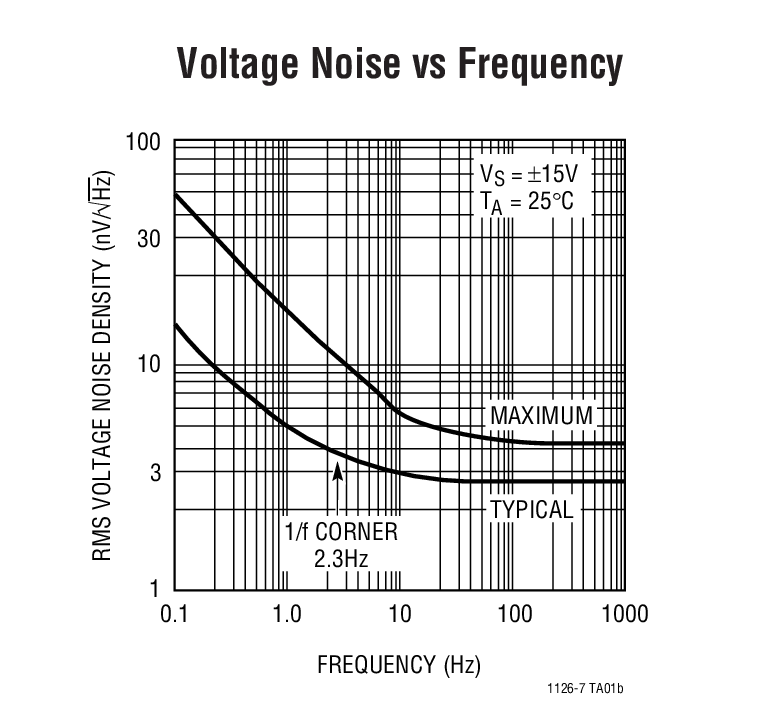

• 经 100% 测试的低电压噪声：2.7nV/√Hz (典型值)，4.2nV/√Hz (最大值)
• 转换速率：11V/μs (最大值)
• 增益-带宽乘积：65MHz (典型值)
• 失调电压，
  • 优级：70μV (最大值)
  • 低级：100μV (最大值)
• 高电压增益：5,000,000 (最小值)
• 每个放大器的电源电流：3.1mA (最大值)
• 共模抑制：112dB (最小值)
• 电源抑制：116dB (最小值)

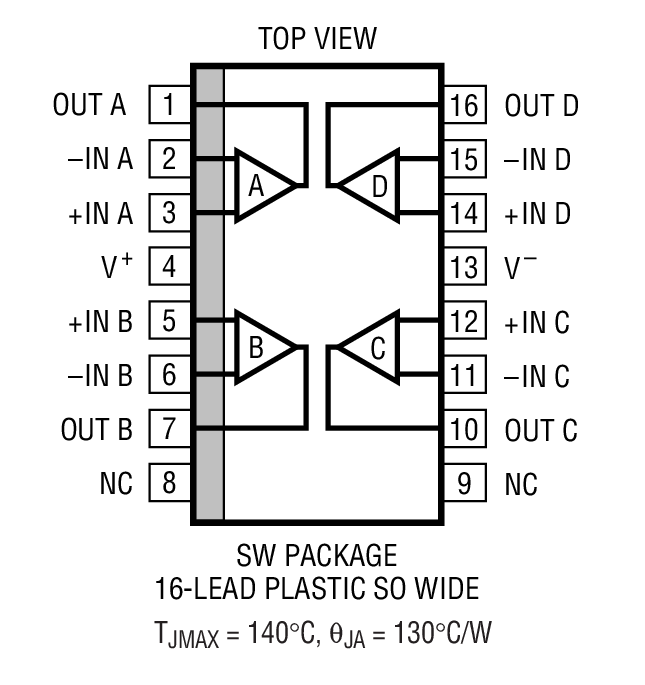

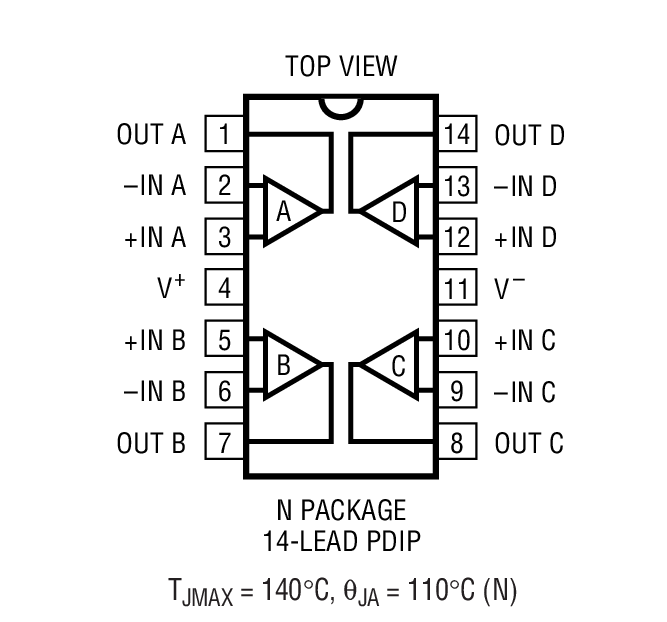

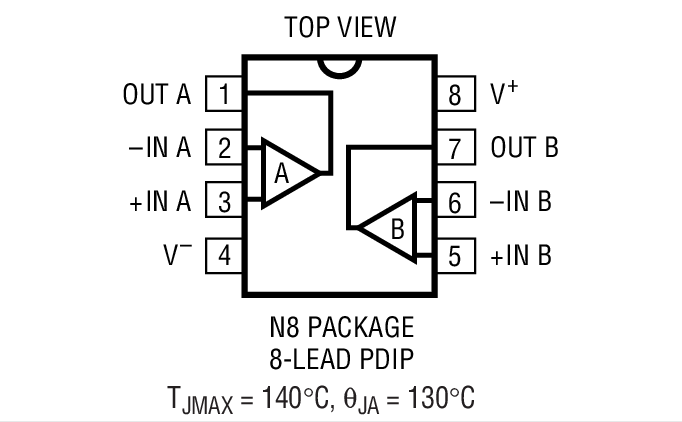

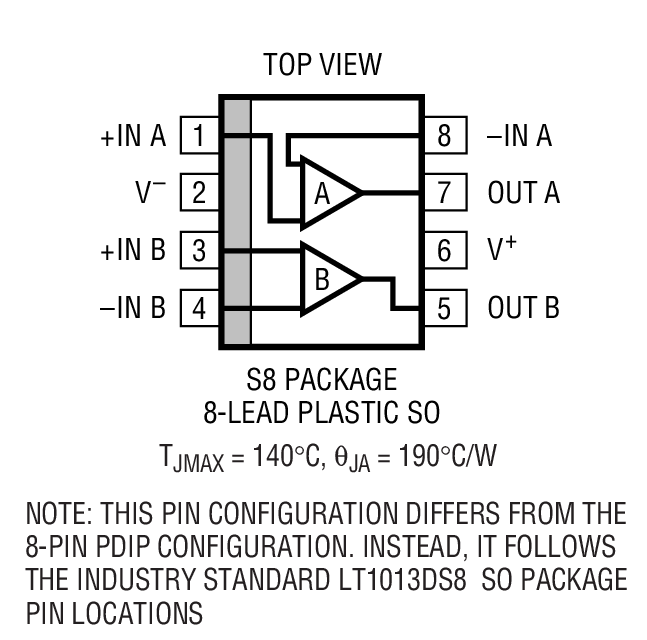

• 采用 8 引脚 SO IC、8 引脚 DIP、16 引脚 SO 和 14 引脚 DIP 封装

产品详情和应用

LT1126 双通道和 LT1127 四通道器件是高性能、去补偿运放，与 LT1124 双通道运放以及 LT1125 四通道运放相比，这两款器件提供了较高的转换速率和带宽。可在不降低 LT1124 / LT1125 DC 规格指标的情况下增强 AC 性能。LT1126 / LT1127 均可在数值为 10 或更大的增益条件下保持稳定。

在器件的设计、加工和测试过程中，对多项关键参数整体分布的优化给予了特殊的关注。对每个单独放大器的转换速率、增益带宽和 1kHz 噪声进行了全面的测试。因此，即使是成本最低的器件等级 (LT1126C 和 LT1127C) 其规格指标也有所改善。

双通道 LT1126 的功耗不到两个 OP-37 运算放大器的一半。由于在一个 8 引脚 SO 封装中实现了低功率和高性能，因而使得 LT1126 成为表面贴装型系统和板级空间受限场合的优选。

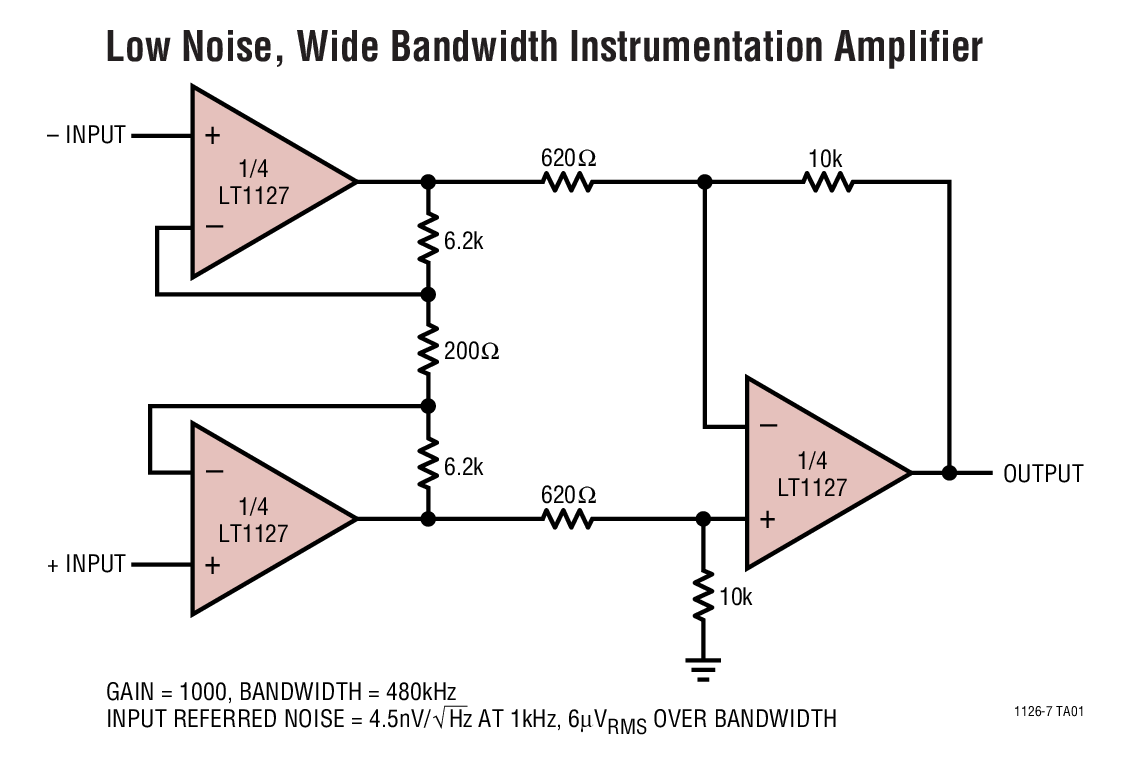

• 两运放和三运放仪表放大器
• 低噪声信号处理
• 有源滤波器
• 微伏 (μV) 级准确度的门限检测
• 应变仪放大器
• 直接耦合音频增益级
• 磁头前置放大器
• 传声器前置放大器
• 加速度计放大器
• 红外线探测器
