特性

• 在 ±5V 时的带宽为 400MHz (A_V = 1)
• 在 ±5V 时的带宽为 350MHz (A_V = 2、-1)
• 0.1dB 增益平坦度：100MHz (A_V = 1、2 和 -1)
• 高转换速率：800V/μs
• 宽电源范围：±2V (4V) 至 ±6V (12V)
• 80mA 输出电流
• 低电源电流：每个放大器为 4.6mA

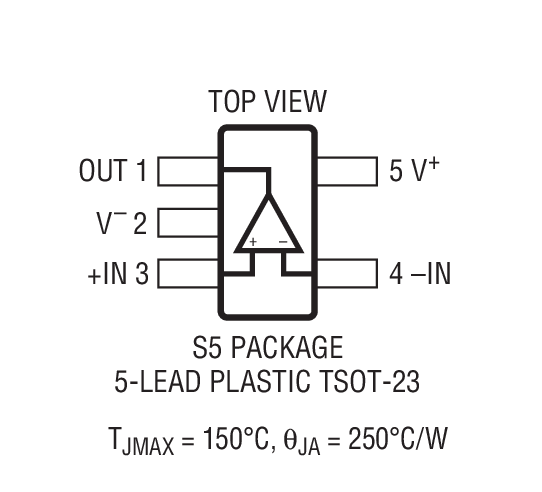

• LT1395：SO-8、TSOT23-5 和 TSOT23-6 封装

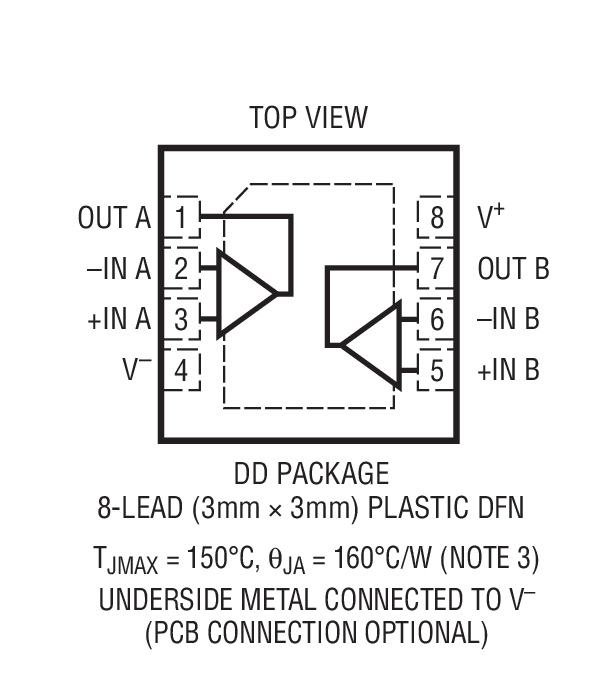

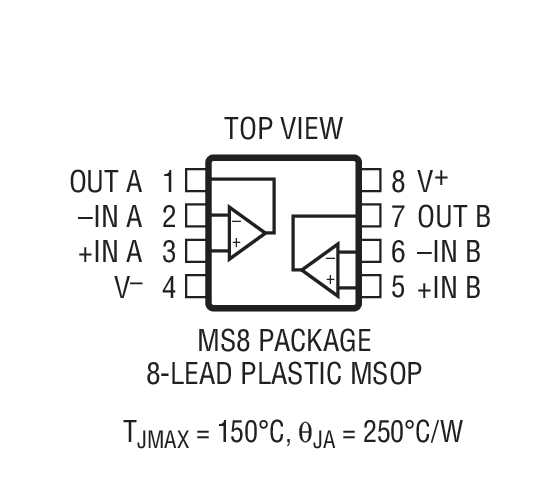

  LT1396：SO-8、MSOP 和纤巧型 3mm x 3mm x 0.75mm DFN-8 封装

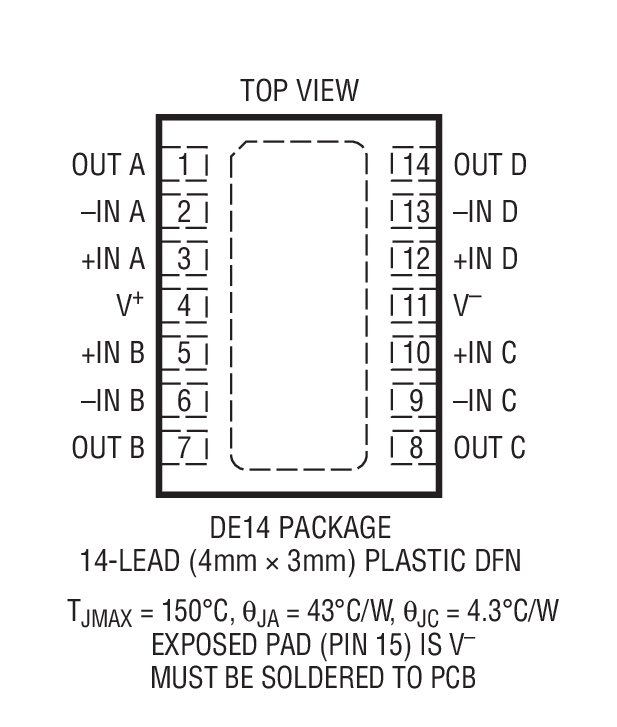

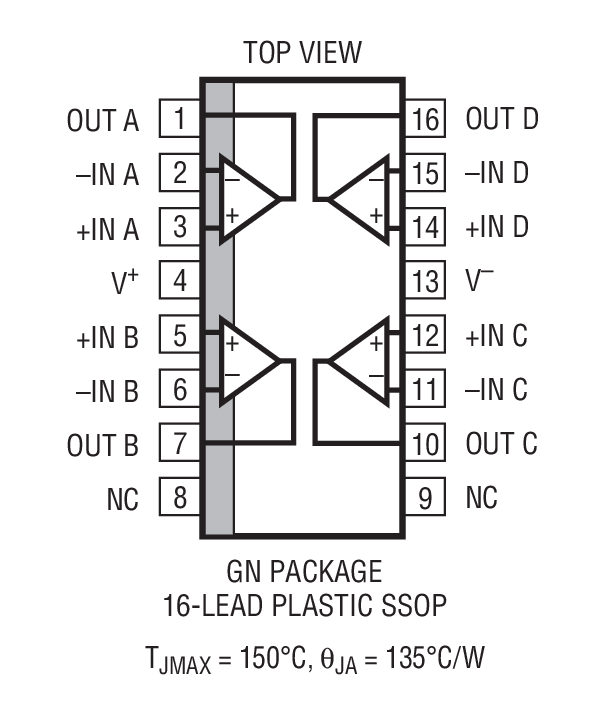

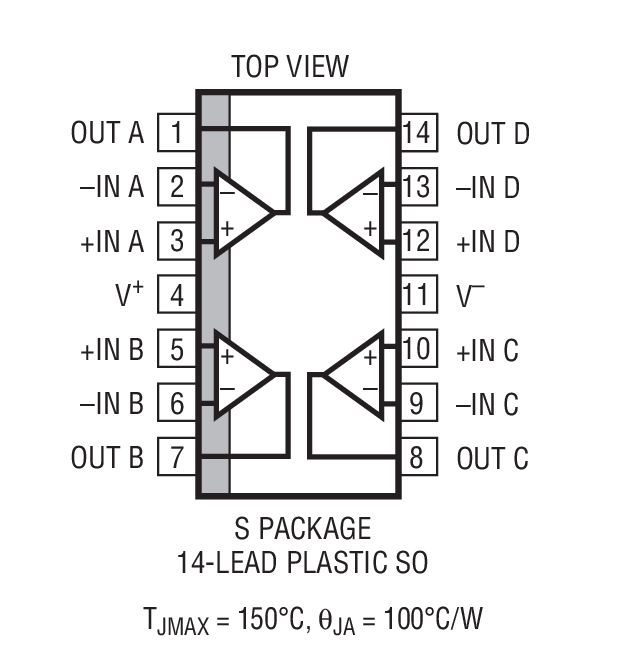

  LT1397：SO-14、SSOP-16 和纤巧型 4mm x 3mm x 0.75mm DFN-14 封装
• 扁平 (高度仅 1mm) ThinSOT^™ 封装

产品详情和应用

LT^®1395 / LT1396 / LT1397 是单路/双路/四路 400MHz 电流反馈放大器，具有一个 800V/μs 的转换速率，并能够驱动高达 80mA 的输出电流。

LT1395 / LT1396 / LT1397 可采用从单 4V 至 ±6V 的所有工作电源。当在采用 ±5V 时，它们吸收的电源电流为每个放大器4.6mA。LT1395CS6 还增设了一个停机引脚。当被停用时，LT1395CS6 吸收的电源电流实际上为零，而且其输出变至高阻抗。LT1395CS6 的接通将仅需要 30ns，而关断则需 40ns 的时间，从而使其成为扩频和便携式设备应用的理想选择。

对于那些空间受限的应用，LT1395 可采用 TSOT-23 封装，LT1396 可提供纤巧型 3mm x 3mm x 0.75mm 双侧引脚细间距无引线 DFN 封装，而 LT1397 则可使用纤巧型4mm x 3mm x 0.75mm DFN 封装。

LT1395 / LT1396 / LT1397 的制造运用了凌力尔特专有的互补双极型工艺。它们具有标准的单路/双路/四路引出脚配置，并专为在 ±5V 电源电压条件下使用而优化。

• 电缆驱动器
• 视频放大器
• MUX 放大器
• 高速便携式设备
• IF 放大器
