特性

• 低成本单路(AD8091)和双路(AD8092)放大器
• 额定电源电压：+3 V、+5 V和±5 V
• 单电源供电
  输出摆幅达到任一供电轨25 mV范围内
• 高速、快速建立(5 V)
  –3 dB带宽：110 MHz (G = +1)
  压摆率：145 V/µs
  0.1%建立时间：50 ns
• 良好的视频特性(G = +2)
  0.1 dB增益平坦度：20 MHz(R_L = 150 Ω)
  差分增益误差：0.03%(R_L = 1 kΩ)
  差分相位误差：0.03%(R_L = 1 kΩ)
• 低失真
  总谐波失真：-80 dBc(1 MHz，R_L = 100 Ω)
• 出色的负载驱动能力
  从供电轨驱动45 mA、0.5 V
  驱动50 pF容性负载(G = +1)
• 低功耗：每个放大器4.4 mA

产品详情和应用

AD8091(单路)和AD8092(双路)均为低成本、高速电压反馈型放大器，采用+3 V、+5 V或±5 V电源供电。这些放大器具有单电源供电能力，输入电压范围扩展至负供电轨以下200 mV，且在正供电轨1 V范围以内。

虽然AD8091/AD8092成本较低，但仍能够提供出色的整体性能和丰富多样的功能。输出电压摆幅达到各供电轨25 mV以内，可提供最大的输出动态范围及出色的过驱恢复能力。因此AD8091/AD8092适合视频电子设备应用，如相机、视频切换器或任何高速便携式设备。低失真和快速建立特性则使这些器件成为有源滤波器应用的理想器件。AD8091/AD8092的电源电流较低，可以采用3 V单电源供电。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

宽带宽和快速压摆率使这些放大器也适合许多通用型高速应用，其中要求采用最高±6 V双电源和+3 V至+12 V单电源。

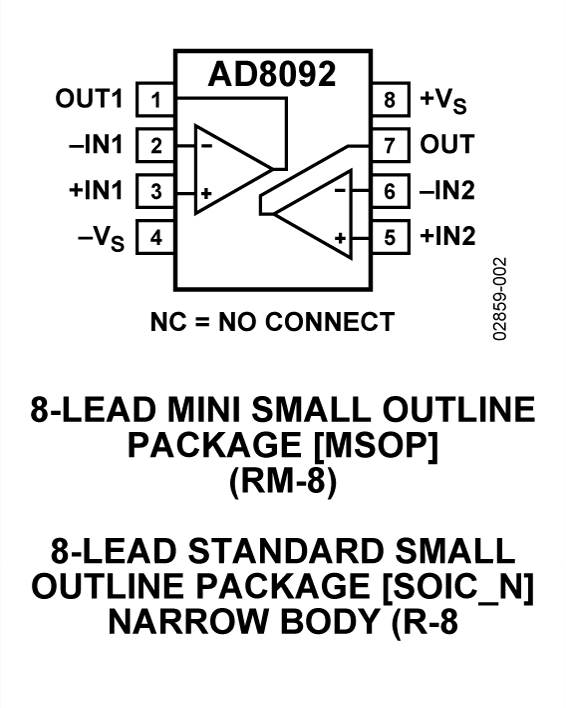

这些低成本、高性能放大器采用8引脚SOIC (AD8091/AD8092)、小型SOT23-5 (AD8091)和MSOP (AD8092)封装。

应用

数据手册, Rev. C, 9/07
