特性

• 出色的箝位特性
  箝位误差：3 mV
  过驱恢复：1.5 ns
  箝位输入带宽：240 MHz
  箝位输入范围：±3.9 V
• 宽带宽AD8036、AD8037
  小信号带宽：240 MHz、270 MHz
  大信号带宽(4 V峰峰值)：195 MHz、190 MHz
• 采用±3 V至±5 V电源供电
• 良好的直流特性
  失调电压：2 mV
  失调漂移：10 µV/°C
• 超低失真、低噪声
  –72 dBc(典型值，20 MHz)
  输入电压噪声：4.5 nV/√Hz
• 高速
  压摆率：1500 V/µs
  0.1%建立时间：10 ns，0.01%建立时间：16 ns

产品详情和应用

AD8036和AD8037均是宽带宽、低失真箝位放大器。AD8036为单位增益稳定型，AD8037则是在增益为2或更大时保持稳定。这些器件允许设计人员指定高(V_CH)和低(V_CL)输出箝位电压。输出信号将箝位在这些指定的电平。AD8036和AD8037采用正在申请专利的独特CLAMPIN™输入箝位架构，与传统输出箝位器件相比，其箝位性能提高10倍。具体而言，箝位误差典型值为3 mV或更小，箝位区失真极低。这两款产品既可以用作经典运算放大器，也可以用作指定高、低输出电压的箝位放大器。

使用电压反馈型架构的AD8036和AD8037达到了以前依赖电流反馈型放大器的许多应用的要求。这两款器件具有异常快速且精确的脉冲响应特性(0.01%建立时间为16 ns)、极宽的小信号和大信号带宽以及超低失真。AD8036在20 MHz的失真为-66 dBc，小信号带宽为240 MHz，大信号带宽为195 MHz。AD8036和AD8037能在1.5 ns内从2倍箝位过驱中恢复。这些特性使AD8036/AD8037成为快速及高分辨率ADC的理想驱动器和缓冲器。

除传统输出箝位放大器应用之外，其输入箝位架构还支持箝位电平作为放大器的附加输入。因此，除静态直流箝位电平外，也可以将速度高达240 MHz的信号作用于箝位引脚。另外，只要V_H大于V_L.，便能将箝位值设置为输出电压范围内的任何值。这些箝位特性使AD8036和AD8037能用在非传统应用中，如全波整流器、脉冲发生器或振幅调制器等。以上所举新颖应用只是一些示例，目的是说明利用输入箝位可以实现多种多样的应用。

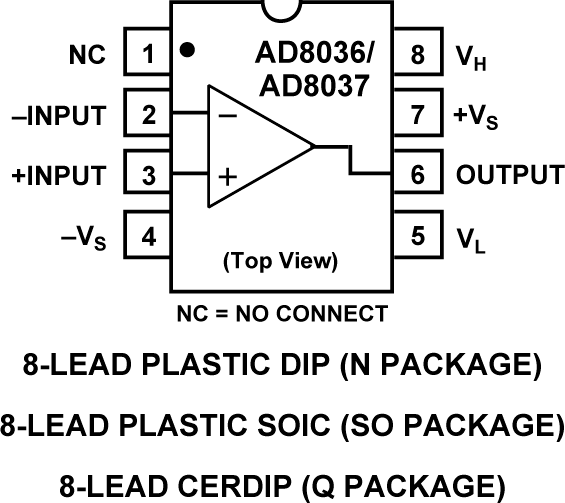

AD8036提供三种等级的产品：芯片级、工业级(-40°C至+85°)和军用级(-55°C至+125°C)；AD8037仅提供工业级产品。工业级产品采用塑料DIP和SOIC封装，军用级产品采用CERDIP封装。

本产品提供评估板，使用以下器件编号可以订购：AD8036-EB和AD8037-EB。产品数据手册中含有评估板的原理图和布局。
