特性

• 低输入失调电压：500µV (最大值)
• 输出可摆动至偏离 V^－ 达 10mV (最大值)
• 轨至轨输入和输出
• 微功率：每个放大器的电源电流为 50µA (最大值)
• Over-The-Top^® 输入共模范围扩展至 V^－ 以上达 44V (这与 V⁺ 无关)
• 技术规格针对 3V、5V 和 ±15V 电源而拟订
• 高输出电流：20mA
• 输出可利用输出补偿网络驱动 10,000pF
• 反向电池保护至 18V
• 无电源排序问题
• 高电压增益：1500V/mV
• 高 CMRR：98dB
• 无相位反转
• 增益带宽乘积：200kHz
• 纤巧型 3mm x 3mm x 0.8mm DFN 封装

产品详情和应用

LT^®1490A / LT1491A 是双通道和四通道运放，具有一个 500µV (最大值) 的低输入失调电压。LT1490A / LT1491A 可采用全单电源和分离电源工作 (总电压为 2V 至 44V)，每个放大器吸收的静态电流仅为 40µA。这些放大器具有反向电源保护功能；在高达 18V 的反向电源电压条件下，其吸收电流几乎为零。LT1490A / LT1491A 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1490A / LT1491A 能驱动重负载；其轨至轨输出驱动 20mA。LT1490A / LT1491A 具有稳定的单位增益，并能在使用任选的 0.22µF 和 150Ω 补偿网络时驱动高达 10,000 pF 的全容性负载。

LT1490A / LT1491A 具有一个独特的输入级，该输入可在高于正电源的电压下运作并保持高阻抗状态。输入可接受 44V (差分及共模) 电压，即使在使用一个 3V 电源工作时也不例外。内置电阻器可针对低于负电源达 15V 的故障提供输入保护。当输入低于 V^－ 达 15V 或高于 V^－ 达 44V 时，不会发生相位反转 (这与 V⁺ 无关)。

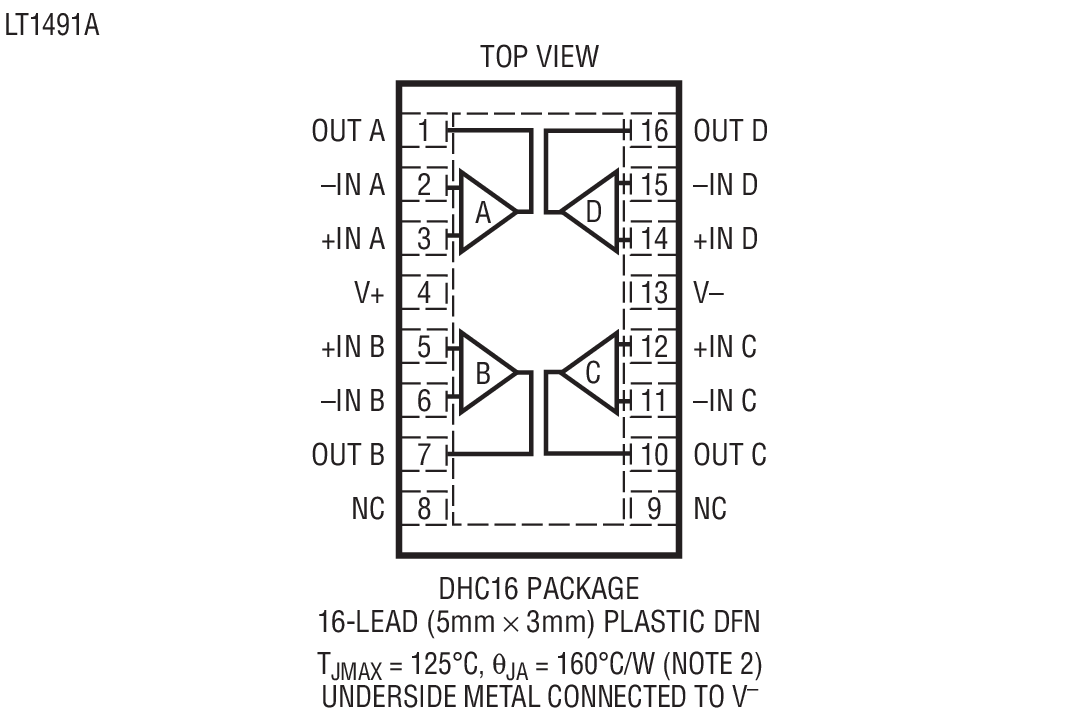

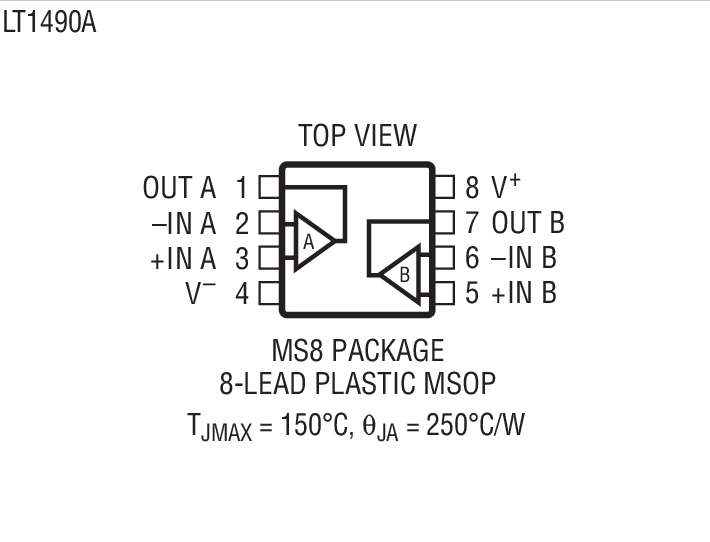

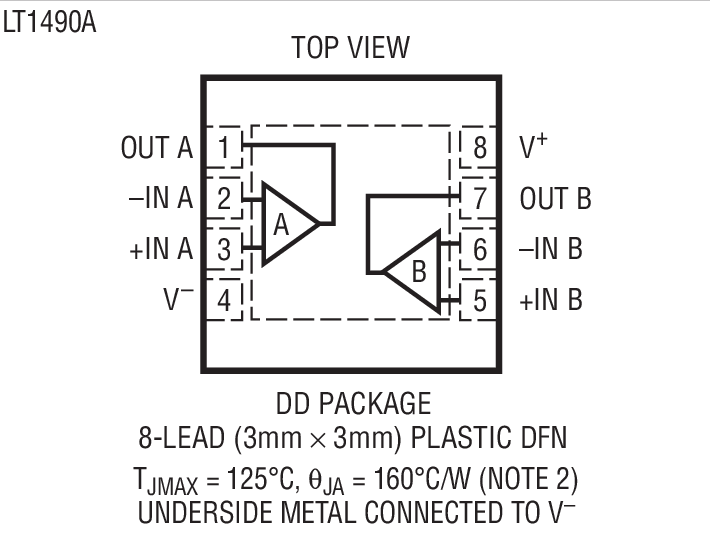

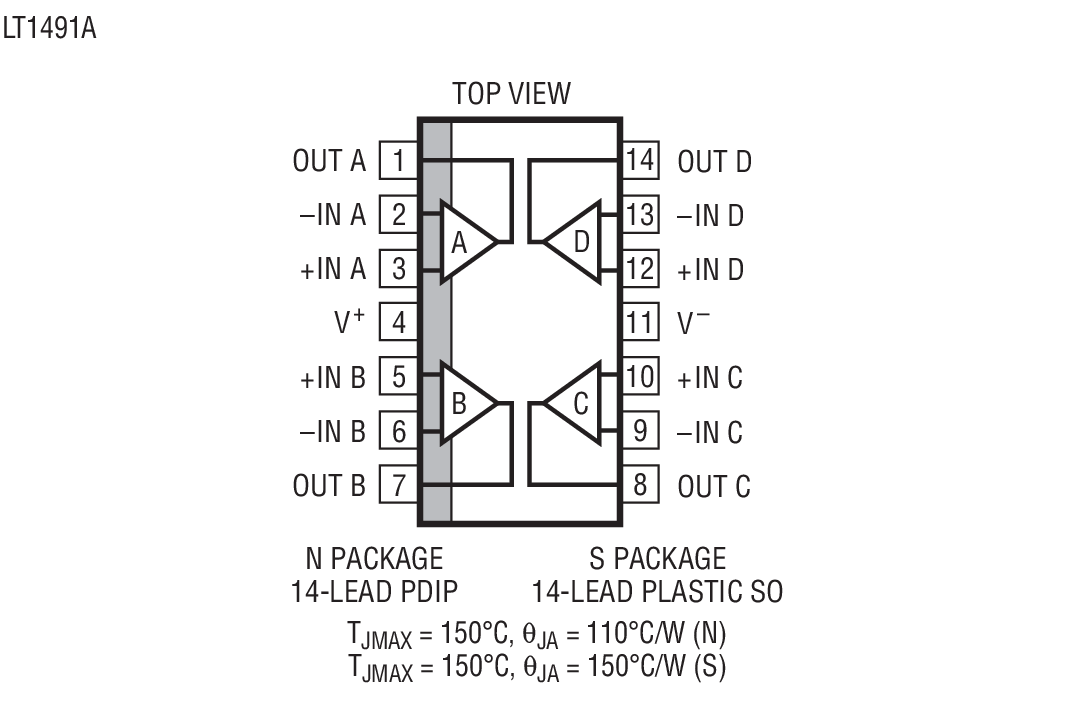

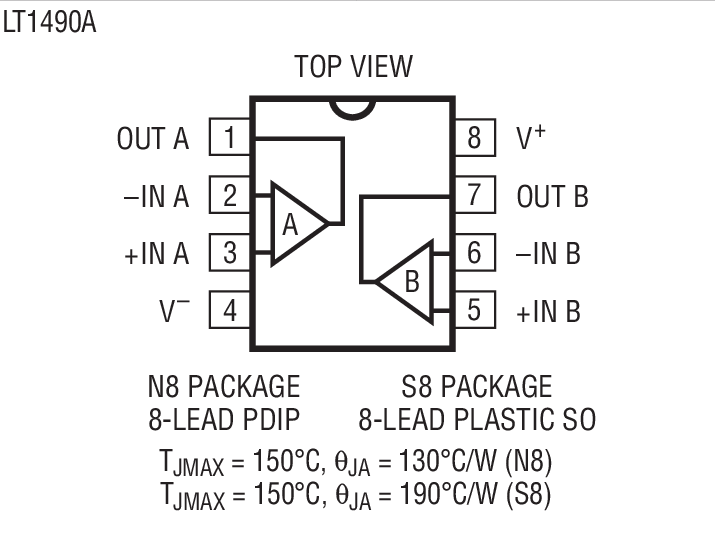

LT1490A 双通道运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1490A 可提供 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1491A 采用 14 引脚 SO、PDIP 和 5mm x 3mm x 0.8mm DFN 封装。

• 电池或太阳能供电型系统
  • 便携式仪表
  • 传感器调理
• 电源电流检测

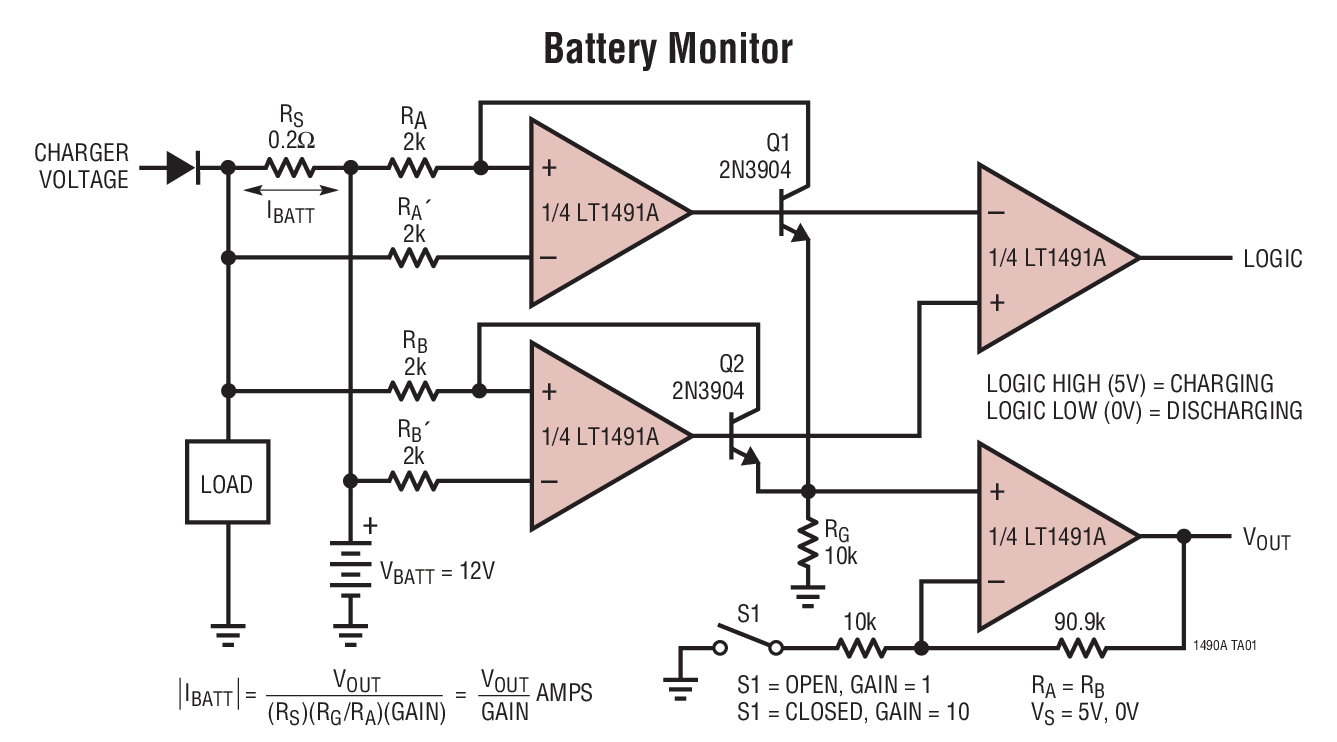

• 电池监视
• 微功率有源滤波器
• 4mA 至 20mA 发送器
