特性

• 低功耗
  每放大器电源电流1 mA
• 高速
  -3 dB带宽：350 MHz (G = +1)
  压摆率：425 V/µs
• 低成本
• 低噪声
  8 nV/√Hz (100 kHz) 600 fA/√Hz (100 kHz)
• Low Input Bias Current:
  750 nA Max 低输入偏置电流：
  750 nA(最大值)
• 低失真
  SFDR：-90 dBc (1 MHz )
  SFDR：-65 dBc (5 MHz )
• 宽电源电压范围：3 V至12 V
• 小型封装
  SOIC-8、SC70-5

产品详情和应用

AD8038是一款单核高速(350 MHz)电压反馈型放大器，具有异常低的静态电流，每放大器仅1.0 mA(典型值，最大值为1.5 mA)。AD8039是这款产品的双核版本。虽然该放大器为低功耗、低成本产品，但能提供出色的整体性能。此外，它还具有425 V/µs的高压摆率及最大3 mV的低输入失调电压。采用SOIC封装时，AD8038具有禁用特性。

ADI公司的专有XFCB制造工艺使这款放大器能以极低静态电流和低噪声工作(8 nV/√Hz、600 fA/√Hz)。宽电源电压范围(3 V至12 V)、宽带宽和小尺寸封装使AD8038适合各种优先考虑功耗与空间的应用。

AD8038放大器具有与任一供电轨相差1 V的宽输入共模范围，输出摆幅在各供电轨1 V范围内。它针对最高15 pF的容性负载驱动进行了优化。如果要驱动更大容性负载，则需要一个串联小电阻，以避免峰值过高或过冲。

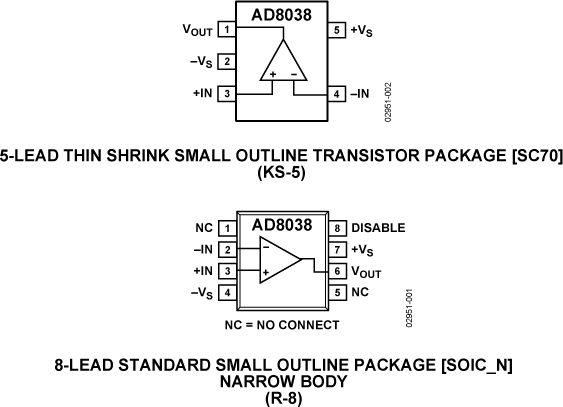

AD8038放大器提供SC70-5和SOIC-8两种封装，额定工作温度范围为-40°C至+85°C工业温度范围。

AD8033(单核)提供SOIC-8和SC70-5封装

AD8039(双核)提供SOT23-8封装
