特性

• 低成本
• 出色的视频性能
  0.1 dB带宽：55 MHz(Gain = +2)
  差分增益和相位误差：0.01%和0.05°
• 高速
  3 dB带宽：130 MHz (G = +2)
  3 dB带宽：100 MHz（G+ = -1）
  压摆率：500 V/µs
  0.01%建立时间：80 ns（Vo = 10 V步进）
• 高输出驱动能力
  输出电流：50 mA（最小值）
  特别适合驱动后部端接电缆
• 灵活的电源选择
  额定电源电压：+5 V（单电源）
  和±5 V至±15 V（双电源）
  低功耗：7.5 mA电源电流（最大值）

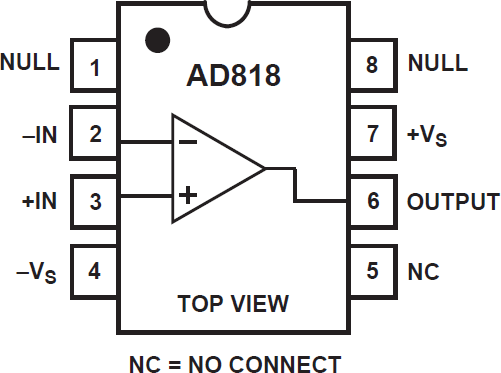

• 提供8引脚SOIC和8引脚PDIP封装

产品详情和应用

AD818是一款低成本视频运算放大器，专门针对要求增益不小于+2或-1的视频应用进行了优化。它具有低差分增益和相位误差、单电源供电能力、低功耗以及高输出驱动特性，适合电缆驱动应用，如摄像机和专业视频设备等。

0.1 dB增益平坦度为55 MHz，差分增益和相位误差分别为0.01%和0.05°，输出电流为50 mA，因此AD818堪称所有视频应用的较佳选择。该放大器的3 dB带宽为130 MHz(G= +2)，压摆率为500 V/µs，适合许多高速应用，包括视频监控器、有线电视、彩色复印机、图像扫描仪和传真机等。
