特性

• 电源抑制比（PSRR）：100 dB（最小值）
• 共模抑制比（CMRR）：105 dB（典型值）
• 极低电源电流：每个放大器20 μA（最大值）
• 1.8 V至5 V单电源或±0.9 V至±2.5 V双电源
• 轨到轨输入/输出
• 低噪声：45 nV/√Hz（1 kHz）
• 失调电压：2.5 mV（最大值）
• 极低输入偏置电流：1 pA（典型值）

产品详情和应用

AD8505/AD8506/AD8508分别是单路、双路和四路微功耗放大器，具有轨到轨输入/输出摆幅特性，采用1.8 V至5 V单电源供电或±0.9 V至±2.5 V双电源供电。这几款放大器采用新的电路技术，每个放大器的工作电源电流小于20 μA时，可实现零输入交越失真（出色的PSRR和CMRR性能）和低偏置电流。该放大器系列在相同功率等级产品中的噪声最低。

AD8505/AD8506/AD8508放大器这种特性组合使其成为电池供电应用的完美之选，它们可以在电池的寿命期内将电源电压变化引起的误差降至最低，甚至对于轨到轨输入运输放大器，仍可保持高CMRR。远程电池供电传感器、手持式仪器、消费电子设备、危险探测（例如，烟、火、气）和病人监护仪等产品都能从AD8505/AD8506/AD8508放大器的特性获益。

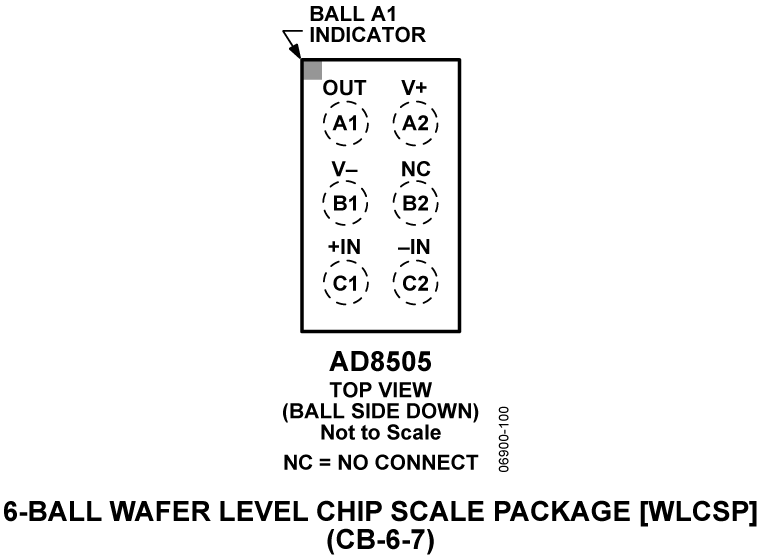

AD8505/AD8506/AD8508的额定工作温度范围为−40°C至+85°C工业温度范围和−40°C至+125°C扩展工业温度范围。AD8505单路放大器采用5引脚小型SOT-23封装。AD8506双路放大器采用8引脚MSOP和8引脚WLCSP两种封装。AD8508四路放大器采用14引脚TSSOP和14引脚WLCSP两种封装。AD8505/AD8506/AD8508是ADI公司不断扩展的零交越失真运算放大器系列的产品，采用1.8 V至5 V单电源或±0.9 V至±2.5 V双电源供电，该系列还包括ADA4505-1/ ADA4505-2/ADA4505-4。

应用
