ADI亚德诺 LT1970A 产品介绍

2026-03-09 0次

特性

±500mA 最小输出电流
供电电流与吸收电流限值的独立调节
1% 电流限值准确度
改善反应的负载驱动稳定性
工作于单电源或分离电源
停机 / 使能控制输入
集电极开路状态标记：
- 吸收电流限制
- 供电电流限制
- 热停机
故障保险电流限制及热停机
1.6V/μs 转换速率
3.6MHz 增益-带宽乘积
规定温度范围：–40°C 至 85°C

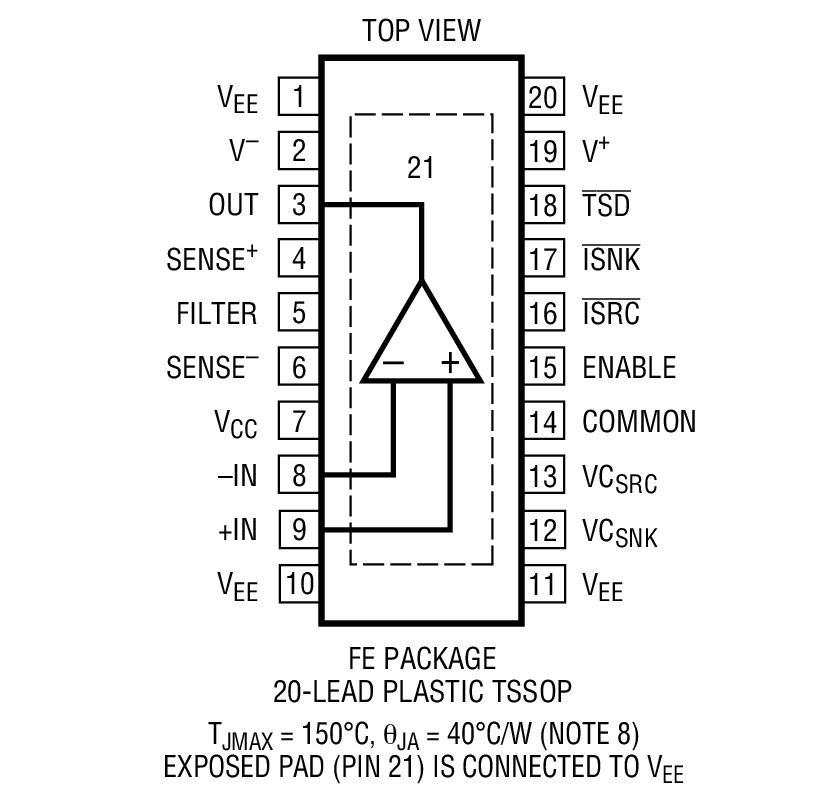

采用 20 引脚 TSSOP 封装

产品详情和应用

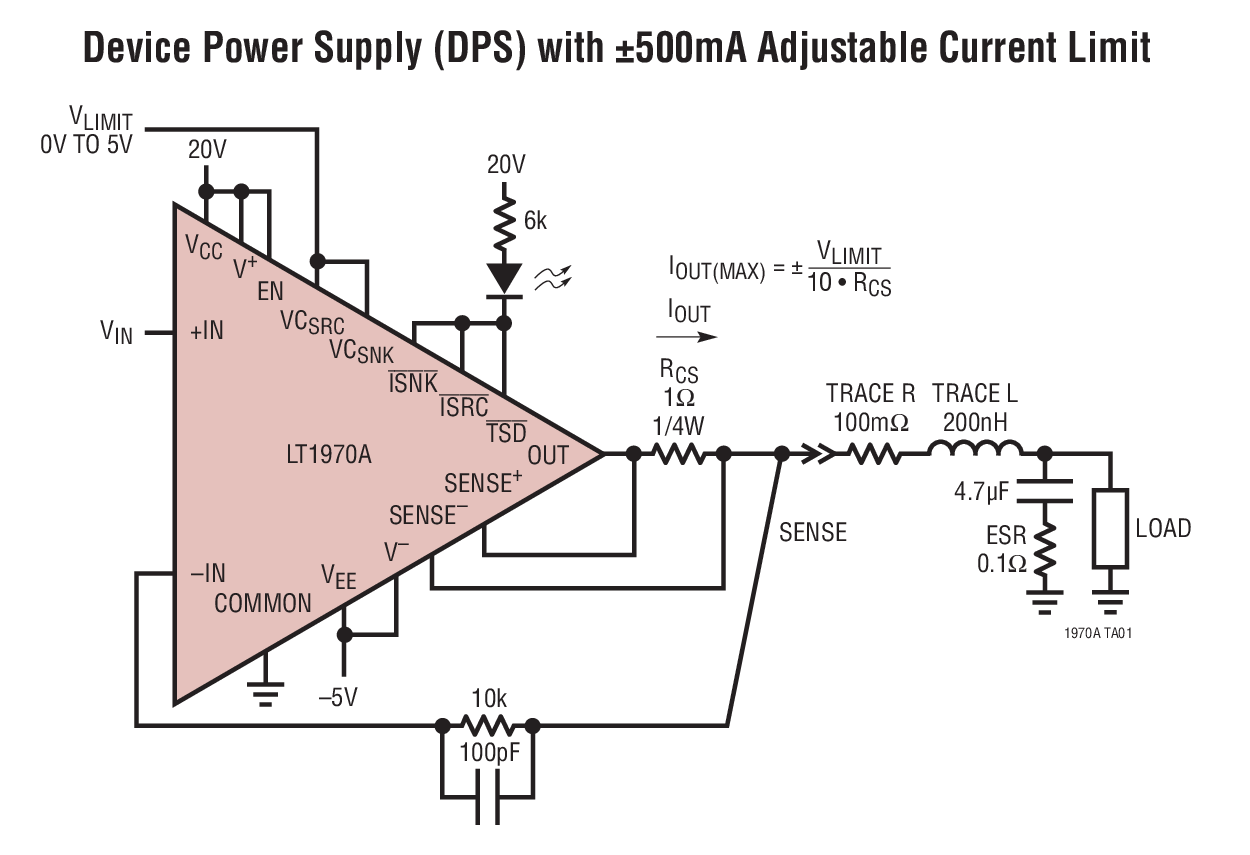

LT^®1970A 是一款 ±500mA 功率运算放大器，具有高精度的外部控制型电流限制功能。分离的控制电压能以 1% 的准确度设置供电和吸收电流限值检测门限。输出电流可通过增设外部功率晶体管来提升。

该电路可采用总供电电压为 5V 至 36V 的单工作电源或分离工作电源。在正常操作中，输入级电源与输出级电源相连 (V_CC 至 V⁺ 和 V_EE 至 V^–)。如欲降低功耗，可以从独立的较低电压轨来给输出级 (V⁺ 、V^–) 供电。该放大器具有稳定的单位增益和 3.6MHz 的增益-带宽乘积，转换速率为 1.6V/μs。LT1970A 能直接驱动电容性和电感性负载。

集电极开路状态标记负责发送限流电路启动以及放大器热停机的指示信号。一个使能逻辑输入在其被拉至低电平时将把放大器置于一种低功率、高阻抗的输出状态。热停机功能和一个 ±800mA 的固定电流限值用于在故障状况下对芯片提供保护。

LT1970A 采用具导热铜底板的 20 引脚 TSSOP 封装以便于散热。

Applications

自动测试设备
实验室电源
电机驱动器
热电冷却器驱动器
