特性

• 低噪声
  3.1 nV/√Hz (100 kHz)
  0.7 pA/√Hz (100 kHz)
• 低失真(HD2/HD3)
  -141/-144 dBc (1 kHz)
  -112/-115 dBc (100 kHz)
  -84/-79 dBc (1 kHz)
• 高速性能
  -3dB带宽： 180 MHz
  压摆率： 225 V/µs
  0.1%建立时间： 47 ns
• 低输入失调电压和偏移
  ±20 / ±125 µV（典型值/最大值）
  0.7 /3.7 µV/°C（典型值/最大值）
• 低输入失调电流和偏移
  8 / 100 µV（典型值/最大值）
  30 /250 pA/°C（典型值/最大值）
• 轨到轨输入和输出
• 低静态电流：
  使能： 1 mA (±5V)
  禁用： 2.4 µA (±5V)
• 宽电源电压范围： 2.7V至11V

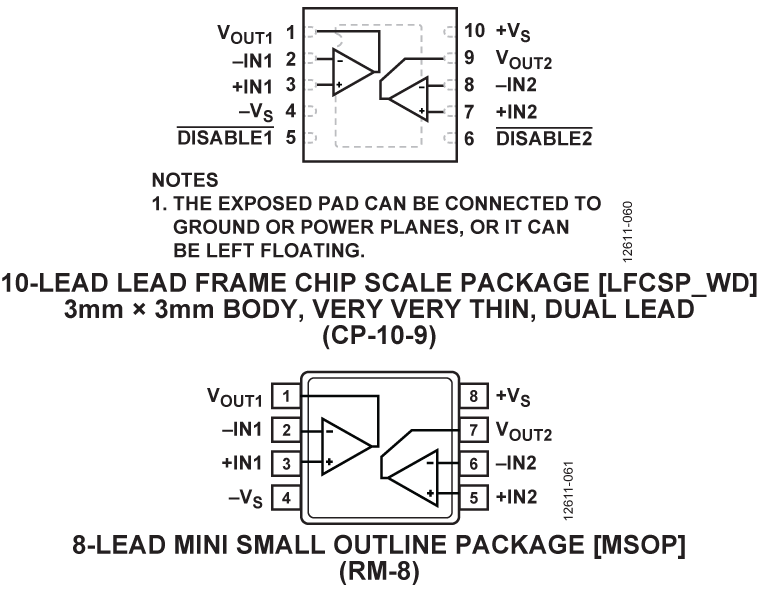

• 小型封装：
  10引脚3 mm x 3 mm LFCSP和8引脚MSOP

产品详情和应用

ADA4807-1/ADA4807-2 是低功耗、低噪声、轨到轨电压反馈型放大器，具有超高性能。 ADA4807的工作电压范围很宽，既可采用±1.5 V至±5 V的双电源供电，也可采用3 V至10 V的单电源供电。它具有禁用特性，置位时静态电源电流典型值可降至2.4 μA。在业界同类高速轨到轨放大器中，其输入噪声较低（3.1 nV/√Hz和0.7 pA/√Hz），并且静态电源电流仅有1 mA或更低，因此它是各种应用的理想之选—从电池供电的便携式仪器仪表，到高器件密度要求较低功耗的高速系统。

对于采用高动态范围信号的系统，输出电压摆幅为各供电轨的50 mV范围；完整的轨到轨输入级允许输入达到甚至超过供电轨。

ADA4807提供高速性能，−3 dB小信号带宽为180 MHz，压摆率为225 V/µs，0.1%建立时间为47 ns（4 V步进），输入失调电压低至±20 μV，温漂为0.7 µV/℃。 对于±5 V电源，用2 V p-p、100 kHz输出信号驱动1 kΩ负载时，HD2为−112 dBc，HD3为–115 dBc。 低失真和快速建立时间使得这些放大器非常适合驱动最高18位分辨率的高速单电源精密ADC。ADA4807性能出色，而静态功耗仅1 mA或更低。

ADA4807-1（单通道）采用节省空间的6引脚SC70和6引脚SOT-23封装。 ADA4807-2（双通道）采用10引脚LFCSP和8引脚MSOP封装。 ADA4807工作温度范围为−40°C至+125°C工业温度范围。

• 高速电池供电系统
• 高器件密度系统
• 高分辨率模数转换器(ADC)驱动器
• 便携式测试仪表
• 有源滤波器
