特性

• 宽带宽：60 MHz，增益为-1时
• 宽带宽：33 MHz，增益为-10时
• 极高输出压摆率：最高2000 V/μs
• 全功率带宽：20 MHz全功率带宽，20 V p-p，RL = 500 Ω
• 0.1%快速建立时间：100 ns（10 V步进）
• 差分增益误差：0.03% (4.4 MHz)
• 差分相位误差：0.158 (4.4 MHz)
• 低失调电压：最大值150 mV（B级）
• 低静态电流：6.5 mA
• 依据EIA-481A标准提供卷带和
  卷盘形式

产品详情和应用

AD844是一款高速单芯片运算放大器，采用ADI公司的结隔离互补双极性(CB)工艺制造，具有高带宽、非常快速的大信号响应特性和出色的直流性能。它虽然针对电流转电压应用进行了优化，主要用作反向模式放大器，但也适合许多同相应用。

AD844可取代传统的运算放大器使用，而它的电流反馈结构可以实现更加出色的交流性能、高线性度和异常干净的脉冲响应。

这类运算放大器提供闭环带宽，其主要由反馈电阻决定，与闭环增益基本无关。AD844不具有传统运算放大器和其他电流反馈型运算放大器的压摆率限制。20 V全输出步进时，峰值输出变化率可超过2000 V/μs。0.1%建立时间为100 ns（典型值），实质上与增益无关。AD844能够将50 Ω负载驱动至±2.5 V并保持低失真，带短路保护功能（80 mA）。

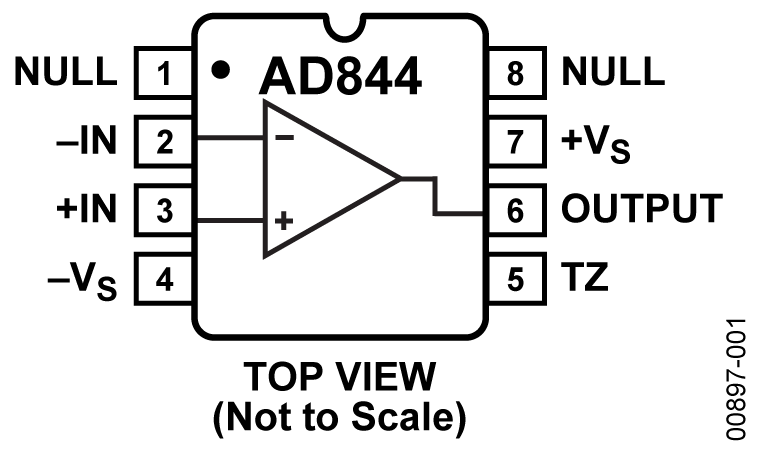

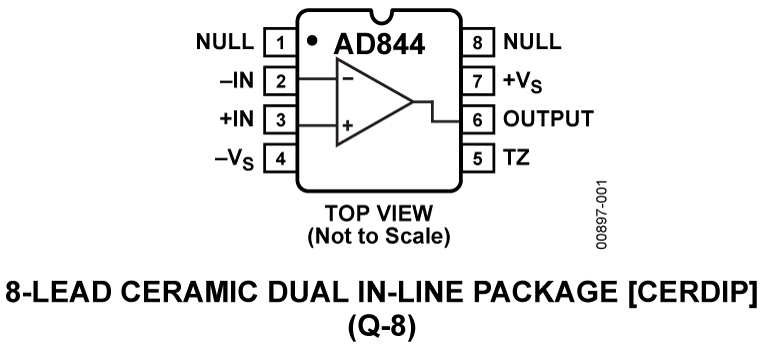

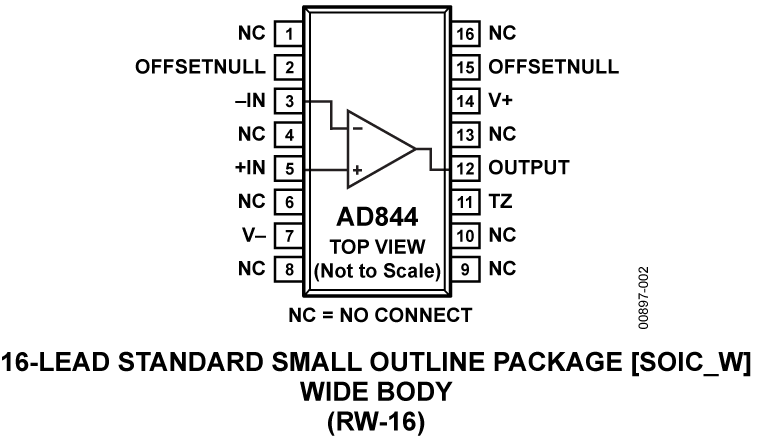

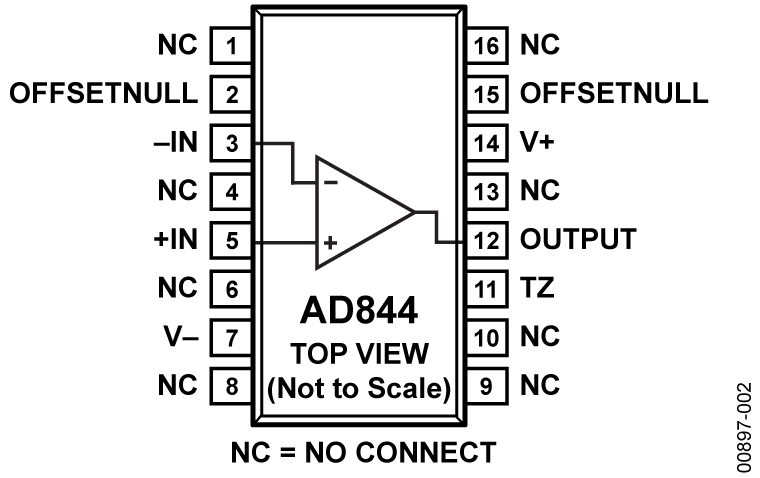

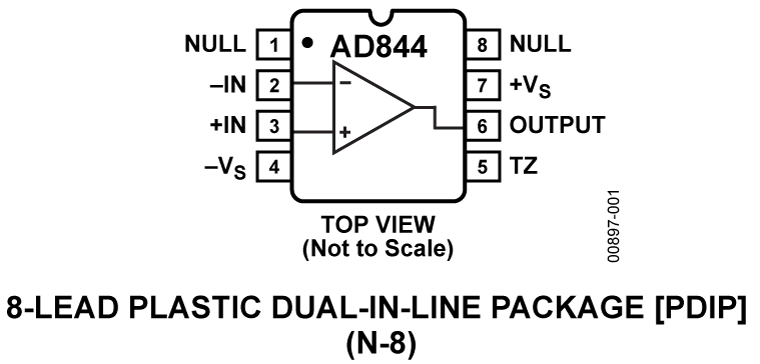

AD844提供四种性能等级产品和三种封装选项。AD844J采用16引脚SOIC (R)封装，额定温度范围为0°C至+70°C商用温度范围。AD844A和AD844B的额定温度范围为-40°C至+85°C工业温度范围，采用cerdip (Q)封装。AD844A还提供8引脚塑封小型DIP (N)封装。AD844S的额定温度范围为-55°C至+125°C军用温度范围，采用8引脚cerdip (Q)封装。同时提供按照MIL-STD-883B C版标准加工的A级和S级芯片及器件。

AD844按性能分为四个等级，并提供三种封装。AD844J采用16引脚SOIC (R)封装，额定温度范围为0°C至+70°C商用温度范围。AD844A和AD844B的额定温度范围为-40°C至+85°C工业范围，采用cerdip (Q)封装。AD844A还提供8引脚小型塑封DIP(N)封装。AD844S的额定温度范围为-55°C至+125°C军用温度范围，提供8引脚cerdip(Q)封装。还提供符合MIL-STD-883B、REV. C标准的"A"和"S"级别芯片和器件。
