特性

• 保证的 4.5nV/√Hz 10Hz 噪声
• 保证的 3.8nV/√Hz 1kHz 噪声

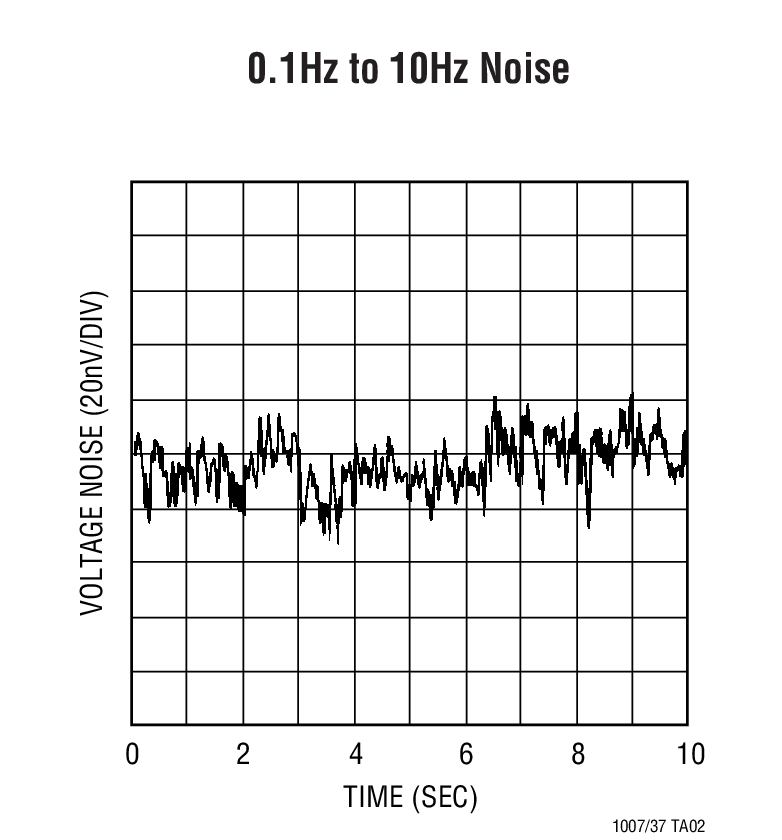

• 0.1Hz 至 10Hz 噪声，60nV_P-P (典型值)
• 保证的 7,000,000 最小电压增益，R_L = 2k
• 保证的 3,000,000 最小电压增益，R_L = 600Ω
• 保证的 25μV 最大失调电压
• 保证的 0.6μV/°C 最大温度漂移
• 保证的 11V/μs 最小转换速率 (LT1037)
• 保证的 117dB 最小共模抑制 (CMRR)

产品详情和应用

LT^®1007 / LT1037 系列具有单片式运算放大器的较低噪声性能：2.5nV/√Hz 的宽带噪声 (低于一个 400Ω 电阻器的噪声)、2Hz 的 1/f 转角频率及 60nV 的峰至峰 0.1Hz 至 10Hz 噪声。这些器件将低噪声与超群的精度及速度规格指标组合在一起：10μV 失调电压、0.2μV/°C 漂移、130dB 共模和电源抑制、以及 60MHz 增益带宽乘积 (去补偿器件 LT1037，其可在数值为 5 或更大的闭环增益条件下稳定运作)。

LT1007 / LT1037 的电压增益极高，以 20,000,000 增益驱动一个 2kΩ 负载和以 12,000,000 增益驱动一个 600Ω 负载至 ±10V。

在器件的设计、加工和测试过程中，对多项关键参数整体分布的优化给予了特殊的关注。因此，与同档次的竞争放大器相比，即使是成本低的器件等级 (LT1007C 和 LT1037C) 其规格指标也取得了明显的改善。

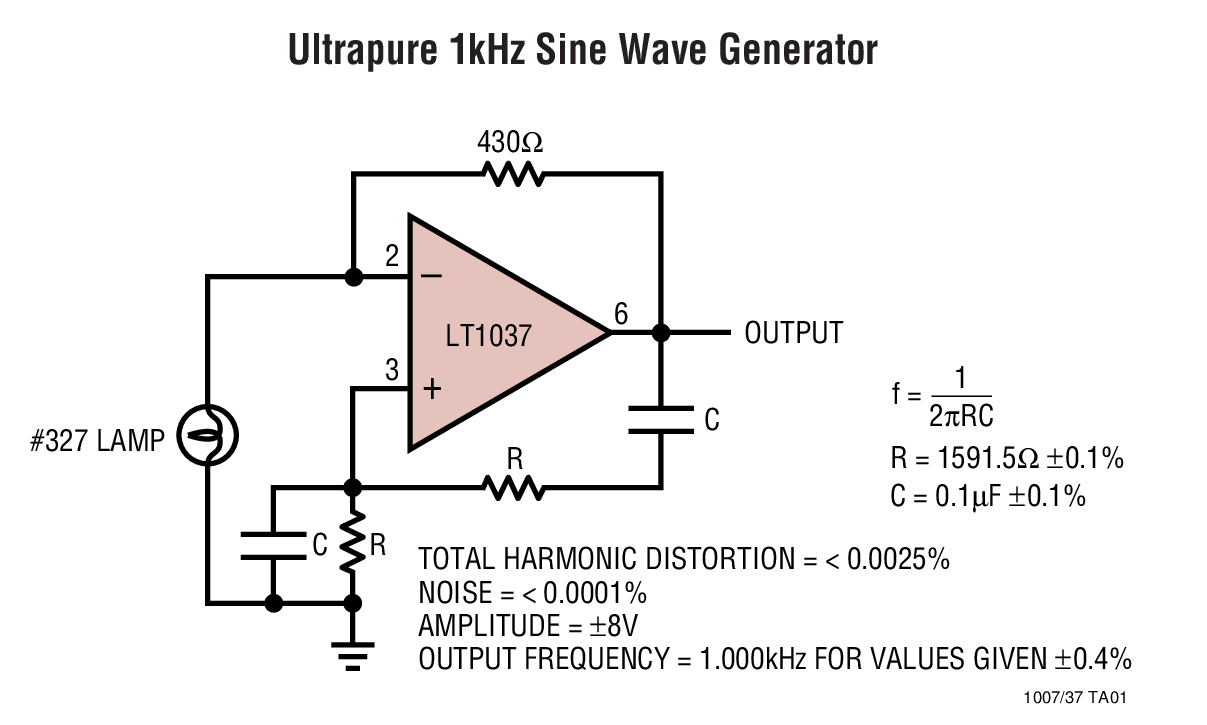

下面所示的正弦波发生器应用利用了 LT1037 的低噪声与低失真特性。

• 低噪声信号处理
• 微伏 (μV) 级准确度的门限检测
• 应变仪放大器
• 直接耦合音频增益级
• 正弦波发生器
• 磁头前置放大器
• 传声器前置放大器
