特性

• 电源电压范围
  • 4.75V 至 36V (LTC2057)
  • 4.75V 至 60V (LTC2057HV)

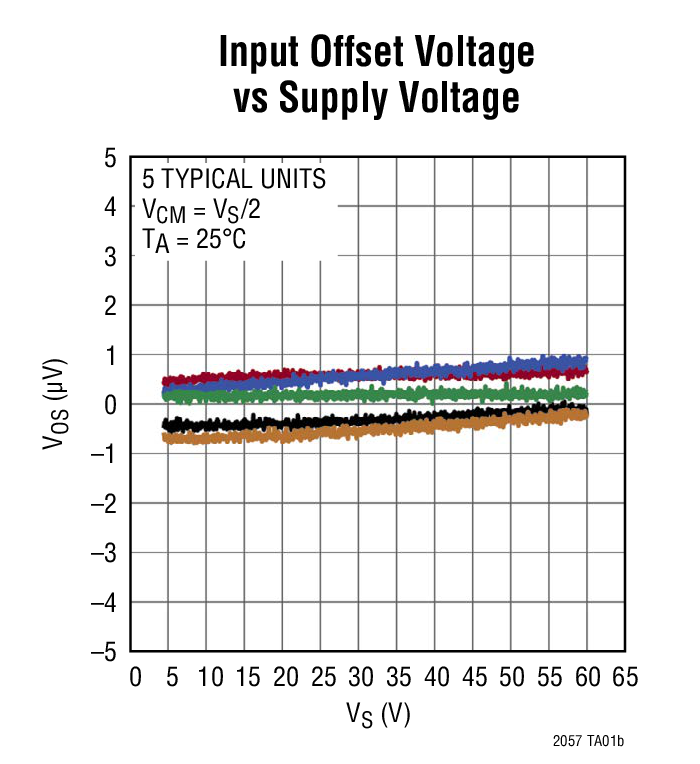

• 失调电压：4μV (最大值)
• 失调电压漂移：0.015μV/ºC (在 -40°C 至 125°C 温度范围内的最大值)
• 输入噪声电压
  • 200nV_P-P，DC 至 10Hz (典型值)
  • 11nV/√Hz，1kHz (典型值)
• 输入共模范围：V^– – 0.1V 至 V⁺ – 1.5V
• 轨至轨输出
• 具稳定的单位增益
• 增益带宽乘积：1.5MHz (典型值)
• 摆率：0.45V/μs (典型值)
• A_VOL：150dB (典型值)
• PSRR：160dB (典型值)
• CMRR：150dB (典型值)
• 停机模式

产品详情和应用

LTC^®2057 是一款高电压、低噪声、零漂移运算放大器，其可在 4.75V 至 36V 或4.75V 至 60V (对于 LTC2057HV) 的宽电源范围内提供精准的 DC 性能。失调电压和 1/f 噪声受到抑制，因而使得该放大器能实现 4μV 的最大失调电压和 200nV_P-P (典型值) 的 DC 至 10Hz 输入噪声电压。LTC2057 的自校准电路可实现低失调电压温度漂移 (最大值为 0.015μV/ºC) 和零时间漂移。另外，此放大器还拥有 160dB 的卓越电源抑制比 (PSRR) 和 150dB (典型值) 的共模抑制比 (CMRR)。

LTC2057 提供了轨至轨输出摆幅和一个包括 V^– 电源轨的输入共模范围 (V^– – 0.1V 至 V⁺ – 1.5V)。除了低失调和低噪声之外，这款放大器还具有一个 1.5MHz (典型值) 的增益带宽乘积和 0.45V/μs (典型值) 的摆率。

宽的电源范围，再加上低噪声、低失调和卓越的 PSRR 和 CMRR 特性，使得 LTC2057 和 LTC2057HV 非常适合于高动态范围测试、测量和仪表系统。

• 高分辨率数据采集
• 基准缓冲
• 测试和测量
• 电子衡器
• 热电偶放大器
• 应变仪
• 低压侧电流检测
• 汽车监视器和控制
