特性

• 轨至轨输入和输出
• 经 100% 测试的低电压噪声：

  • 在 1kHz 时的典型值为 3.9nV/√Hz
  • 在 1kHz 时的最大值为 5.5nV/√Hz
• 单电源操作：2.7V 至 36V
• 失调电压：100μV (最大值)
• 低的输入偏置电流：20nA (最大值)
• 高的 A_VOL：3V/μV (最小值)，R_L = 10k
• 高 CMRR：100dB (最小值)
• 高 PSRR：106dB (最小值)
• 增益带宽乘积：20MHz
• 工作温度范围：–40°C 至 85°C
• 匹配规格指标
• 无相位倒置

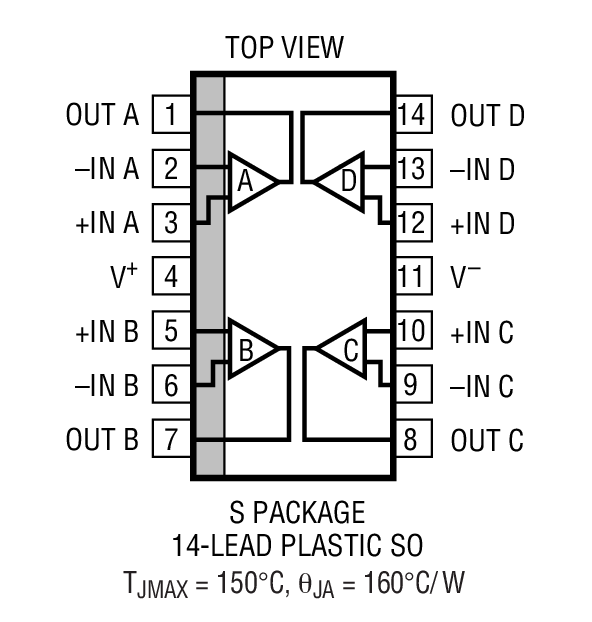

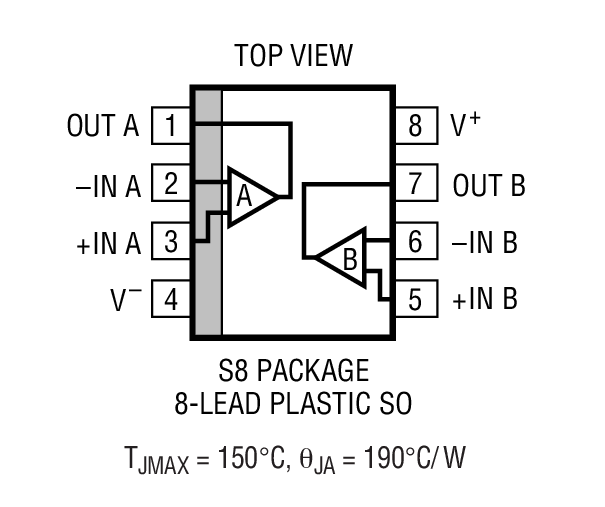

• 8 引脚 SO 封装和 14 引脚 SO 封装



产品详情和应用

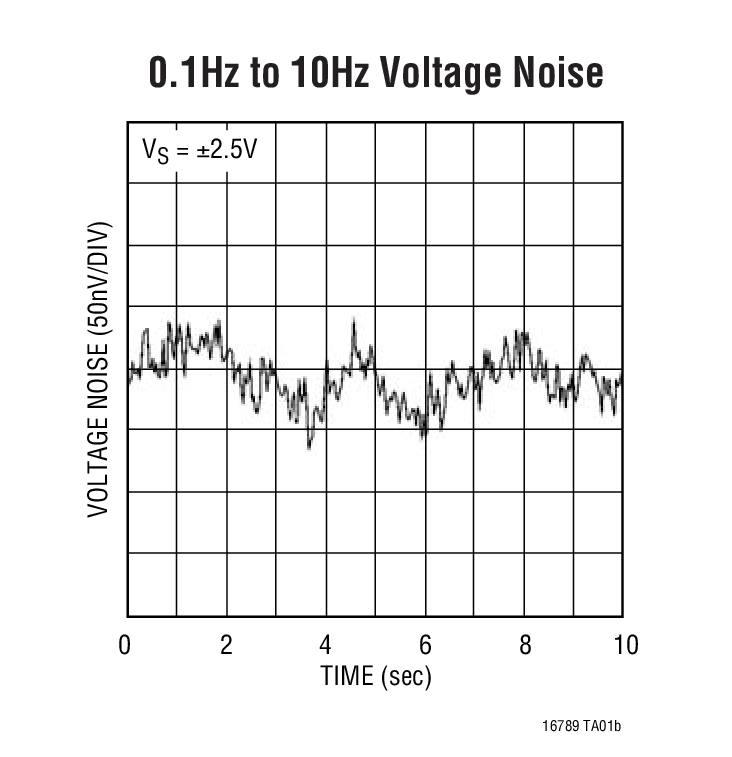

LT^®1678 / LT1679 是双通道 / 四通道轨至轨运放，其可提供低噪声和精准度：3.9nV/√Hz 宽带噪声、4Hz 的 1/f 拐角频率和 0.1Hz 至 10Hz 频率范围内的 90nV 峰至峰噪声，结合出色的精度：100μV 的最大失调电压、>100dB 的共模和电源抑制以及 20MHz 增益带宽乘积。LT1678 / LT1679 为低至 3V 的单电源应用带来了精准度和低噪声。输入范围超过电源电压达 100mV (没有相位倒置)，而且输出可摆动至任一个电源轨的 170mV 以内。

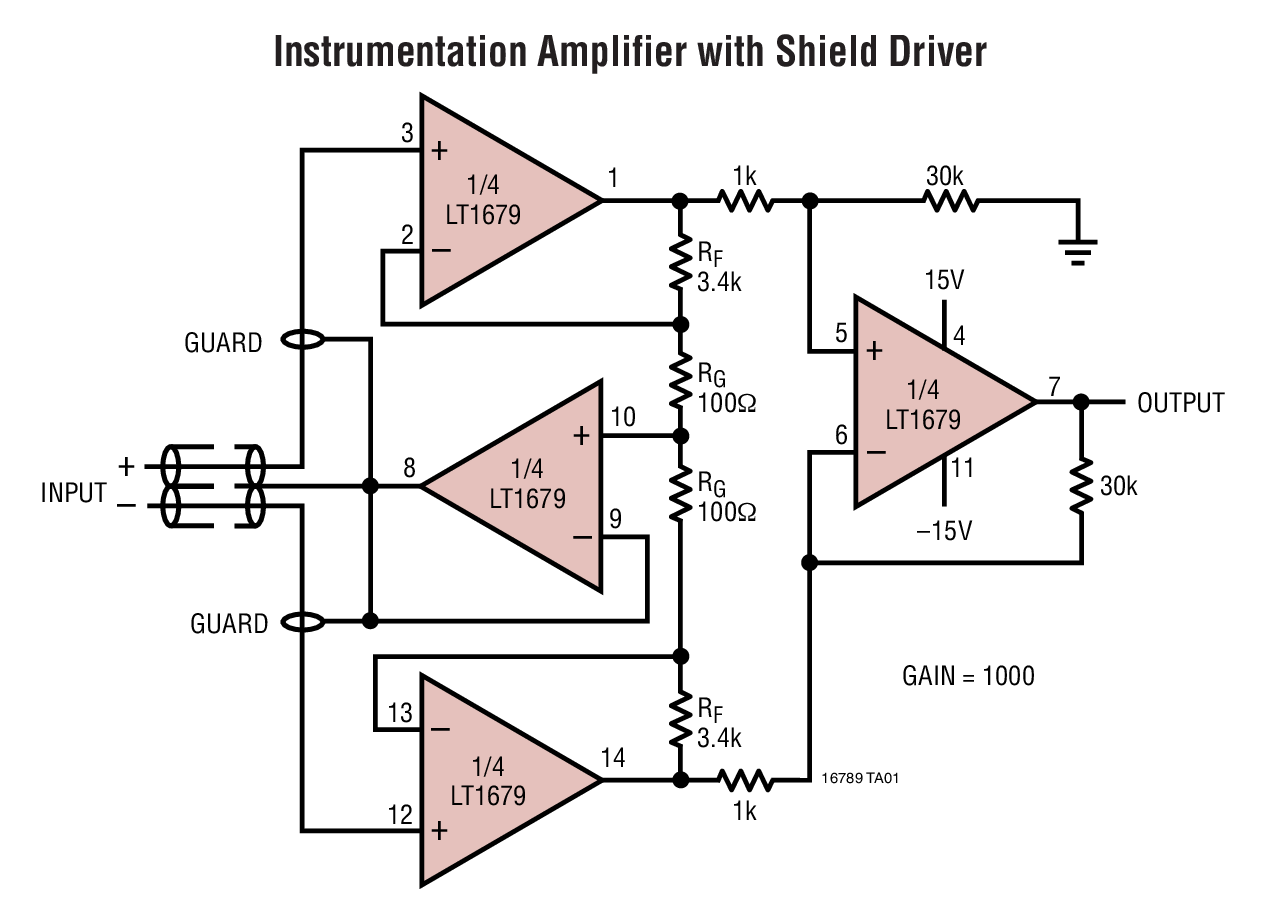

LT1678 / LT1679 采用 SO-8 和 SO-14 封装。另外，这两款器件还提供了一组完整的匹配规格，因而有利于它们在诸如两运放仪表放大器设计等依赖匹配的应用中使用。LT1678 / LT1679 规格在 ±15V、单 5V 以及单 3V 电源电压。如果需要具有相似性能的单通道放大器，请参见 LT1677 的产品手册。

• 应变仪放大器
• 便携式传声器
• 电池供电型轨至轨仪表放大器
• 低噪声信号处理
• 微伏 (μV) 级准确度门限检测
• 红外线探测器
