特性

• 增益-带宽积：60MHz
• 输入共模范围包括两个电源轨
• 轨至轨输出摆幅
• 低静态电流：1mA (最大值)

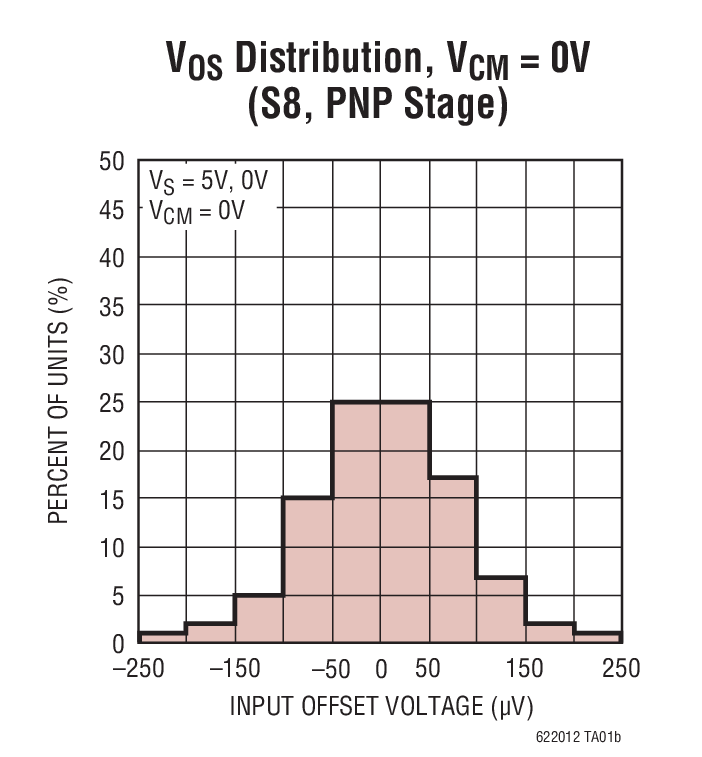

• 输入失调电压：350μV (最大值)
• 输入偏置电流：150nA (最大值)
• 宽电源范围：2.2V 至 12.6V
• 大输出电流：50mA (典型值)
• 低电压噪声：10nV/√Hz (典型值)
• 摆率：20V/μs (典型值)
• 共模抑制：102dB (典型值)
• 电源抑制：105dB (典型值)
• 开环增益：100V/mV (典型值)
• 工作温度范围：-40ºC 至 85ºC

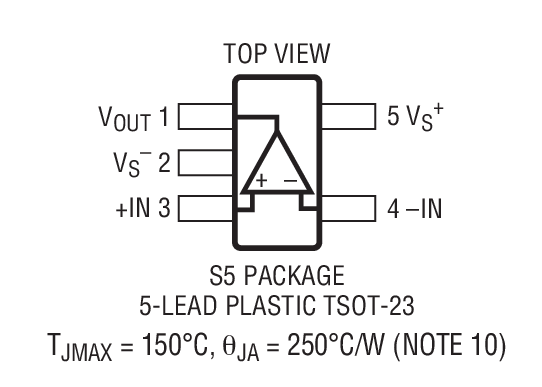

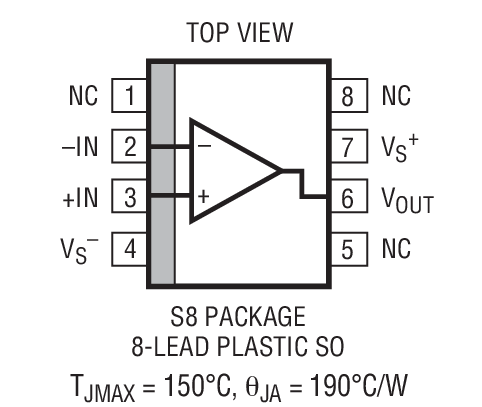

• 单通道器件采用 8 引脚 SO 封装和 5 引脚扁平 (高度仅 1mm) ThinSOT^™ 封装

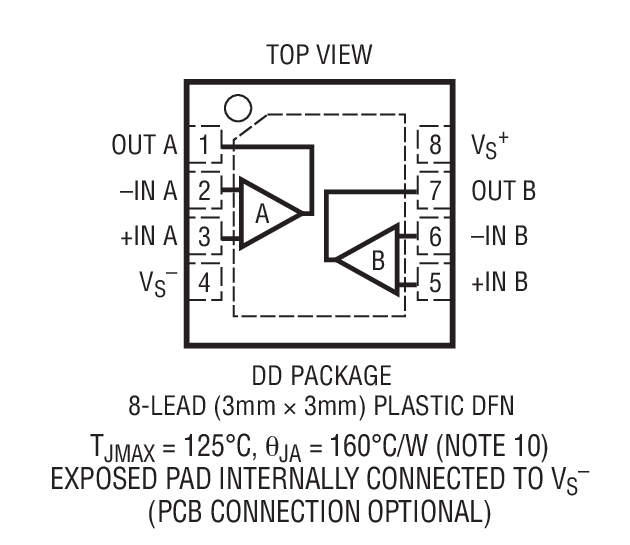

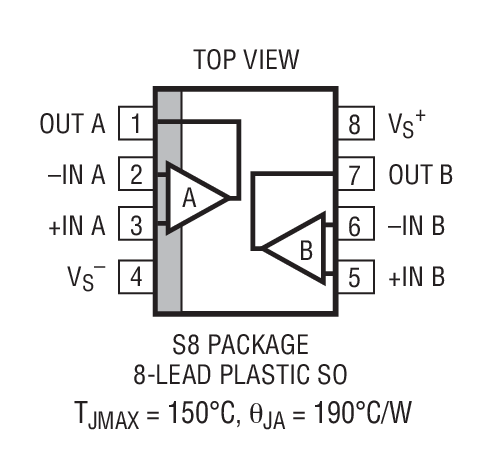

• 双通道器件采用 8 引脚 SO 封装和 (3mm x 3mm) DFN 封装

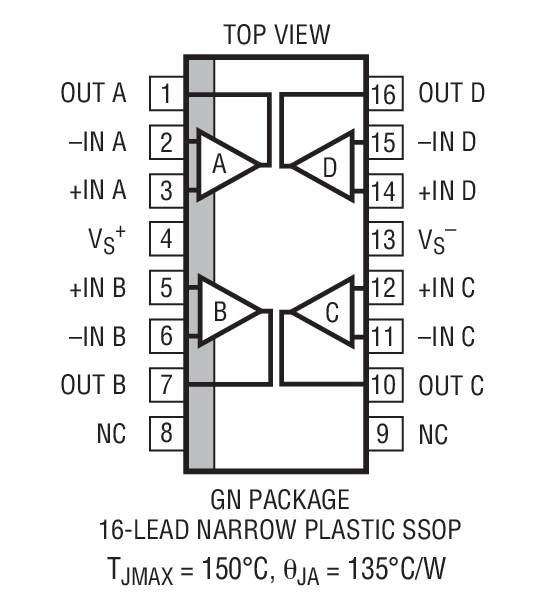

• 四通道器件采用 16 引脚 SSOP 封装



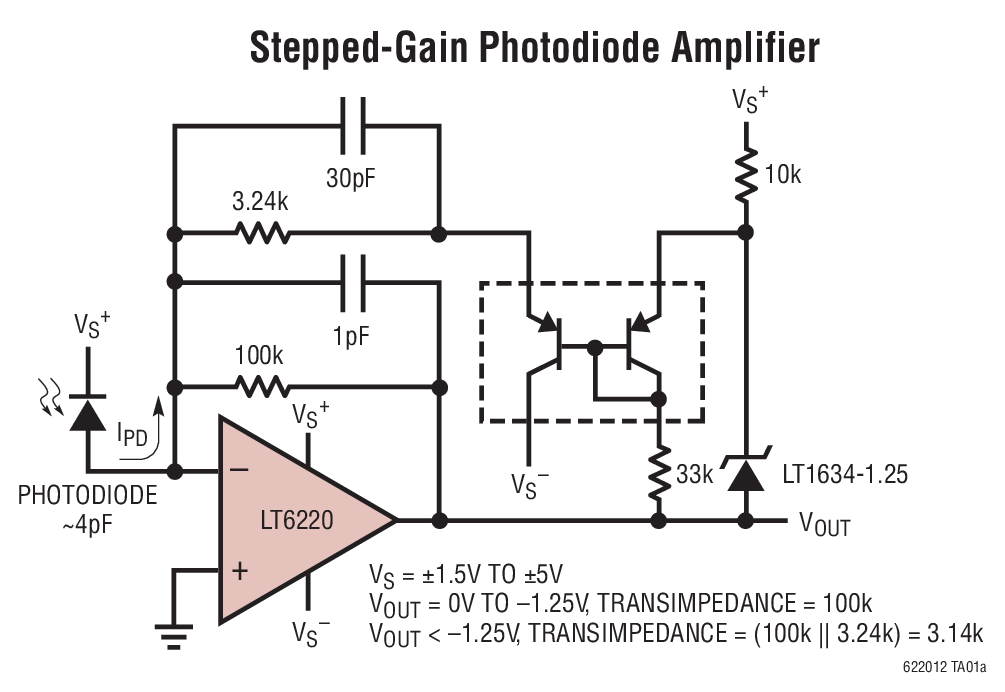

产品详情和应用

LT^®6220 / LT6221 / LT6222 是单 / 双 / 四通道、低功率、高速、轨至轨输入和输出运算放大器，其具有卓越的 DC 性能。与其他具有相似带宽的器件相比，LT6220 / LT6221 / LT6222 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。

通常，LT6220 / LT6221 / LT6222 拥有一个低于 100μV 的输入失调电压、一个小于 15nA 的输入偏置电流和一个 100V/mV 的开环增益。这些器件具有一个包括两个电源轨的输入范围，以及一个在任一电源轨的 10mV 之内摆动的输出，旨在较大限度地拓宽低电源电压应用中的信号动态范围。

LT6220 / LT6221 / LT6222 能够在 2.2V 至 12.6V 的电源范围内保持其性能，并规格在 3V、5V 和 ±5V 电源。输入可以被驱动至超出电源范围，而不会造成损坏或输出倒相的情况。

LT6220 采用具标准运放引出脚配置的 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LT6221 采用具标准运放引出脚配置的 8 引脚 SO 封装和 DFN (3mm x 3mm 扁平双列细间距无引线) 封装。LT6222 具有标准的四通道运放配置，并采用 16 引脚 SSOP 封装。LT6220 / LT6221 / LT6222 可被用来直接替代许多运放，以改善输入 / 输出范围和性能。

• 低电压、高频率信号处理
• 驱动 A/D 转换器
• 轨至轨缓冲放大器
• 有源滤波器
• 视频放大器
• 快速电流检测放大器
