特性

• 交流性能
  ±0.01%建立时间：1.0 µs
  压摆率：16 V/µs（最小值，AD711J）
  单位增益带宽：3 MHz（最小值，AD711J）
• LF411和TL081的增强替代产品
• 直流性能
  开环增益：200 V/mV（最小值，AD711K）
  提供小型塑封DIP、塑封SOIC、密封Cerdip、密封金属帽壳四种封装

产品详情和应用

AD711是一款高速、精密、单芯片运算放大器，具有极高的性价比。它采用先进的激光晶圆调整技术，具有极低的失调电压和失调电压漂移特性。利用这些性能优势，用户可以轻松升级采用旧型号精密BiFET（许多情况下是双极性运算放大器）的现有设计。

这款运算放大器具有出色的交流和直流性能，适合有源滤波器应用。压摆率为16 V/µs，±0.01%建立时间为1 µs，因而AD711非常适合用作12位DAC/ADC的缓冲器以及高速积分器。同时，建立时间性能则是任何类似IC放大器所无法比拟的。

出色的噪声性能与低输入电流的组合使AD711也适合用于光电二极管前置放大器。共模抑制为88 dB，开环增益为400 V/mV，因而即使在高速单位增益缓冲电路中也能确保12位性能。

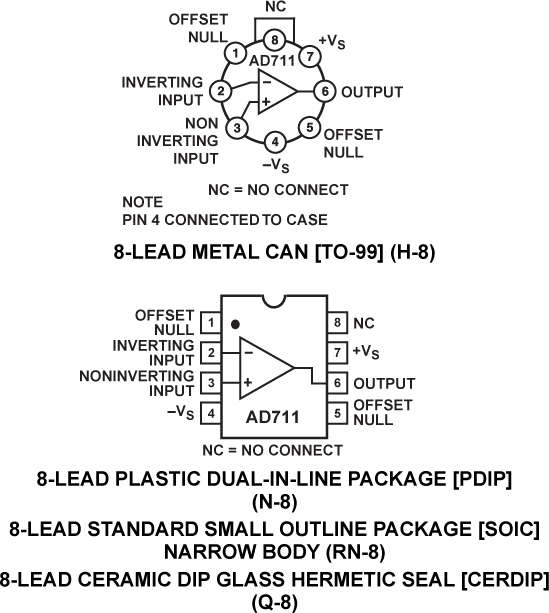

AD711采用标准运算放大器引脚排列配置，提供七种性能等级产品。AD711J和AD711K的额定温度范围为0°C至+70°C商用温度范围。AD711A的额定温度范围为-40°C至+85°C工业温度范围。

AD711提供8引脚小型塑封DIP、SOIC、小外型及cerdip四种封装。
