ADI亚德诺 ADA4510-2 产品介绍
2026-03-09
0次
特性
- 低失调电压漂移：±70 nV/°C（典型值）
- 低失调电压：±5 μV（典型值），±20 μV（最大值）
- 低电压噪声：1 μV p-p（0.1 Hz至10 Hz，典型值）
- 低电压噪声密度：5 nV/√Hz（典型值，f = 1 kHz）
- 高共模抑制：140 dB（典型值）
- 低输入偏置电流：±10 pA（最大值）
- 宽增益带宽积：10.4 MHz（典型值）
- 高摆率：19 V/μs（典型值）
- 低THD：-134 dB（f = 1 kHz时）
- 低静态电流：每个放大器1.45 mA（典型值）
- 宽电源电压范围：6 V至40 V、±3 V至±20 V
- 集成EMI滤波器
- 多路复用器兼容输入
- 轨到轨高阻抗输入：查分和共模
- 快速建立时间
- 轨到轨输出
- 无反相
- 大型容性负载驱动能力：1 nF
- 宽额定温度范围：−40°C至+125°C

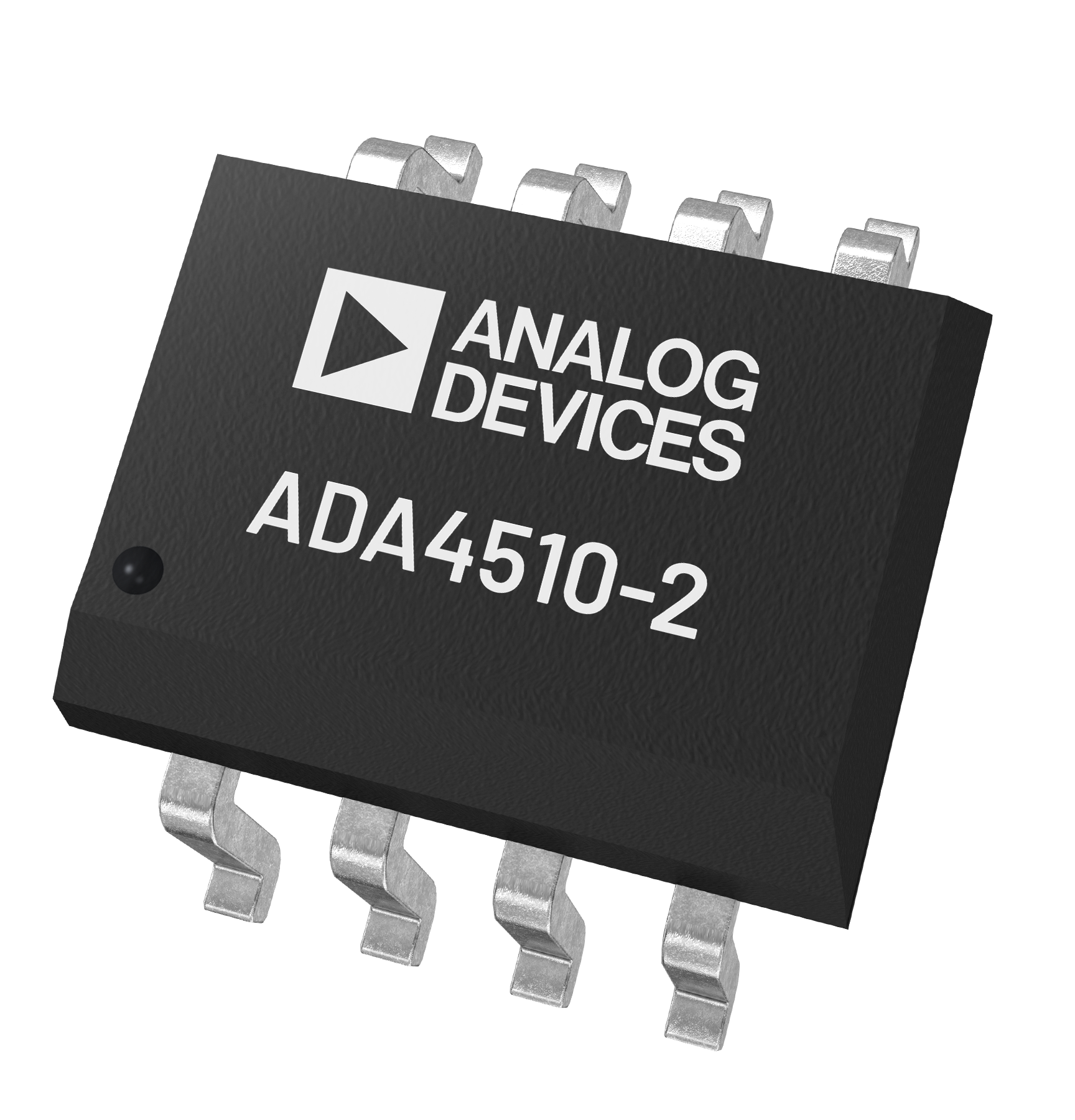

- 采用8引脚标准小型封装(SOIC_N)
产品详情和应用
ADA4510-2是一款双通道、40 V、高精度、低输入偏置电流、低失调电压、低失调电压漂移、低噪声、轨到轨输入和输出运算放大器，可用于信号链的任意点，包括检测、调理和输出驱动。借助ADI公司专有的DigiTrim™技术，ADA4510-2可实现出色的低失调漂移（典型值：±70 nV/°C，最大值：±500 nV/°C）和低失调电压（典型值：±5 μV，最大值：±20 μV），从而简化了精密设计中的温度校准过程。
ADA4510-2提供出色的直流精度和交流性能，使其成为各种信号链应用的上佳选择。通过集成可靠的多路复用兼容架构，ADA4510-2可有效解决常见的系统失真和建立问题，并提供多路复用多通道精密信号链中所需的出色精度。ADA4510-2的额定工作温度范围为−40°C至+85°C和−40°C至+125°C，采用8引脚SOIC_N封装。
应用
- 电子测试与测量
- 数据采集系统
- 自动测试设备
- 医疗仪器
- 多路复用输入信号链
- 精密电流测量
- 光电二极管放大器
受美国专利11,329,612号保护；其他专利正在申请中。
