特性

• 轨至轨输入和输出
• 微功率：50µA I_Q，44V 电源
• 工作温度范围：–40°C 至 125°C
• Over-The-Top^®：输入共模范围扩展至高于 V_EE 达 44V，这与 V_CC 无关
• 低的输入失调电压：225µV (最大值)
• 规格在 3V、5V 和 ±15V 电源
• 高输出电流：18mA
• 输出停机
• 输出可驱动 10,000pF (利用输出补偿)
• 反向电池保护至 27V
• 高电压增益：2000V/mV
• 高 CMRR：110dB
• 220kHz 增益-带宽乘积
• 8 引脚 DFN、MSOP、PDIP 和 SO 封装



产品详情和应用

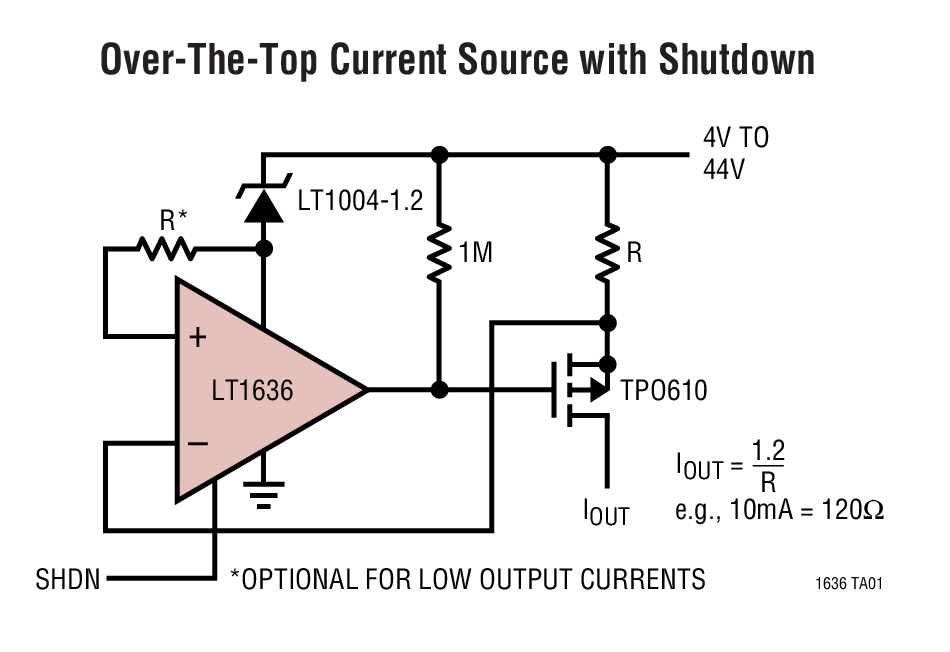

LT^®1636 运放采用全单电源和分离型电源 (总电压为 2.7V 至 44V) 工作，吸收的静态电流小于 50µA。可将 LT1636 关断，以使输出呈高阻抗状态并把静态电流减小至 4µA。LT1636 具有一个独特的输入级，其可在高于正电源的电压条件下运作并保持高阻抗状态。输入可接受 44V (差分和共模)，即使在采用一个 3V 电源工作时也不例外。输出可摆动至两个电源。与大多数微功率运放不同，LT1636 能够驱动重负载；其轨至轨输出可驱动 18mA。当使用 0.22µF 和 150Ω 补偿网络时，LT1636 可为高达 10,000pF 的全电容性负载提供稳定的单位增益。

LT1636 具备反向电源保护功能：对于高达 27V 的反向电源其不吸收电流。内置电阻器负责为输入提供针对低于负电源达 22V 之故障的保护。当输入比 V_EE 低 5V 或比 V_EE 高 44V 时不会发生输出倒相，这与 V_CC 无关。

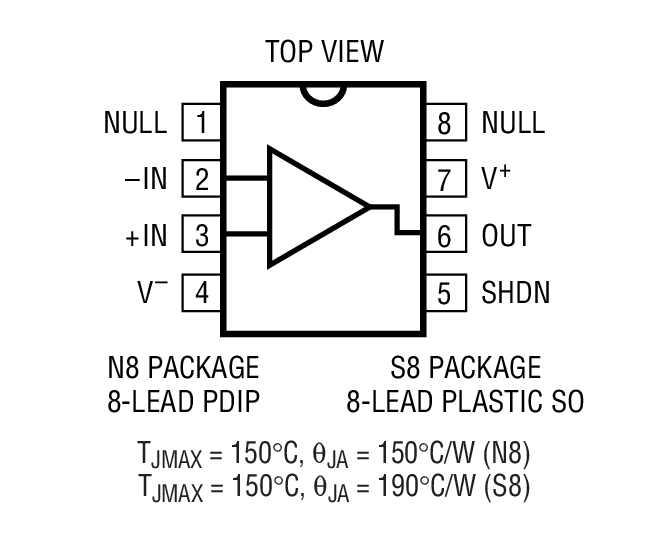

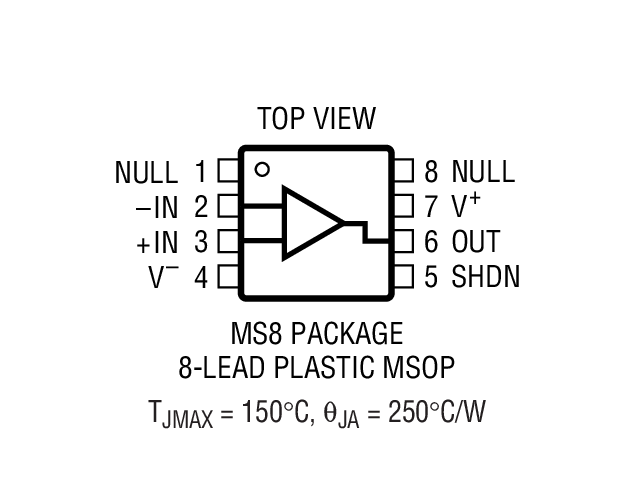

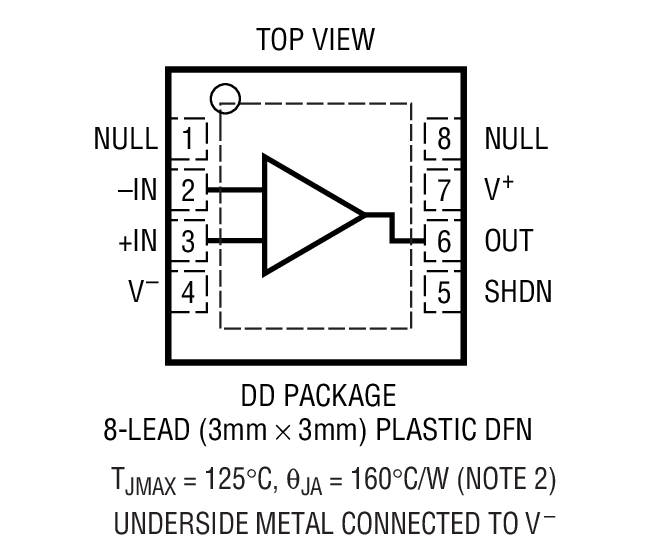

LT1636 运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1636 可提供 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。

• 电池或太阳能供电型系统

  • 便携式仪表
  • 传感器调理
• 电源电流检测
• 电池监视
• MUX 放大器
• 4mA 至 20mA 发送器
