特性

• 220MHz 增益带宽乘积
• 1500V/μs 转换速率
• 每个放大器的电源电流为 6.5mA
• 可编程电流选项
• 6nV/√Hz 输入噪声电压
• 稳定的单位增益
• 1.5mV 最大输入失调电压
• 8μA 最大输入偏置电流
• 800nA 最大输入失调电流
• 50mA 最小输出电流，V_OUT = ±3V
• ±3.5V 最小输入 CMR，V_S = ±5V
• 技术规格针对 ±5V、单 5V 电源而拟订
• 工作温度范围：-40ºC 至 85ºC

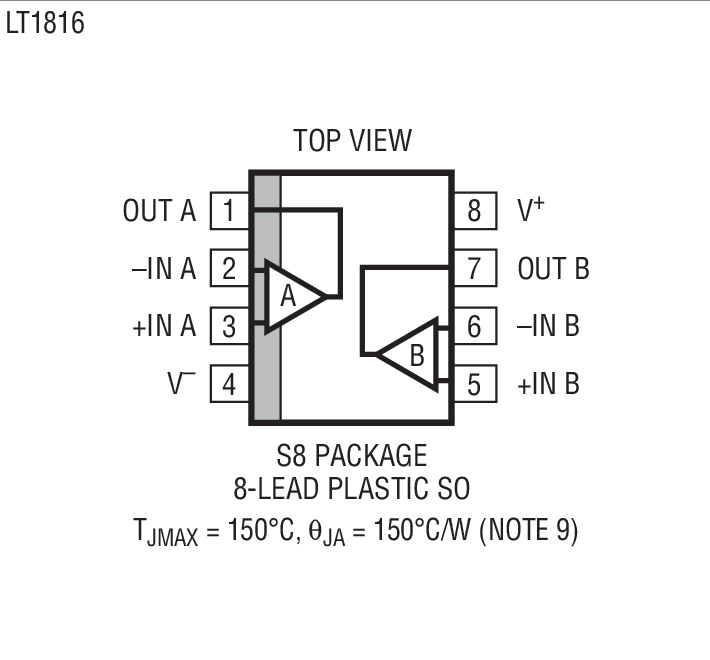

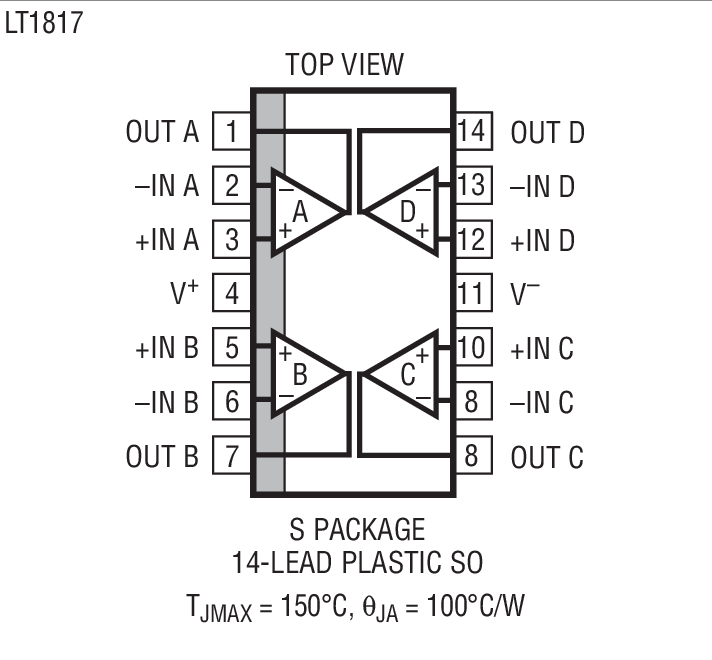

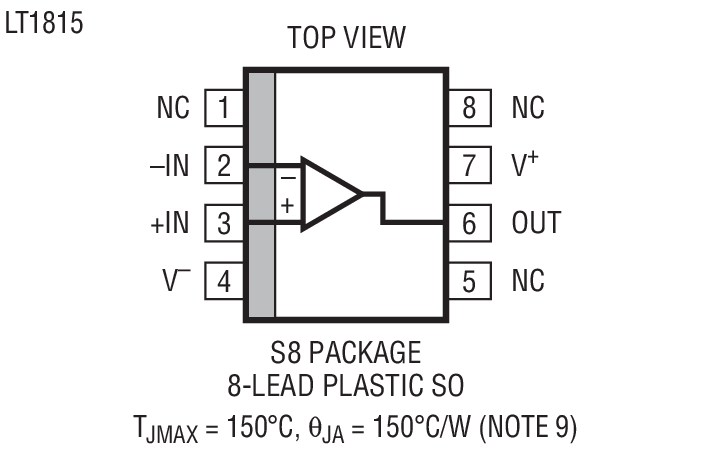

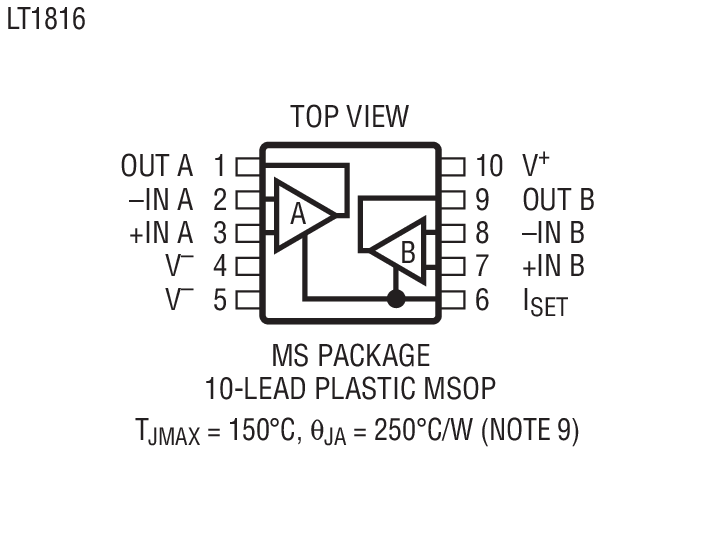

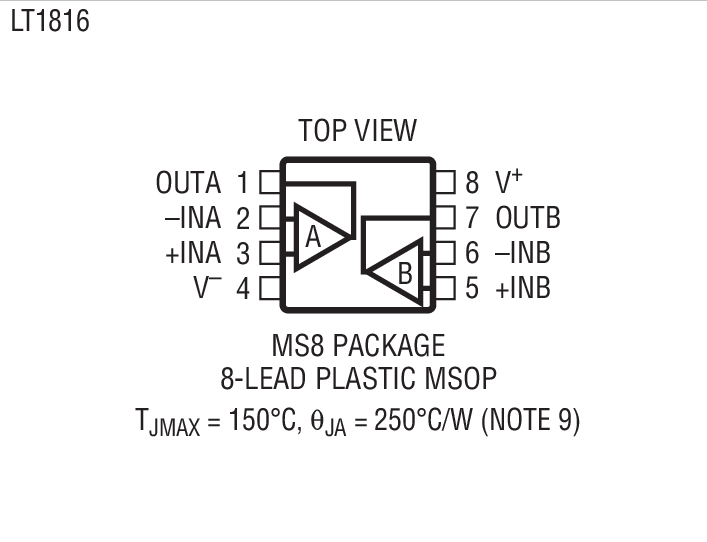

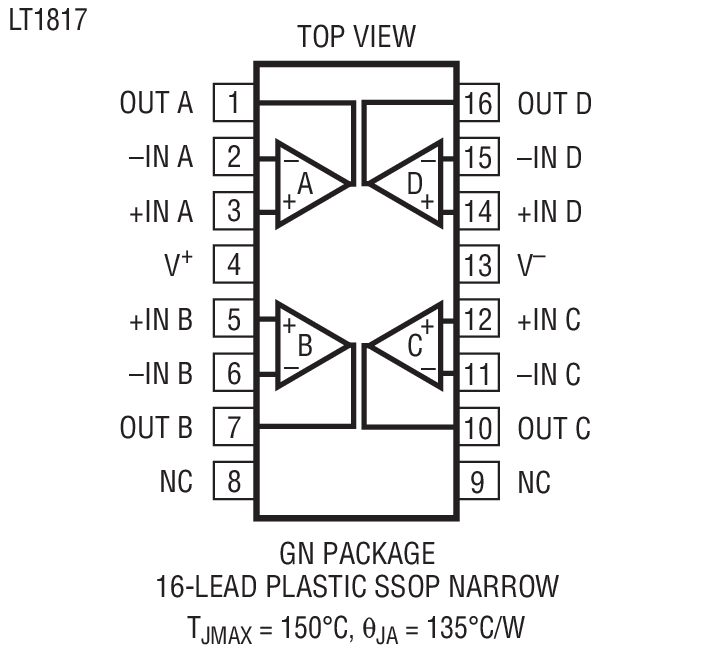

• 节省空间的 MSOP 和 SSOP 封装

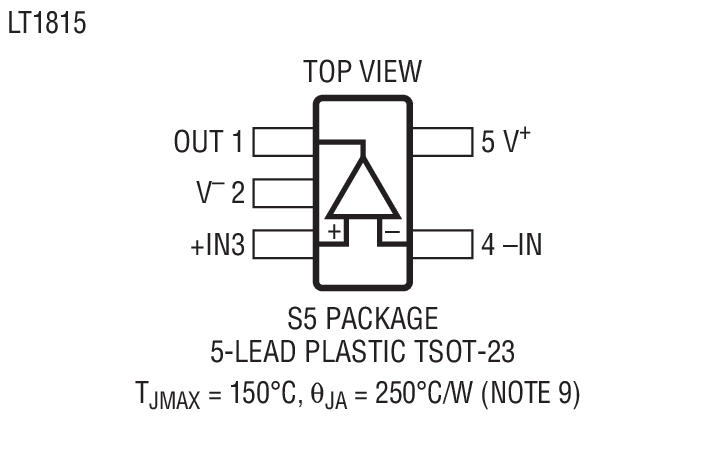

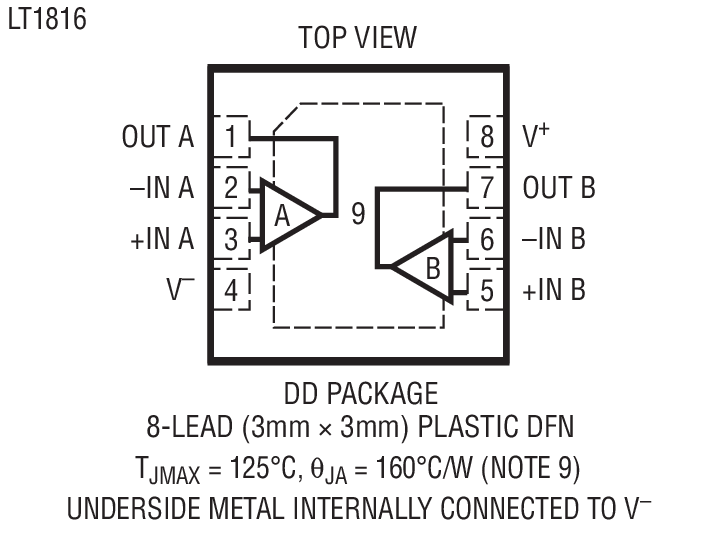

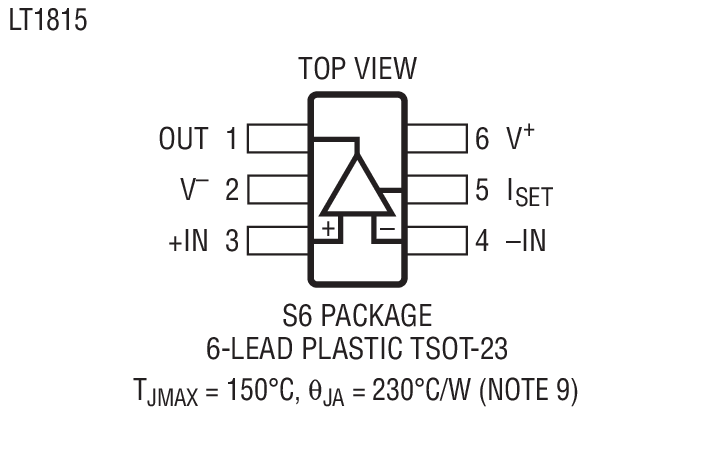

• 扁平 (高度仅 1mm) SOT-23 (ThinSOT^™) 封装和无引线 DFN 封装

产品详情和应用

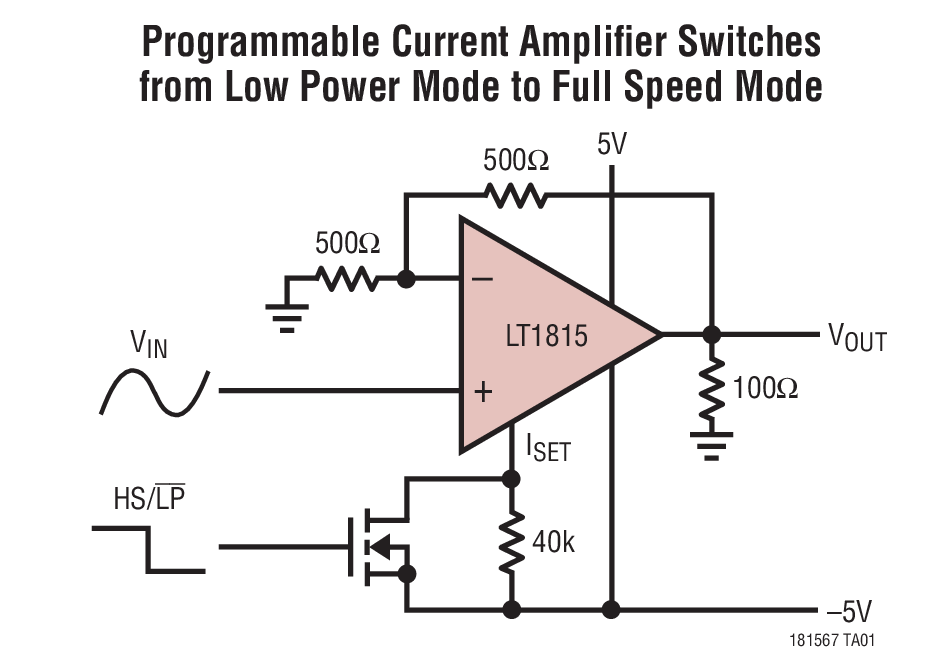

LT^®1815/LT1816/LT1817 是低功率、高速度、非常高转换速率的运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的其他器件，LT1815/LT1816/LT1817 具有更高的带宽和转换速率、低得多的输入失调电压、以及较低的噪声和失真。通过在减低的电源电流和速度条件下运作，一种可编程电流选项 (LT1815 和 LT1816A) 提供了节能效果和灵活性。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的转换特性。

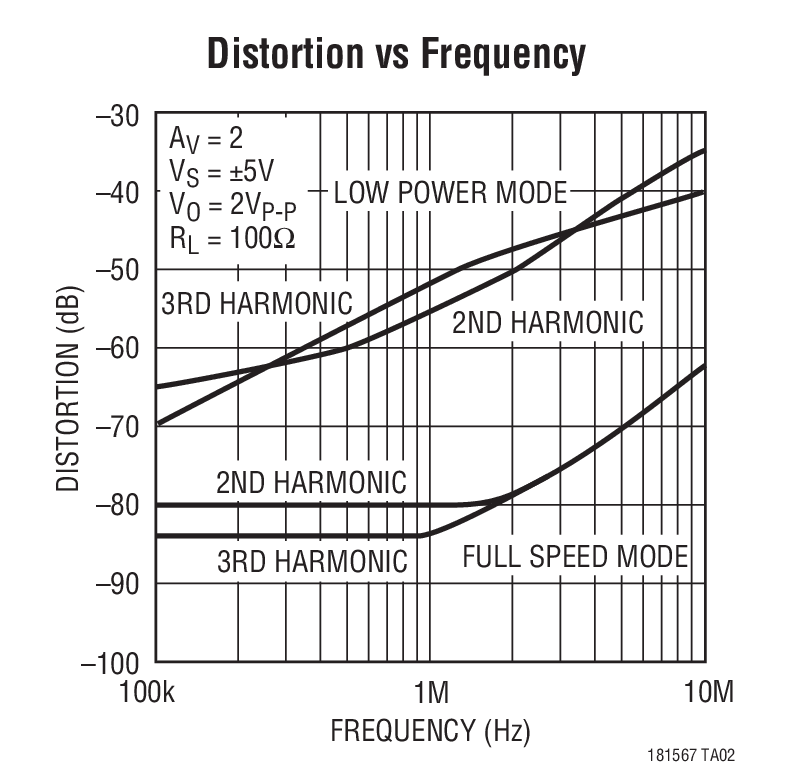

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 5MHz、2V_P-P 输出以数值为 -1 的增益来驱动一个 100Ω 负载时，谐波失真为 -70dB。

LT1815/LT1816/LT1817运用了凌力尔特先进的低电压互补双极型工艺而制造，并可提供 TSOT-23、SO、MSOP、SSOP 和无引线 DFN 等多种封装。

• 宽带放大器
• 缓冲器
• 有源滤波器
• 视频和 RF 放大
• 通信接收器
• 电缆驱动器
• 数据采集系统
