特性

• 400MHz 增益带宽乘积
• 2500V/μs 转换速率
• –85dBc 失真 (在 5MHz)
• 每个放大器的电源电流为 9mA
• 6nV/√Hz 输入噪声电压
• 稳定的单位增益
• 1.5mV 最大输入失调电压
• 8μA 最大输入偏置电流
• 800nA 最大输入失调电流
• 40mA 最小输出电流，V_OUT = ±3V
• ±3.5V 最小输入 CMR，V_S = ±5V
• 技术规格针对 ±5V、单 5V 电源而拟订
• 工作温度范围：–40ºC 至 85ºC

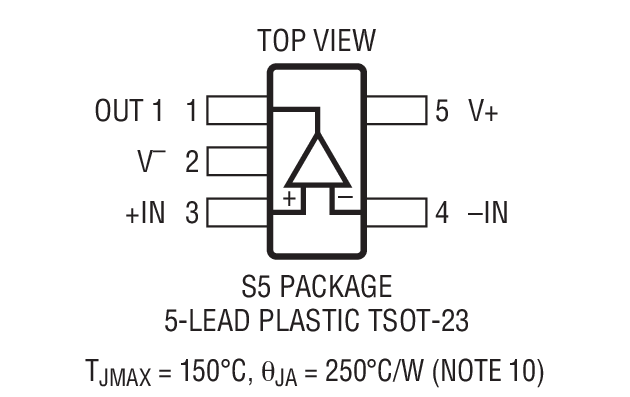

• 扁平 (高度仅 1mm) TSOT-23 (ThinSOT^™) 封装

产品详情和应用

LT^®1818/LT1819 是单通道/双通道、宽带宽、高转换速率、低噪声和低失真运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的器件，LT1818/LT1819 是为实现更宽的带宽和转换速率、低得多的输入失调电压、和较低的噪声及失真而设计。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的出色转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V 以及一个 100Ω 负载连接至 2.5V)。当采用一个 20pF 容性负载时，放大器可实现稳定的单位增益，而无需使用一个串联电阻器。对于一个 2V_P-P 输出和数值为 2 的增益时，谐波失真在高达 5MHz 的频率条件下为 –85dBc。

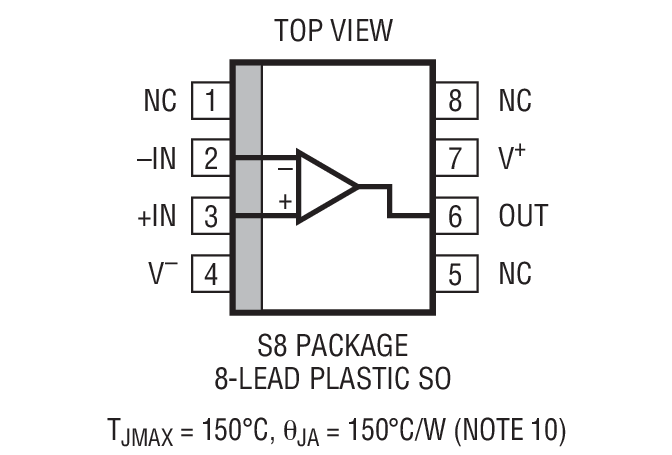

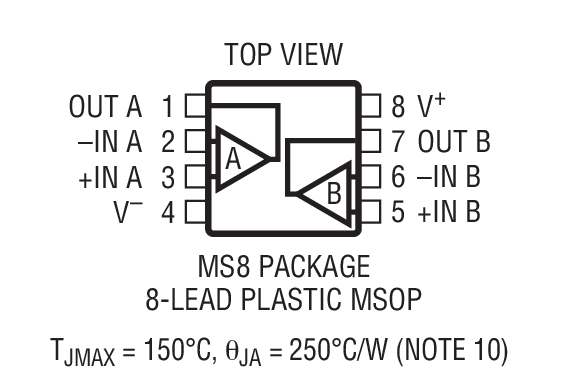

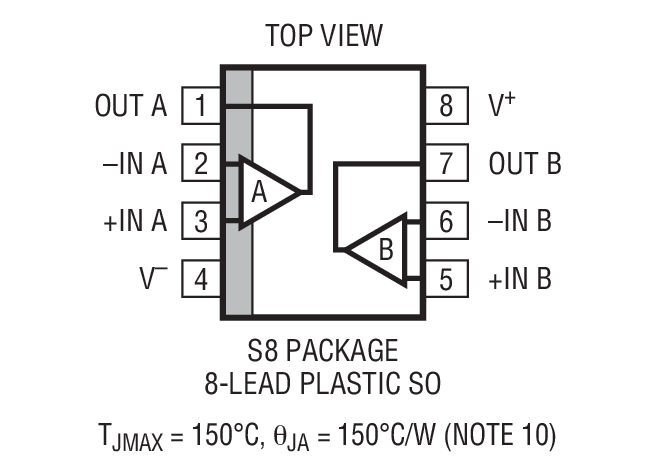

LT1818/LT1819 的制造运用了凌力尔特先进的低电压互补双极型工艺。LT1818 (单通道运放) 采用 TSOT-23 和 SO-8 封装；LT1819 (双通道运放) 采用 MSOP-8 和 SO-8 封装。

• 宽带放大器
• 缓冲器
• 有源滤波器
• 视频和 RF 放大
• 通信接收器
• 电缆驱动器
• 数据采集系统
