特性

• 最大失调电压：70μV (25°C)

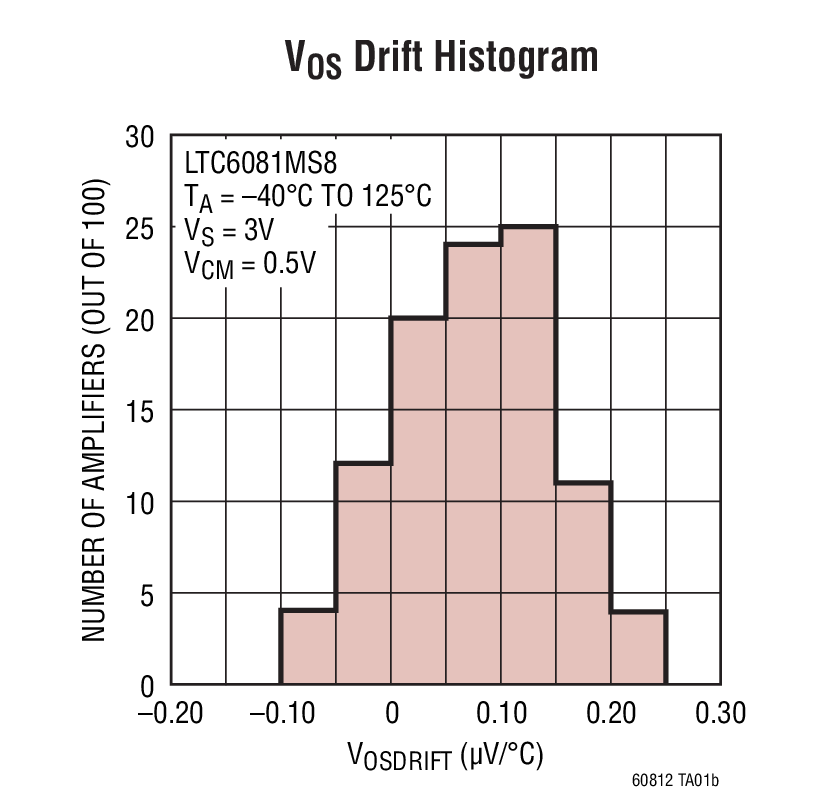

• 最大失调漂移：0.8μV/°C
• 最大输入偏置：1pA (25°C)，40pA (T_A ≤ 85°C)
• 开环电压增益：120dB (典型值)
• 增益带宽乘积：3.6MHz
• CMRR：100dB (最小值)
• PSRR：98dB (最小值)
• 0.1Hz 至 10Hz 噪声：1.3μV_P-P
• 电源电流：330μA
• 轨至轨输入和输出
• 单位增益稳定
• 工作电压范围：2.7V 至 5.5V

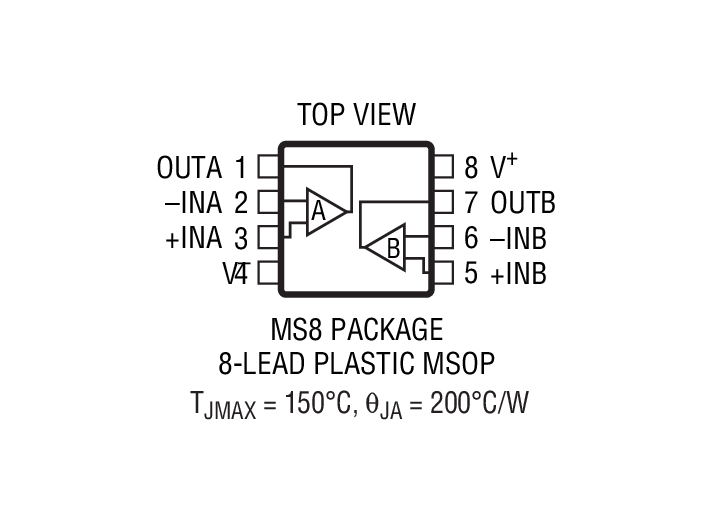

• 双通道器件 LTC6081 采用 8 引脚 MSOP 和 10 引脚 DFN10 封装；

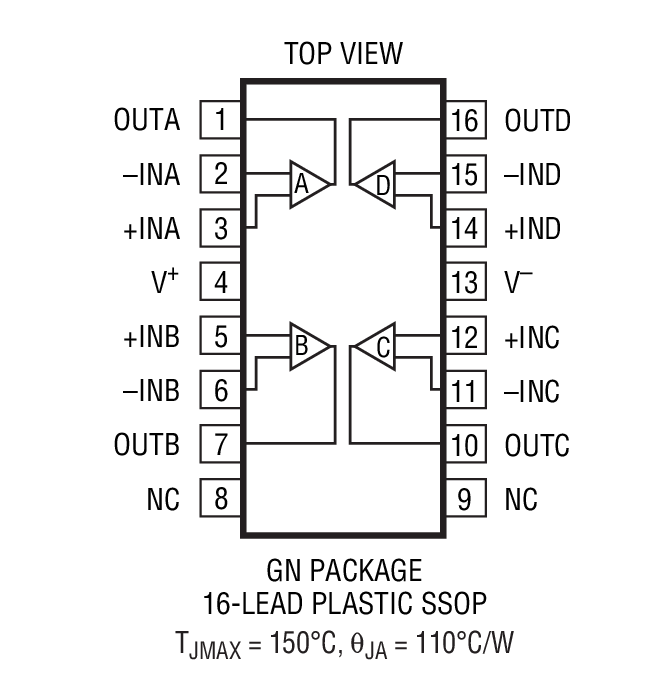

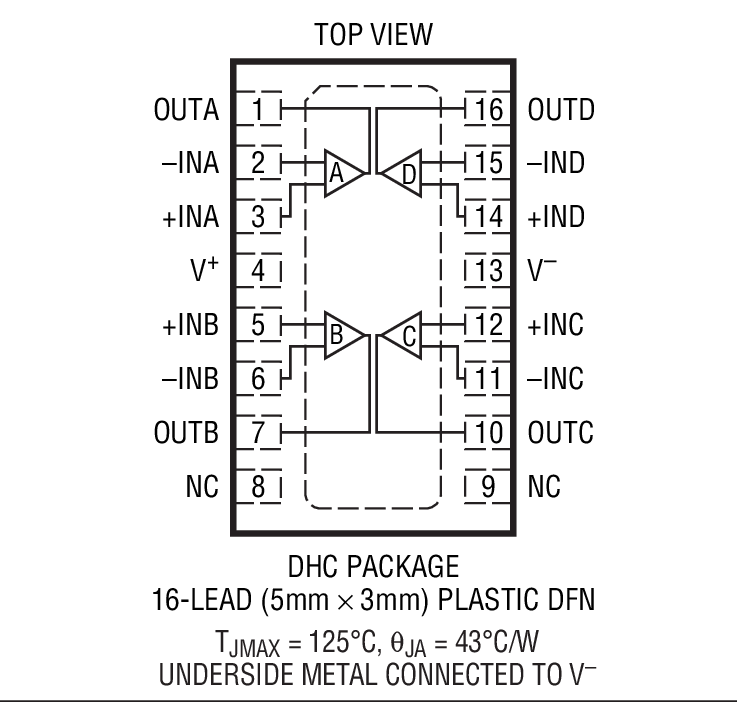

  四通道器件 LTC6082 采用 16 引脚 SSOP 和 DFN 封装



产品详情和应用

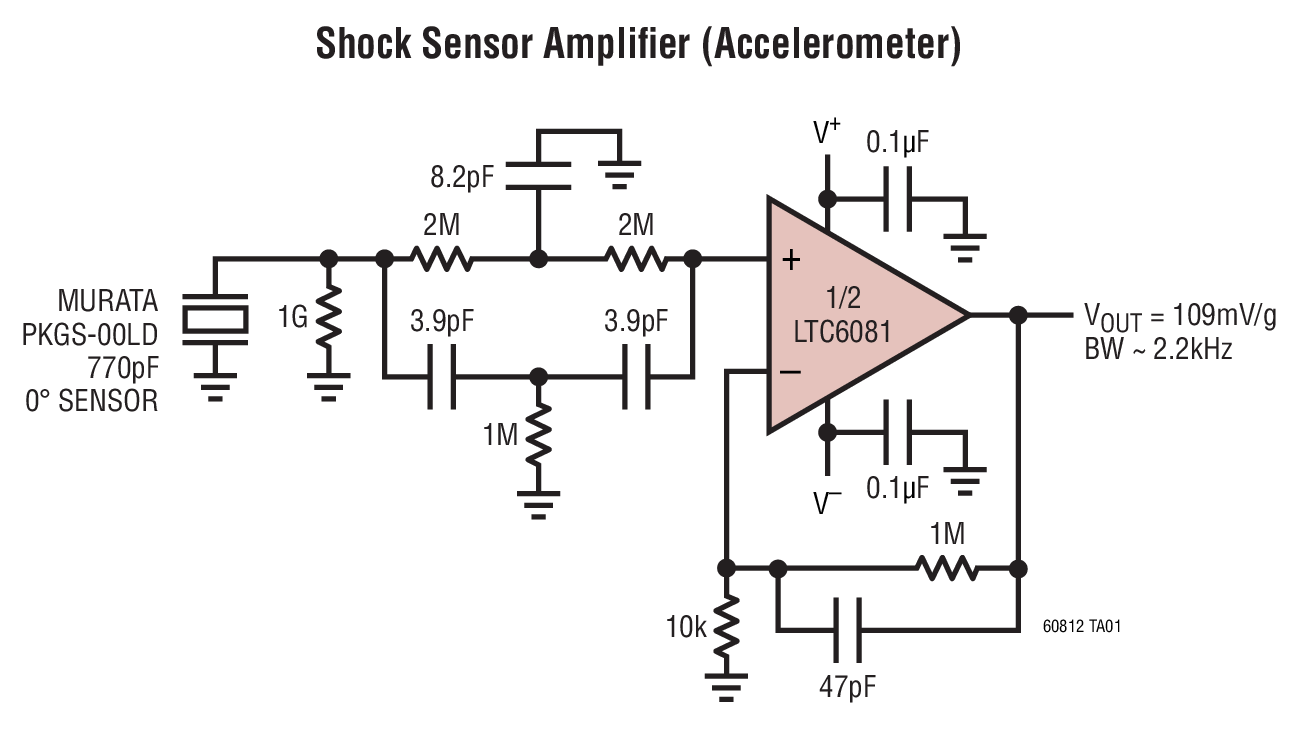

LTC^®6081 / LTC6082 是具有轨至轨输入 / 输出摆幅的双通道 / 四通道低失调、低漂移、低噪声 CMOS 运算放大器。

70μV  的最大失调、1pA  的输入偏置电流、120dB  的开环增益和 1.3μV_P-P 的 0.1Hz  至 10Hz  噪声使其成为精准信号调理的理想选择。LTC6081 / LTC6082 具有 100dB CMRR 和 98dB PSRR。

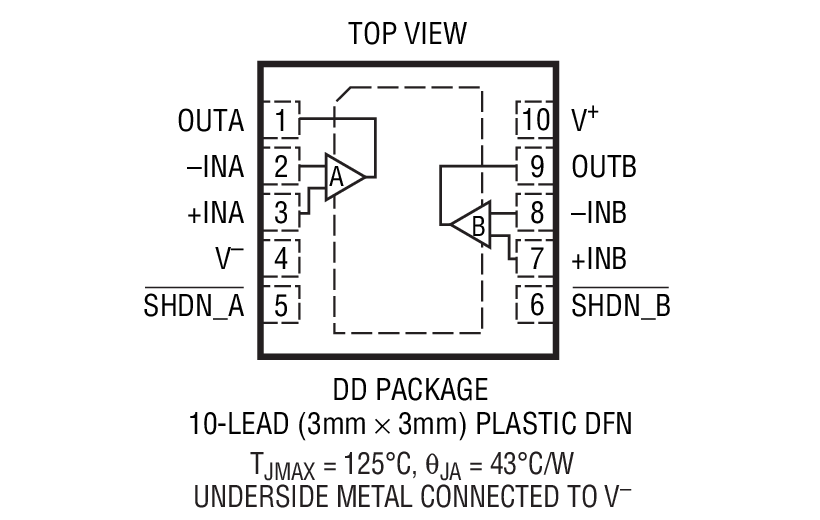

当采用一个 3V 电源时，每个放大器的电流消耗仅 330μA。采用 10 引脚 DFN 封装的器件具有独立的停机功能，可把每个放大器的电源电流减小至 1μA。

LTC6081 / LTC6082  的规格是针对 3V 和 5V 电源电压以及 –40°C 至125°C 的温度范围而拟订的。双通道器件 LTC6081 采用 8 引脚 MSOP 和 10 引脚 DFN 封装。四通道器件 LTC6082 采用 16 引脚 SSOP 和 DFN 封装。
