特性

• 超高速度
  压摆率：5,500 V/µs（4 V步进，G = +2）
  上升时间：545 ps（2 V步进，G = +2）
  大信号带宽：
  440 MHz（ G = +2）
  320 MHz（G = +10）
  小信号带宽(-3 dB)：
  1 GHz,（G = +1）
  700 MHz, （G = +2）
• 0.1%建立时间：10 ns（2 V步进，G = +2）
• 高输出驱动
  输出负载驱动电流：175 mA
  输出功率：10 dBm（-38 dBc SFDR，70 MHz，G = +10）
• 在整个宽带宽范围内均保持低失真
  无杂散动态范围(SFDR)：
  -66 dBc（20 MHz，二次谐波）
  -75 dBc（20 MHz，三次谐波）
  三阶交调截点(3IP)
  26 dBm（70 MHz，G = +10）
• 良好的视频特性
  0.1 dB增益平坦度：75 MHz
  差分增益误差：0.01% ,
  R_L = 150 Ω
  差分相位误差：0.01° ,
  R_L = 150 Ω
• 电源
  电源电压：+5 V至±5 V
  电源电流：14 mA（典型值）

产品详情和应用

AD8009是一款超高速电流反馈型放大器，压摆率达到惊人的5,500 V/µs，上升时间仅为545 ps，因而非常适合用作脉冲放大器。

高压摆率可降低压摆率限幅效应，使大信号带宽达到440 MHz，从而满足高分辨率视频图形系统的需要。信号质量在整个宽带宽范围内均保持较高水平，最差情况下的失真为-40 dBc（250 MHz、G = +10、1 V峰峰值）。对于具有多音信号的应用，如IF信号链等，在上述频率的三阶交调截点为12 dBm。这种失真性能配合电流反馈结构，使AD8009可灵活地应用于IF/RF信号链中的增益级放大器。

AD8009能够提供175 mA以上的负载电流，驱动四个后部端接的视频负载，同时保持低差分增益和相位误差（分别为0.02%和0.04°）。高驱动能力还体现在它能够提供10 dBm的输出功率(70 MHz)，无杂散动态范围(SFDR)为-38 dBc。

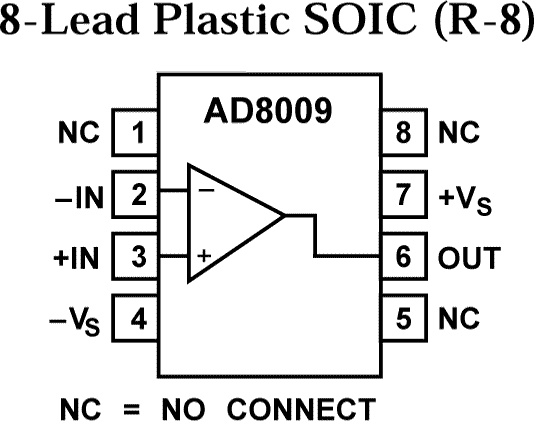

AD8009提供小型SOIC封装，工作温度范围为-40°C至+85°C工业温度范围。该器件还可提供SOT-23-5封装，工作温度范围为0°C至70°C商用温度范围。

本产品可提供评估板，订购型号为：AD8009-EB。
