特性

• 运算放大器+比较器+基准电压源，采用节省空间的µMAX^®封装
• +2.5V至+5.5V单电源电压范围
• 340µA电源电流(MAX9002/MAX9005)
• 单位增益稳定(GBW = 1.25MHz)和非完全补偿（A_V > 10V/V，GBW = 8MHz）选项
• 运算放大器/比较器轨到轨输出摆幅
• 运算放大器和比较器都具有接地检测输入
• 运算放大器在高达250pF的电容负载下保持稳定
• ±2mV内部比较器迟滞
• 185ns快速传播延迟比较器
• 过驱输入无反相（运算放大器和比较器）
• 1.230V内部精密基准电压源(MAX9000/MAX9001/MAX9003/MAX9004)
  • 初始精度：±1%
  • 8ppm/°C低温度漂移
  • 灌电流或拉电流高达1mA
  • 对于高达100nF的电容负载保持稳定

产品详情和应用

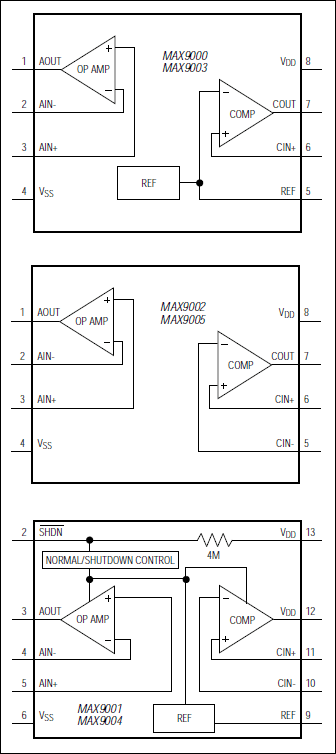

MAX9000系列集成了高速运算放大器、185ns比较器和1.230V精密基准电压源。这些器件采用+2.5V至+5.5V单电源供电，静态电流消耗低于500µA。MAX9001/MAX9004具有关断模式，可将电源电流降至2µA，并将输出置于高阻抗状态，非常适合便携式和电池供电应用。

MAX9000/MAX9001/MAX9002中的放大器为单位增益稳定型，增益带宽积为1.25MHz，而MAX9003/MAX9004/MAX9005中的放大器对于+10V/V或更高的闭环增益保持稳定，增益带宽积为8MHz。对于放大器，输入共模电压从负电源以下150mV扩展至正电源1.2V范围内，对于比较器，则扩展至1.1V范围内。放大器和比较器具有轨到轨输出摆幅，并分别向外部负载提供高达±2.5mA和±4.0mA的电流，同时保持出色的直流精度。比较器输出级的特殊设计大大降低了输出转换期间的开关电流，几乎消除了电源毛刺。

比较器具有±2mV内置迟滞，即便输入信号传送缓慢，也能提供抗扰度并防止振荡。MAX9000/MAX9001/MAX9003/MAX9004具有1.230V ±1%内部精密基准电压源，温度系数低至8ppm/°C，灌电流或拉电流高达1mA。放大器和基准电压源分别在高达250pF和100nF的电容负载下保持稳定。比较器的反相输入在内部连接至MAX9000/MAX9003的基准电压输出。

应用

• 红外接收器，用于远端控制
• 仪表、终端与条码读卡器
• 遥控钥匙
• 光电二极管前置放大器
• 传感器信号检测
• 单电源供电过零检测器
• 智能读卡器
