特性

• 超高速和快速建立时间：
  • 1GHz -3dB带宽（MAX4223，增益 = +1）
  • 600MHz -3dB带宽（MAX4224，增益 = +2）
  • 1700V/µs压摆率(MAX4224)
  • 5ns建立时间：0.1% (MAX4224)
• 出色的视频规格(MAX4223)：
  • 0.1dB增益平坦度：300MHz
  • 0.01%/0.02° DG/DP误差
• 低失真：
  • THD：-60dBc (f_c = 10MHz)
  • 三阶交调截点：42dBm (f = 30MHz)
• 静态电源电流：6.0mA（每个放大器）
• 关断模式：
  • 350µA电源电流（每个放大器）
  • 100kΩ输出阻抗
• 高输出驱动能力：
  • 输出电流：80mA
  • 将多达4个后部端接75Ω负载驱动至±2.5V，同时保持出色的差分增益/相位特性

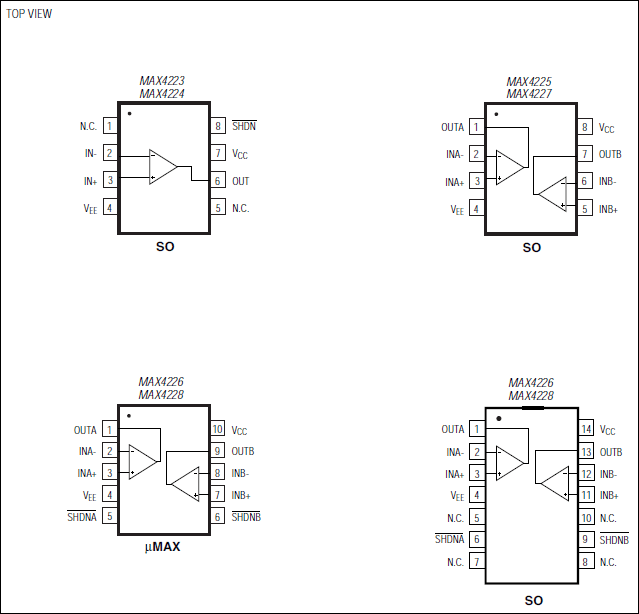

• 采用小型6引脚SOT23和10引脚µMAX^®封装

产品详情和应用

MAX4223-MAX4228电流反馈放大器不仅具有超高速性能、低失真和出色的视频规格，还支持低功耗工作。MAX4223/MAX4224/MAX4226/MAX4228具有关断功能，可将电源电流降至350µA，并将输出置于高阻状态。这些器件采用±2.85V至±5.5V的双电源供电，并提供80mA的典型输出驱动电流。MAX4223/MAX4225/MAX4226针对+1 (0dB)或更高的闭环增益进行了优化，-3dB带宽为1GHz，而MAX4224/MAX4227/MAX4228针对+2 (6dB)或更高的闭环增益进行了补偿，并-3dB带宽为600MHz（增益带宽积为1.2GHz）。

MAX4223-MAX4228非常适合专业视频应用，差分增益和相位误差分别为0.01%和0.02°，0.1dB增益平坦度为300MHz，压摆率为1100V/µs。这些器件的总谐波失真(THD)为-60dBc (10MHz)，0.1%建立时间为8ns，适合驱动高速模数输入或用于数据通信应用。MAX4223/MAX4224/MAX4226/MAX4228具有低功耗关断模式，非常适合便携式和电池供电应用。它们在关断模式下具有高输出阻抗，在多路复用应用中表现出色。

单通道MAX4223/MAX4224采用节省空间的6引脚SOT23封装。所有器件均支持-40°C至+85°C的扩展温度范围。

应用

• ADC输入缓冲器
• 数据通讯
• RF接收机
• 视频线路驱动器
• 视频多路复用
