特性

• 1µA 至 10mA 工作电流范围
• 0.02%/V 电压调整率
• 0.8V 至 40V 工作电压
• 可用作线性温度传感器
• 不吸收反向电流

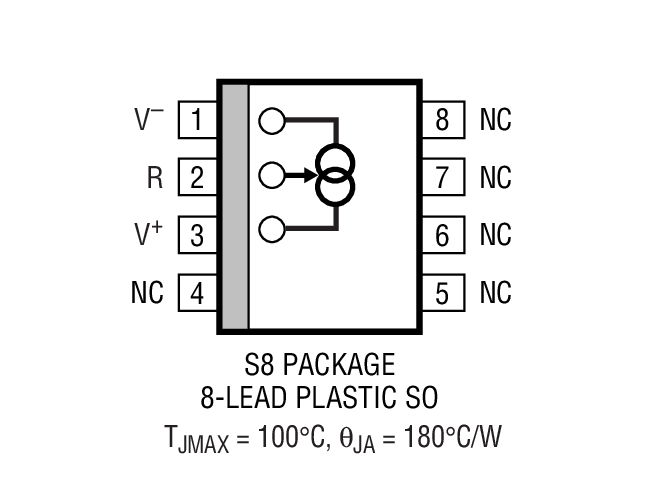

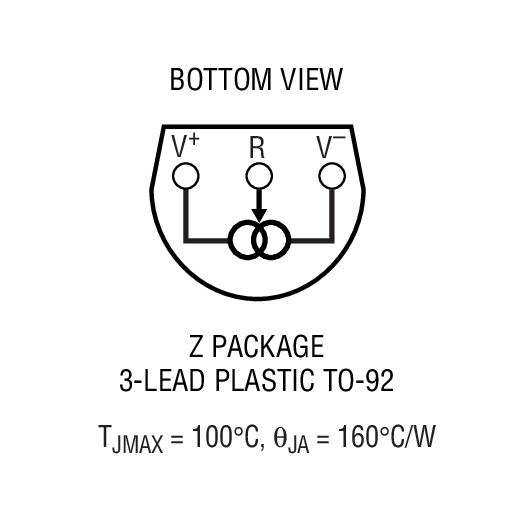

• 可提供标准晶体管封装

产品详情和应用

LM134 是一款三端电流源，专为在 1μA 至 10mA 的电流水平 (其由一个外部电阻器设定) 范围内工作而设计。该器件可作为一个真正的二端电流源，无需额外的电源连接或输入信号。电压调整率通常为 0.02%/V，而且终端到终端电压可在 800mV 至 40V 的范围内变化。

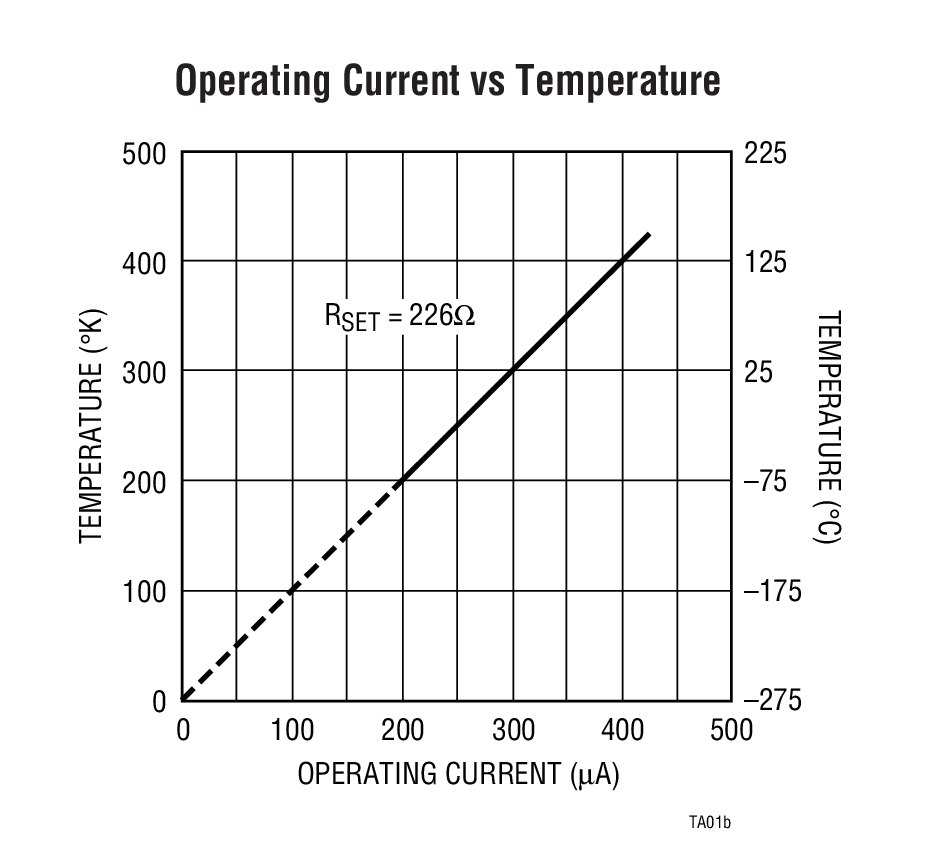

由于工作电流与绝对温度 (单位：°K) 成正比，因此该器件作为温度传感器也将得到广泛的应用。工作电流的温度相关性在室温条件下为 0.336%/°C。例如，一个工作在 298μA 电流下的器件将具有 1μA/°C 的温度系数。温度相关性是极其准确和可重复的。作为温度传感器规格在 100μA 至 1mA 范围内的器件是 LM134-3、LM234-3 以及 LM134-6、LM234-6，其中的短划线数分别表示 ±3°C 和 ±6°C 的准确度。

如果需要零温度系数电流源，则可通过增设一个二极管和一个电阻器容易地实现。

应用

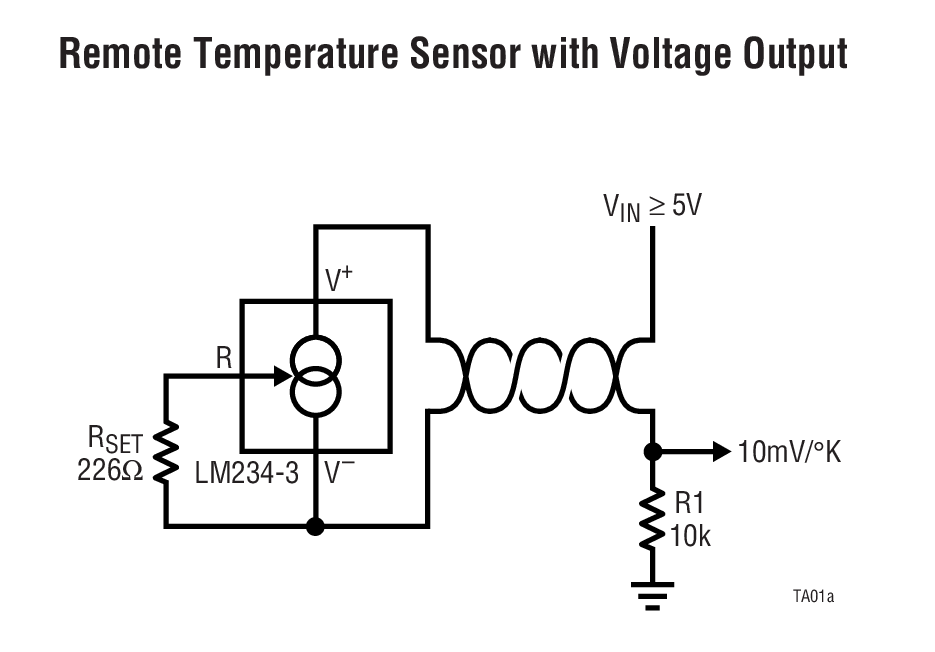

• 电流模式温度感测
• 用于并联基准的恒定电流源
• 冷结点补偿
• 用于双极性差分级的恒定增益偏置
• 微功率偏置网络
• 用于光电导管的缓冲器
• 电流限制器
