特性

• 电源电流為 150μA (每个放大器的最大值)，并在 –40ºC 至 85ºC 范围内得到保证
• 失调电压：3μV (最大值，–40ºC 至 85ºC)

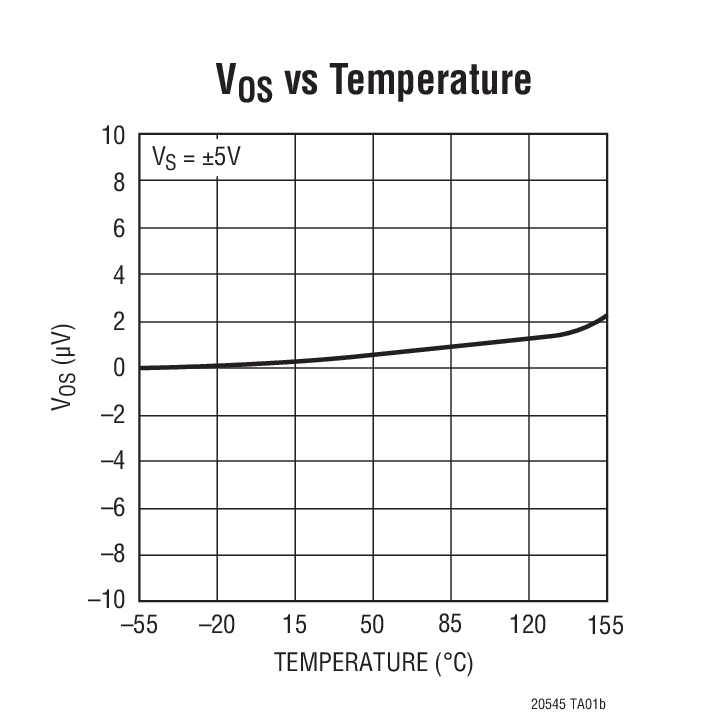

• 失调电压漂移：30nV/ºC (最大值，–40ºC 至 85ºC)
• 保证规格从 –55 ºC 至 150ºC (LTC2054MP)
• 共模输入范围从 V¯ 至 V⁺ – 0.5V
• 轨至轨输出摆幅
• 电压增益：140dB (典型值)
• PSRR 和 CMRR：130dB (典型值)
• 输入偏置电流：1pA (25ºC 时的典型值)
• 噪声：1.6μV_P-P (0.01Hz 至 10Hz 的典型值)
• 工作电源：

  • 2.7V 至 6V (LTC2054/LTC2055)
  • 2.7V 至 ±5.5V (LTC2054HV/LTC2055HV)

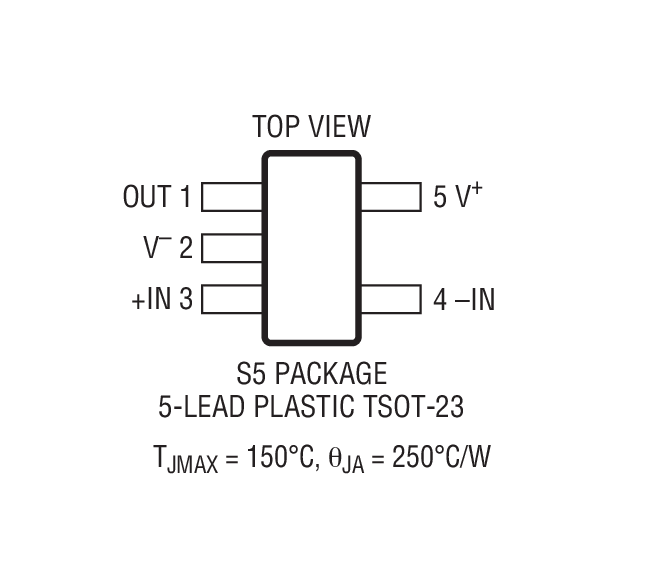

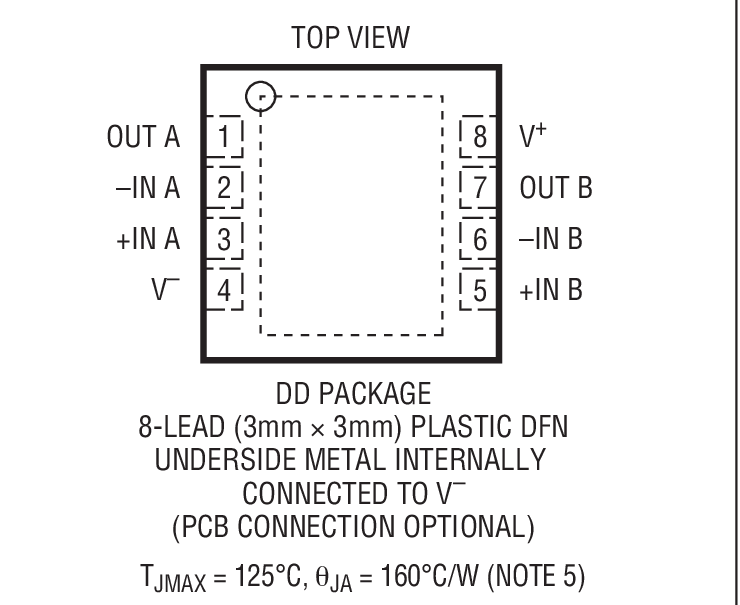

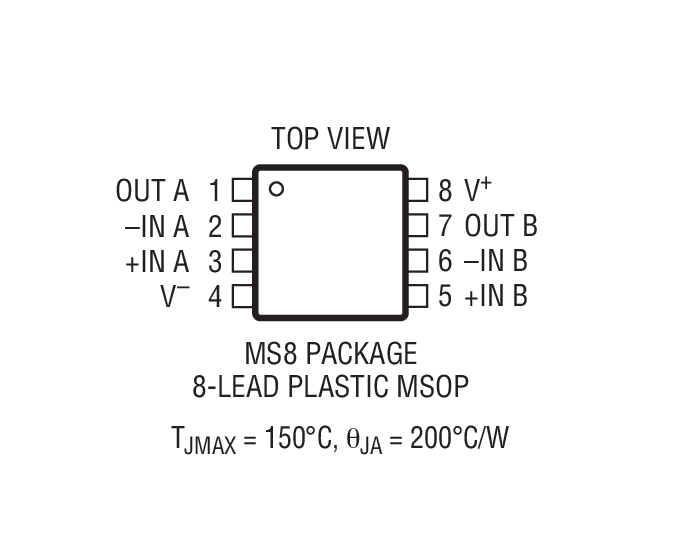

• 扁平 (高度仅 1mm) SOT-23、MS8 和 3mm x 3mm x 0.8mm DFN 封装

产品详情和应用

LTC^®2054/LTC2055 是低功率、低噪声、单通道/双通道、零漂移运算放大器，并具有一款扩展温度版本 (LTC2054MP)，LTC2054MP 的规格在 –55ºC 至 150ºC 温度范围内得到保证。它们采用 TSOT-23 (ThinSOT^™) 和 MS8 封装。对于空间受限的应用，LTC2055 还提供了一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。这些器件采用单 2.7V (最小值) 电源，并支持 ±5V 应用。电流消耗通常为每个放大器 150μA (LTC2054) 和 130μA (LTC2055)。

LTC2054/LTC2055 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。最大输入失调电压和失调漂移分别为 3.0μV 和 30nV/ºC (在 –40ºC 至 85ºC 的工业温度范围内)。利用一个 130dB (典型值) 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源直到正电源以下 0.5V (典型值)。开环增益通常为 140dB。另外，LTC2054/LTC2055 还具有一个 1.6μV_P-P 的 DC 至 10Hz 噪声和一个 500kHz 的增益带宽积。

• 热电偶放大器
• 电子衡器
• 医疗仪表
• 应变仪放大器
• 高分辨率数据采集
• 高 DC 准确度 RC 有源滤波器

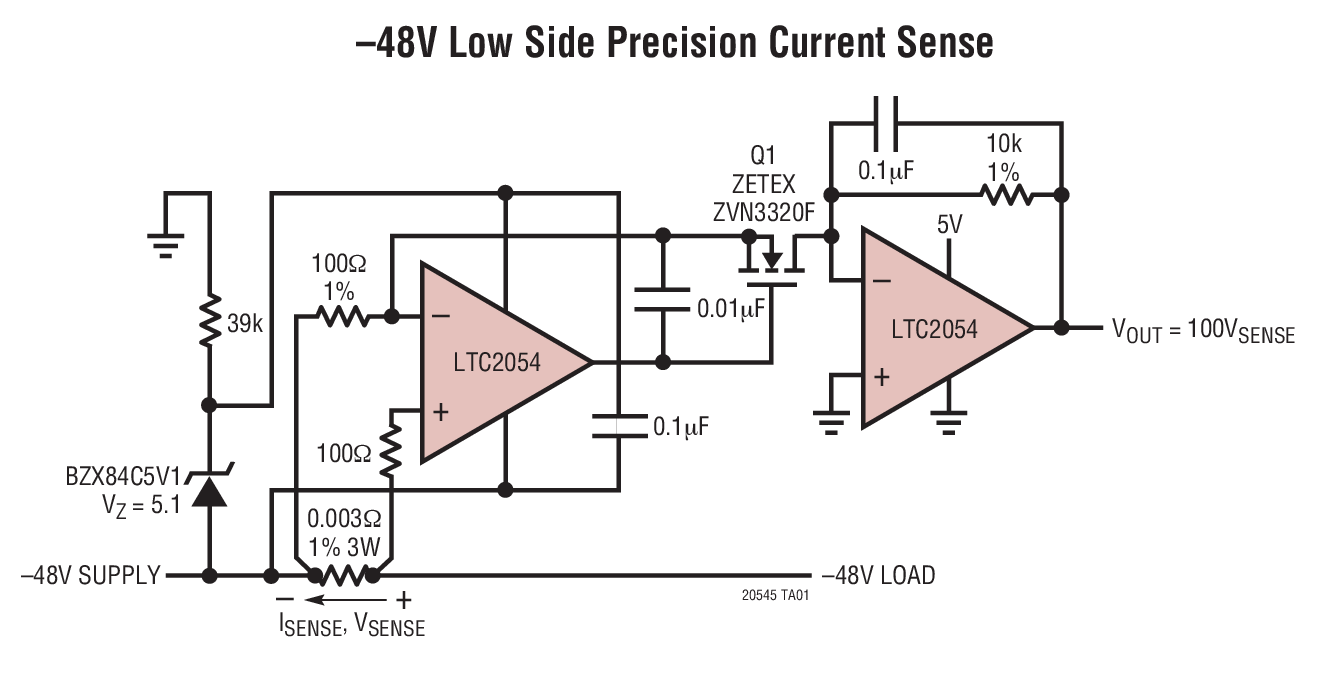

• 低端电流检测
• 电池供电型系统
