特性

• 增益带宽乘积：1.3MHz
• 低静态电流：20μA
• C-Load^™ 运放可驱动全电容性负载
• 失调电压：400μV (最大值)
• 轨至轨输入和输出
• 电源电压范围：1.8V 至 5.25V
• EMI 抑制比：45dB (在 1GHz)
• 输入偏置电流：75nA (最大值)
• CMRR / PSRR：95dB / 90dB
• 停机电流：7μA (最大值)
• 工作温度范围： –40°C 至 125°C

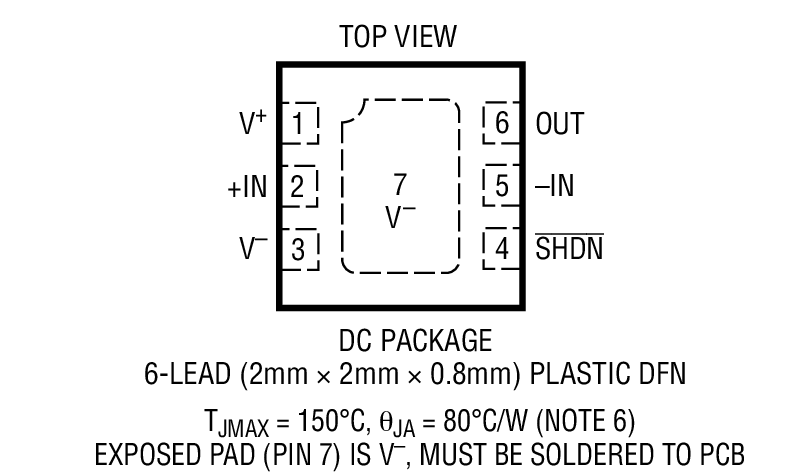

• 单通道器件采用 6 引脚 TSOT-23, 2mm x 2mm DFN 封装

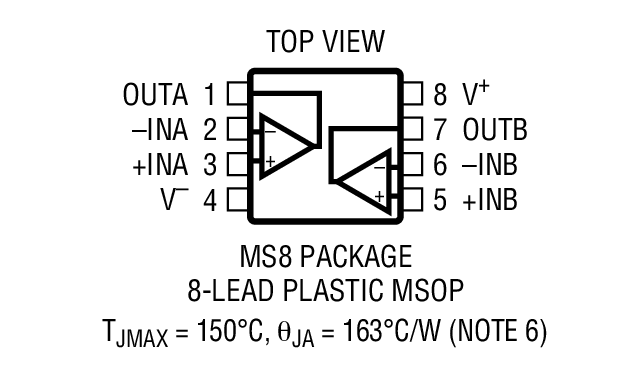

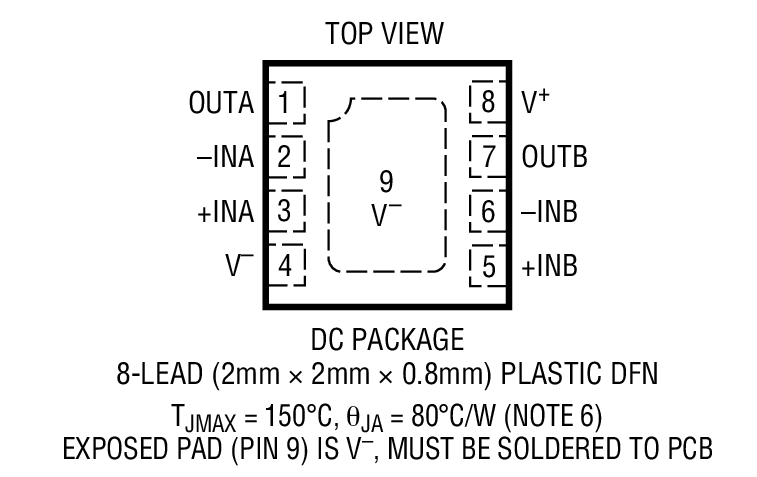

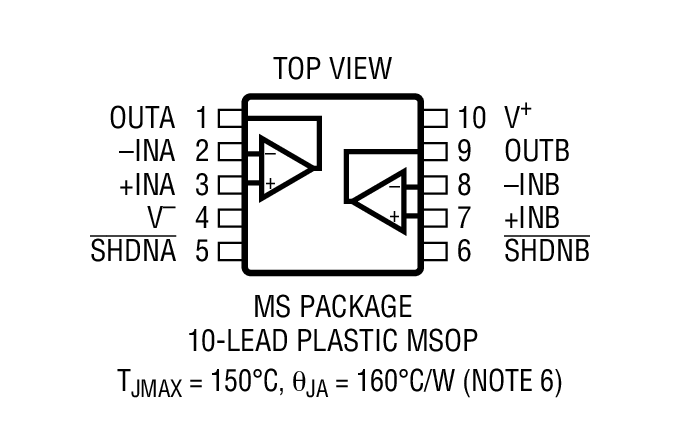

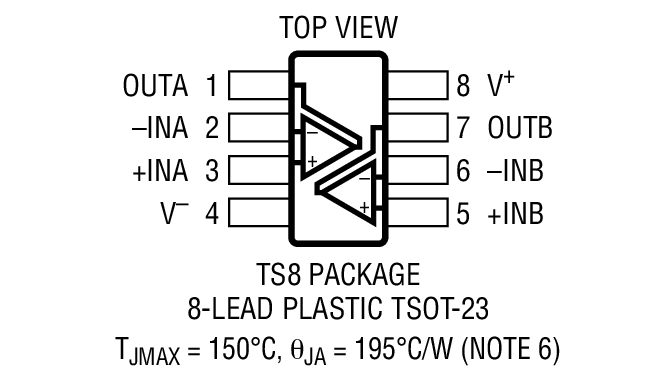

• 双通道器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN 封装

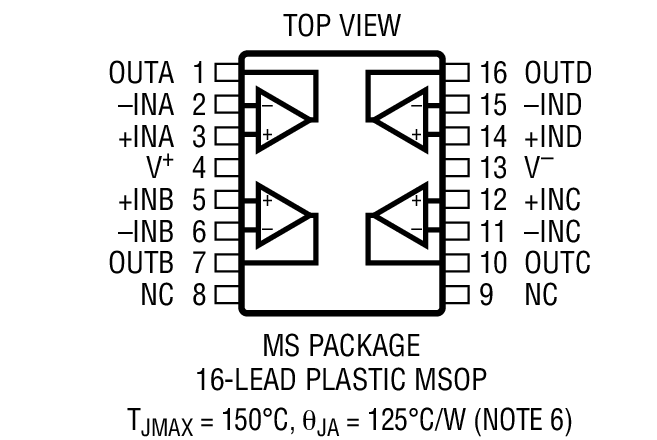

• 四通道器件采用 MS16 封装

产品详情和应用

LTC^®6258 / LTC6259 / LTC6260 是单通道 / 双通道 / 四通道运算放大器，具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在具有或没有电容性负载时提供稳定的单位增益。它们拥有 1.3MHz 增益-带宽乘积、0.24V/μs 转换速率，而且在采用 1.8V 至 5.25V 电源电压工作时，每个放大器仅消耗 20μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使 LTC6258 系列在诸多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合于高电源效率应用。

对于那些需要断电功能的应用，分别采用 2mm x 2mm DFN 和 MS10 封装的 LTC6258 和 LTC6259 提供了停机功能，该功能可把电流消耗降低至 7μA (最大值)。

LTC6258 系列可用作众多市售运放的直接替代产品，以减少功耗及改善输入 / 输出范围和性能。

• 微功率有源滤波器
• 便携式仪表
• 电池或太阳能供电型系统
• 汽车电子
