特性

• 低输入失调电压：
  125 μV（最大值）
• 低输入失调电压漂移
  - 0.2 μV/°C（典型值）
  - 1.5 μV/°C（最大值）
• 超低电源电流：
  每个放大器495 μA
• 宽电源电压范围：
  3 V至10 V
• 高速性能
  - −3 dB带宽： 105 MHz
  - 压摆率： 160 V/μs
  - 0.1%建立时间： 35 ns
• 轨到轨输出
• 输入共模范围：
  −VS − 0.1 V 至 +VS − 1 V
• 低噪声：
  5.9 nV/√Hz (100 kHz)；0.6 pA/√Hz (100 kHz)
• 低失真：
  −102 dBc/−116 dBc HD2/HD3 (100 kHz)
• 低输入偏置电流：
  470 nA（典型值）
• 动态功率调整
  - 高速开启时间： 完全建立时间：3 μs（最大值）
• 小型封装
  - 6引脚SC70、6引脚SOT-23

产品详情和应用

ADA4805-1是一款高速电压反馈型轨到轨输出放大器，具有低至495 μA的出色静态电流性能，是低功耗、高分辨率数据转换系统的理想选择。 尽管功耗很低，但该放大器仍然提供出色的整体性能。 该器件具有105 MHz高带宽（增益为1）、160 V/μs高压摆率以及最大125 μV低输入失调电压。

关断引脚允许进一步将静态电源电流降低至3 μA。 对于功率敏感型应用而言，关断模式可提供从关断到完全开启的3 μs极高速开启时间（输出为16位）。 这样，用户便可在两次ADC采样之间关断放大器，实现动态功耗管理。

这款放大器采用ADI公司专有的超快速互补双极性(XFCB)工艺制造，同时具备低电压和低电流噪声性能（5.9 nV/√Hz，0.6 pA/√Hz）。 ADA4805-1支持±1.5 V至±5 V宽电源电压范围以及3 V和5 V单电源，是高速、低功耗仪器仪表的理想之选。

ADA4805-1放大器采用6引脚SOT-23和6引脚SC70两种封装。 这些放大器的额定工作温度范围为−40°C至+125℃工业温度范围。

应用

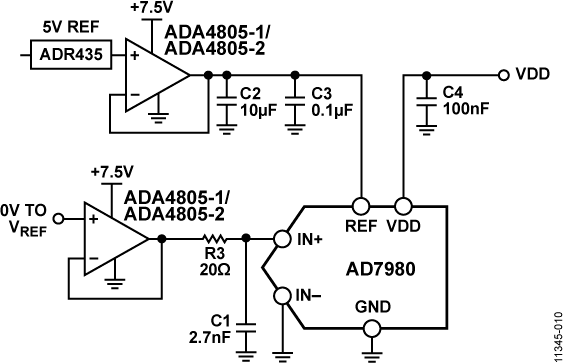

• 高分辨率、高精度ADC驱动器
• 电池供电仪器仪表
• 微功耗有源滤波器
• 便携式POS终端机
• 有源RFID读卡器
• 光电倍增管
• ADC基准电压源缓冲器
