特性

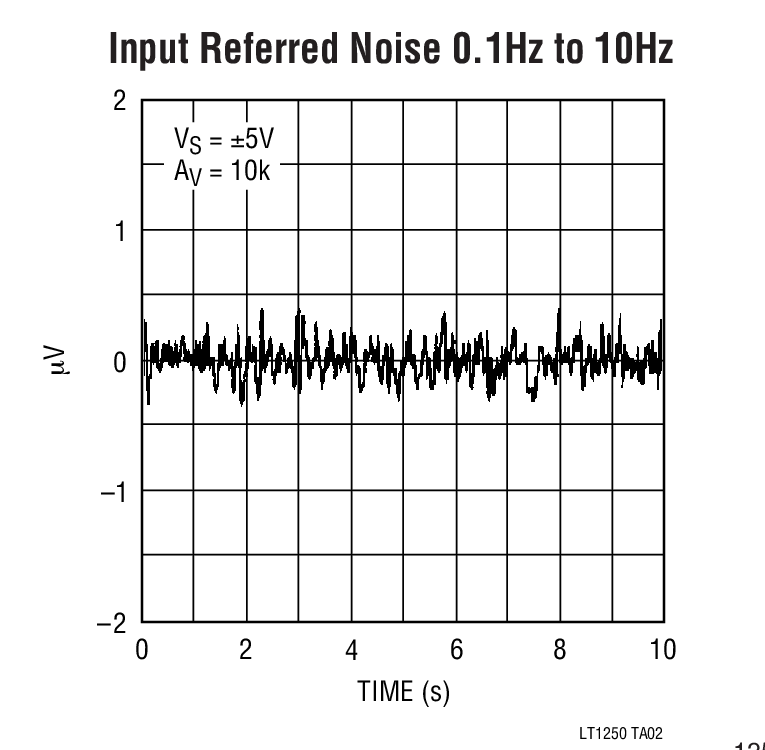

• 非常低的噪声：典型值为 0.75μV_P-P (0.1Hz 至 10Hz)
• DC 至 1Hz 噪声低于 OP-07
• 驱动 1k 负载时可实现全输出摆幅
• 失调电压：10μV (最大值)
• 失调电压漂移：50nV/ºC (最大值)
• 共模抑制比：110dB (最小值)
• 电源抑制比：115dB (最小值)
• 无需外部组件
• 引脚与标准的 8 引脚运放兼容

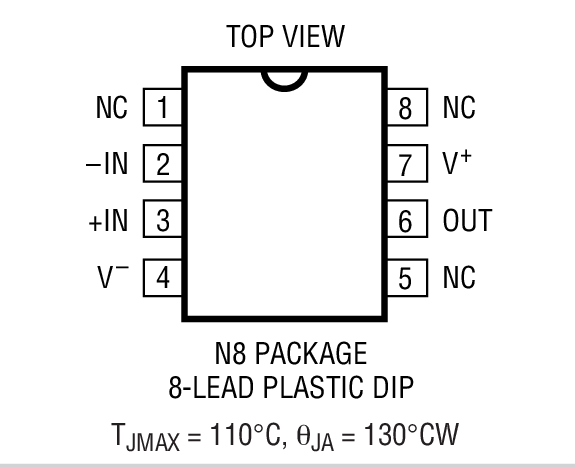

• 采用标准 8 引脚塑料 DIP 封装和 8 引脚 SO 封装



产品详情和应用

LTC^®1250 是一款高性能、非常低噪声零漂移运算放大器。LTC1250 兼具低的前端噪声和 DC 精度，从而使其非常适合与低阻抗桥式放大器配合使用。LTC1250 具有0.75μV_P-P (0.1Hz 至 10Hz) 的典型输入噪声和 0.2μV_P-P (0.1Hz 至 1Hz) 的典型输入噪声。LTC1250 具有 0.35μV_P-P 的 DC 至 1Hz 噪声指标，超越了包括 OP-07、OP-77 和 LT1012 在内的低噪声双极型器件。LTC1250 采用业界标准的单通道运放引出脚配置，并且不需要外部组件或调零信号，从而使其成为双极型运放的插入式替代产品。

LTC1250 纳入了一个能够采用单 5V 电源给一个 1k 负载提供 4.3V 驱动电压的改进型输出级；它将在采用 ±5V 电源驱动 5k 负载时实现 ±4.9V 的摆幅。当使用高于 12V 的单电源电压时，输入共模范围包括地电位。当采用一个 ±5V 电源时，电源电流为 3mA，而从正饱和及负饱和的过载恢复时间分别为 0.5ms 和 1.5ms。内部调零时钟设定在 5kHz 以实现更佳的低频噪声和失调漂移；无需外部连接。

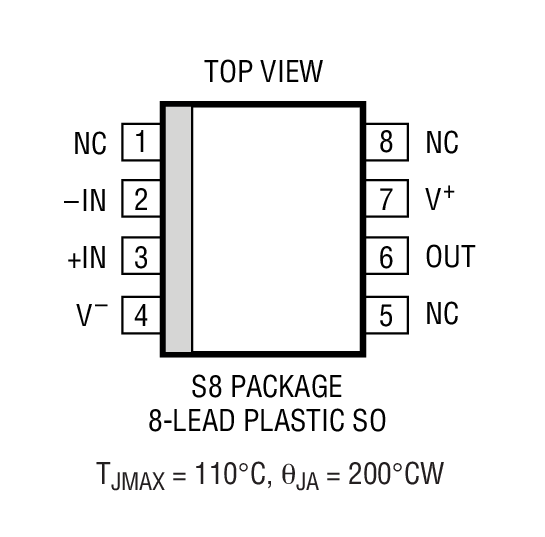

LTC1250 采用标准的 8 引脚塑料 DIP 封装和 8 引脚 SO 封装。

• 电子秤

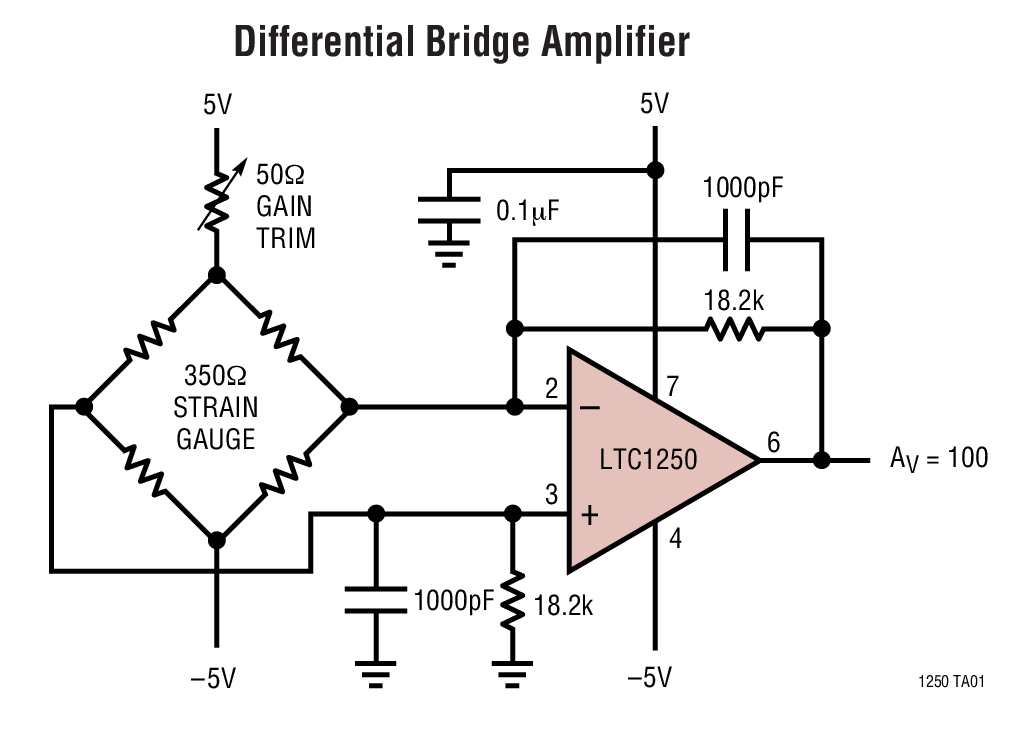

• 应变仪放大器
• 热电偶放大器
• 高分辨率数据采集
• 低噪声换能器
• 仪表放大器
