LT1467L

量产

微功率、四通道、精准、轨至轨输入和输出运算放大器

ADI亚德诺 LT1467L 产品介绍
2026-03-09 0次

特性


  • 轨至轨输入和输出
  • 低电源电流:75μA (最大值)
  • 390μV VOS(MAX) (对于 VCM = V 至 V+)
  • 高共模抑制比:83dB (最小值)
  • 高 AVOL:400V/mV (最小值)
  • 宽电源范围:2V 至 ±5V
  • 低输入偏置电流:6nA (典型值)
  • 120kHz 增益带宽乘积


产品详情和应用


LT®1466L / LT1467L 是双通道 / 四通道双极型运放,它们实现了轨至轨输入和输出操作能力与精准规格的结合。LT1466L / LT1467L 的输入级均运用一种专利技术进行了修整:一个位于负电源,而另一个则位于正电源。由此获得的共模抑制比 (83dB 最小值) 大大优于其他的轨至轨输入运放。在驱动一个 10k 负载时提供了 400V/mV 的最小开环增益,因而几乎消除了所有的增益误差。这两款运放的操作规格在 3V、5V 和 ±5V 电源。

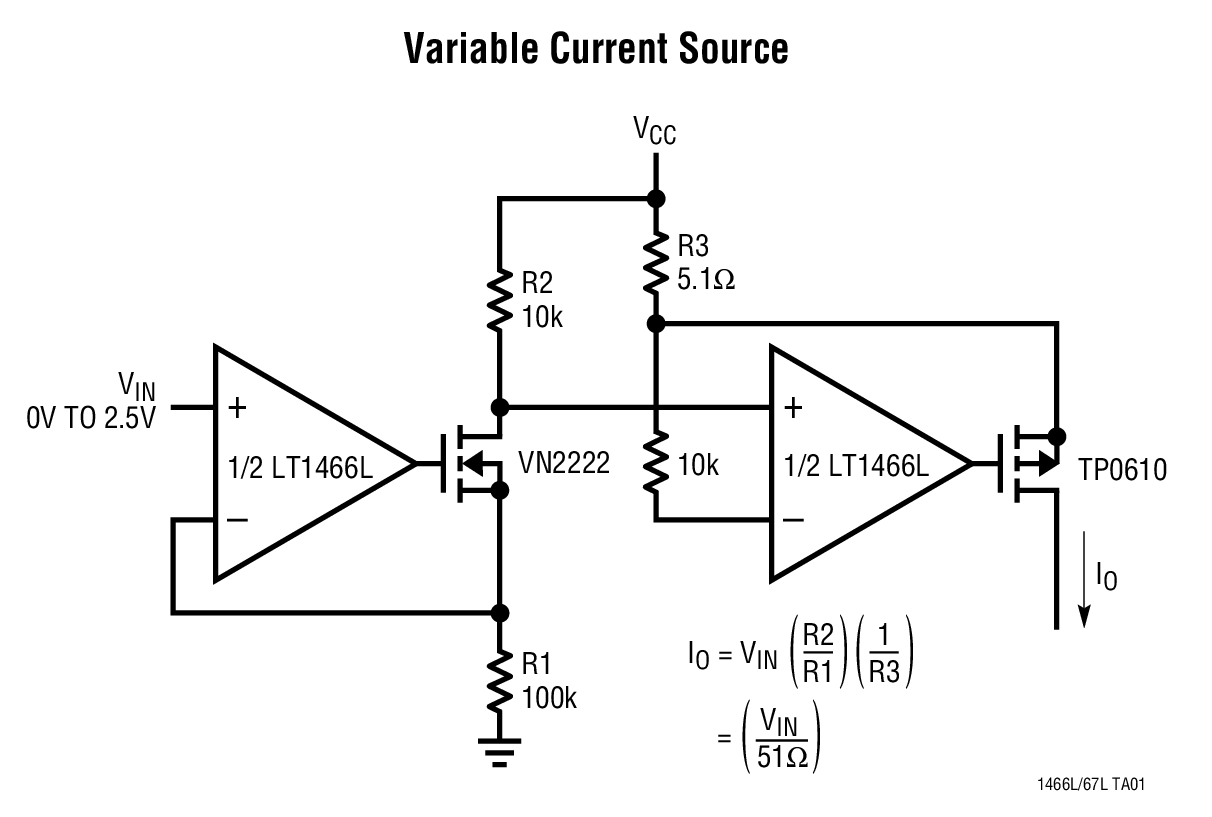

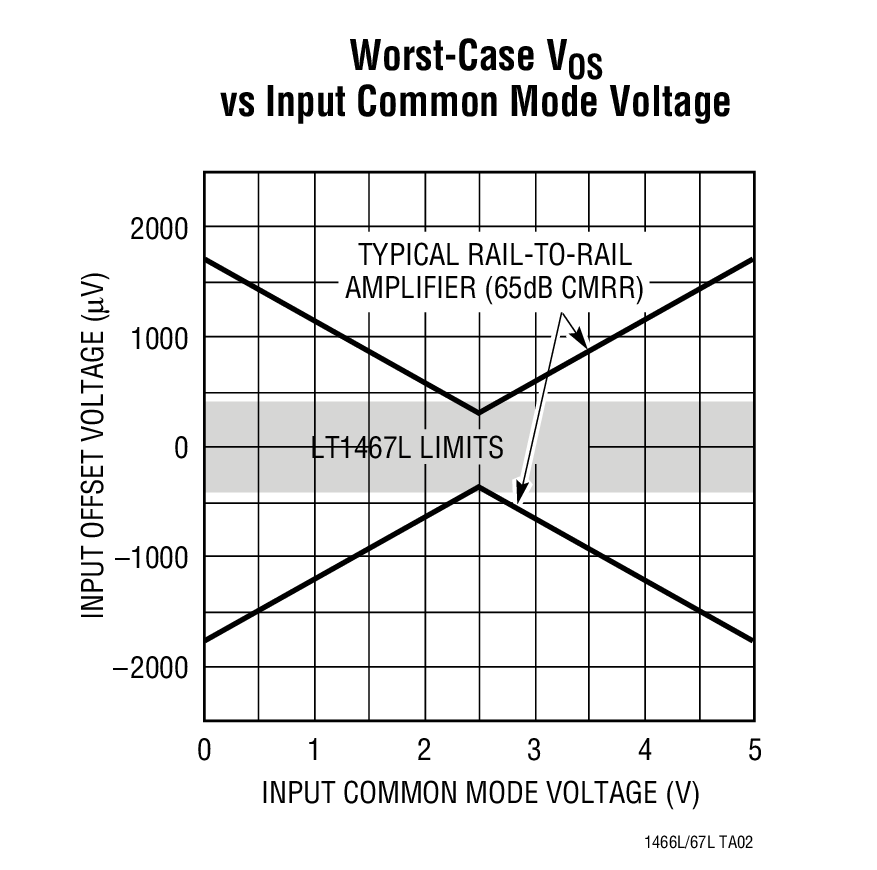

和其他的轨至轨放大器不同,LT1466L / LT1467L 最大值为 390μV 的输入失调电压在整个轨至轨输入范围内 (而不仅仅是在半电源电压) 得到保证。在下面的曲线图中,把 LT1466L / LT1467L 与一款仅规格在半电源电压的同类竞争器件的 VOS 性能指标进行了对比。由图可见,对于接近任一个电源电压的输入,LT1466L / LT1467L 的限制要严紧得多。

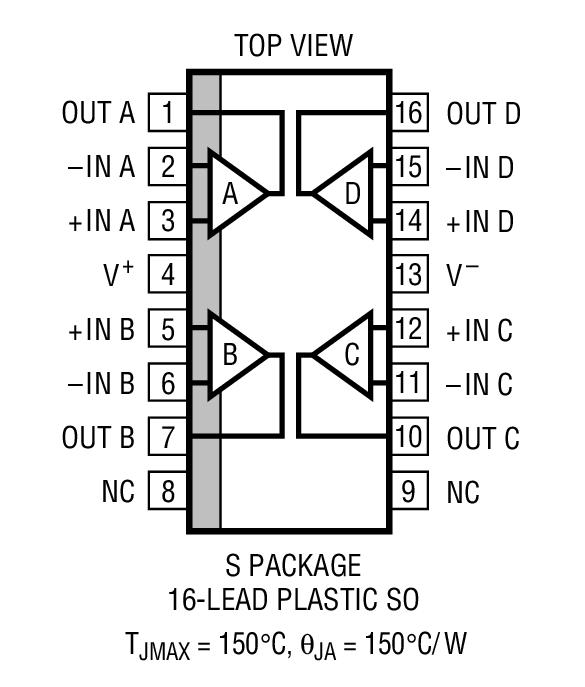

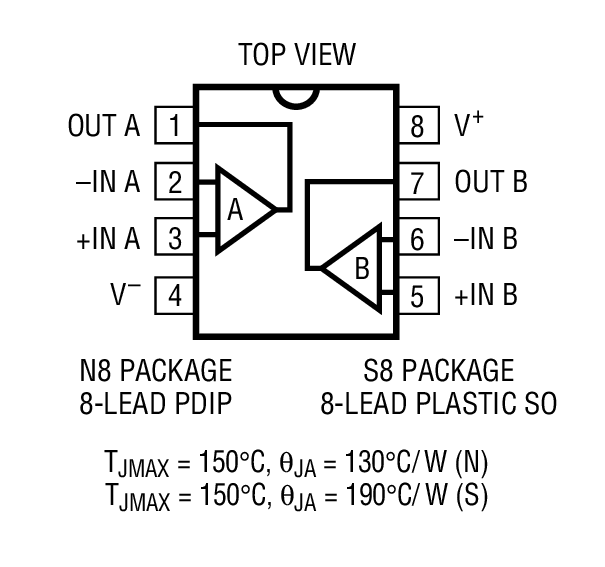

LT1466L 可提供具有标准双通道运放引出脚配置的 8 引脚PDIP 封装和 SO-8 封装。LT1467L 具有标准的四通道运放引出脚配置,可提供16 引脚窄体 SO 封装。



应用

  • 电源电流检测
  • 驱动 A/D 转换器
  • 测试设备放大器
