特性

• 差分或单端增益部件 (可调)
• –3dB 带宽，A_V = ±2：80MHz
• 转换速率：500V/μs
• 低成本
• 输出电流：±50mA
• 稳定时间：180ns (至 0.1%)
• 在 10MHz 的 CMRR：>40dB
• 差分增益误差：0.2%
• 差分相位误差：0.08°
• 单 5V 操作
• 可直接驱动电缆
• 具输出停机功能



产品详情和应用

LT^®1193 是一款专为采用 ±5V 或单 5V 电源工作而优化的视频差动放大器。这款通用型放大器具有独立的高输入阻抗正 (+) 和负 (–) 输入，并可在差分或单端配置中使用。此外，第二组输入为差分放大器提供了增益调节和 DC 控制功能。

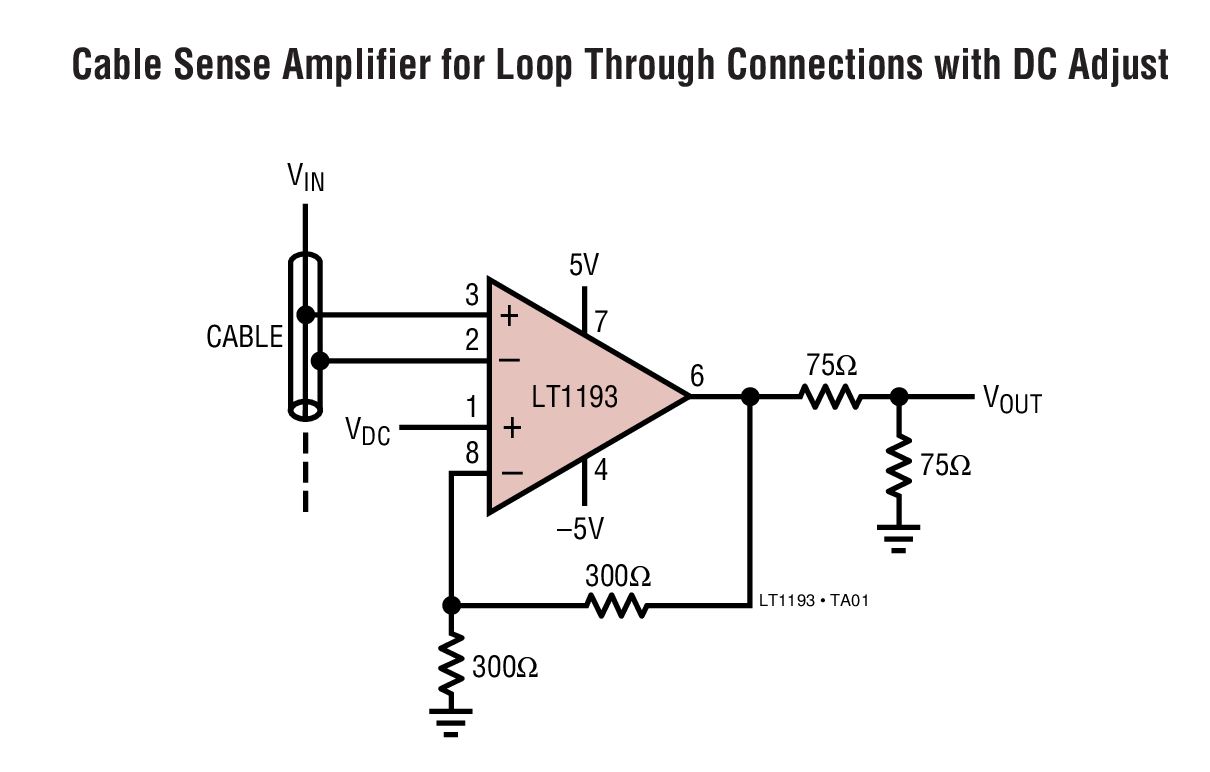

LT1193 500V/μs 的高转换速率、80MHz 的宽带宽和 ±50mA 的输出电流使其非常适合直接驱动电缆。停机功能可将功耗降低至仅为 15mW，并允许多个放大器驱动同一根电缆。

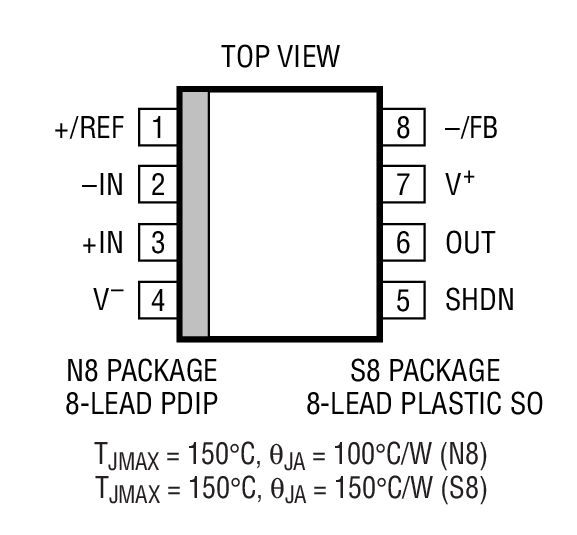

LT1193 采用 8 引脚 PDIP 封装和 SO 封装。

• 线路接收器
• 视频信号处理
• 电缆驱动器
• 振荡器
• 磁带和磁盘驱动系统
