特性

• 可以在输入高于 V^＋的条件下运作
• 轨至轨输入和输出
• 微功率：250µA 电源电流 (最大值)
• 工作温度范围：-55ºC 至 125ºC
• 增益带宽乘积：1.1MHz
• 摆率：0.4V/µs
• 低输入失调电压：350µV (最大值)
• 单电源输入范围：-0.4V 至 44V
• 高输出电流：25mA (最小值)
• 规格在 3V、5V 和 ±15V 电源
• 输出停机
• 输出可驱动 4700pF (利用输出补偿)
• 反向电池保护至 25V
• 高电压增益：800V/mV
• 高 CMRR：110dB
• 采用 8 引脚 MSOP、PDIP 和 SO 封装；以及一种纤巧型 (3mm x 3mm x 0.8mm) DFN 封装



产品详情和应用

LT^®1637 是一款采用全单电源和分离电源 (总电压为 2.7V 至 44V) 工作的坚固型运放。LT1637 具有一个 1.1MHz 的增益带宽乘积，且吸收的静态电流小于 250µA。可将 LT1637 关断，以使输出呈高阻抗状态并把静态电流减小至仅 3µA。LT1637 拥有反向电源保护功能：对于高达 25V 的反向电源其几乎不吸收电流。LT1637 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1637 能够驱动重负载；其轨至轨输出可驱动 25mA。当使用任选的 0.22µF 和 150Ω 补偿时，LT1637 可为高达 4700pF 的全电容性负载提供稳定的单位增益。

LT1637 具有一个独特的输入级，其可在高于正电源的电压条件下运作并保持高阻抗状态。输入可接受 44V (差分和共模)，即使在采用一个 3V 工作电源时也不例外。内置电阻器负责为输入提供针对低于负电源达 22V 之故障的保护。当输入比 V_EE 低 5V 或比 V_EE 高 44V 时不会发生输出反相，这与 V_CC 无关。

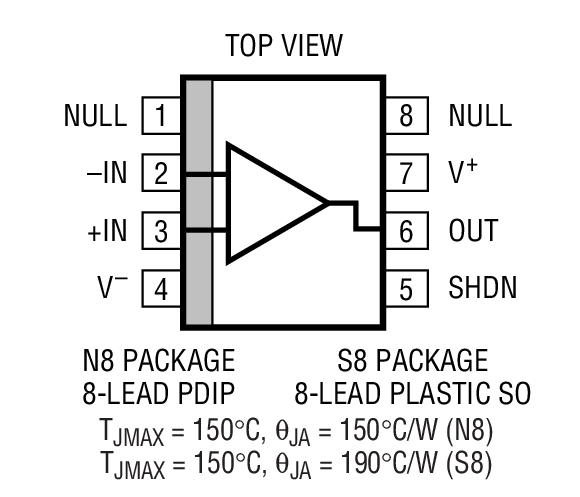

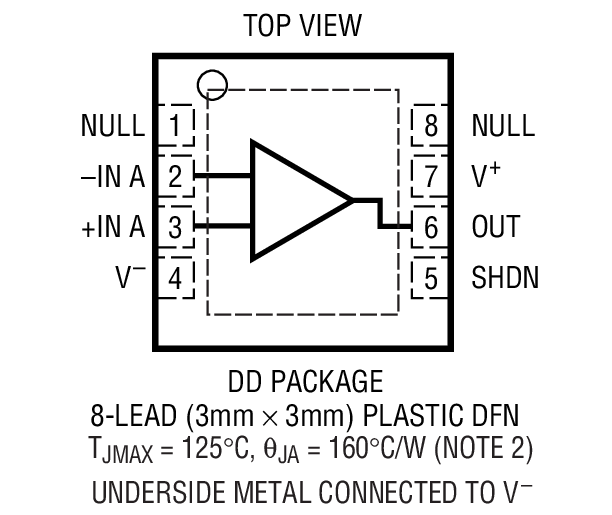

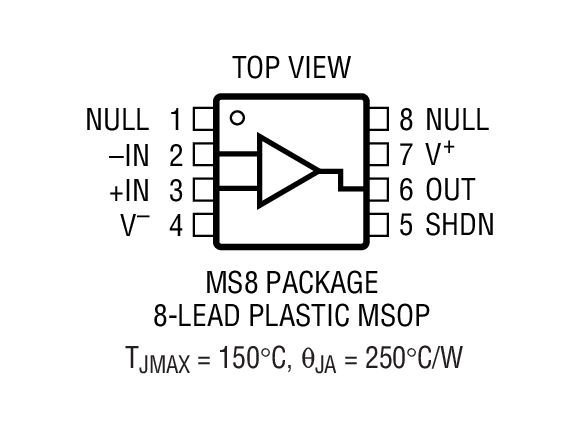

LT1637 运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1637 可提供3mm x 3mm x 0.8mm 双列细间距无引线封装 (DFN)。

• 电池或太阳能供电型系统
• 便携式仪表
• 传感器调理
• 电源电流检测
• 电池监视
• MUX 放大器
• 4mA 至 25mA 发送器
