特性

• 单电源供电
  轨到轨输出摆幅
  输入电压范围扩展至地电压以下
  单电源能力：5 V至36 V
  双电源能力：±2.5 V至±18 V
• 出色的负载驱动能力
  容性负载驱动：最高350 pF
  输出电流：15 mA（最小值）
• 出色的交流性能、低功耗
  静态电流：800 μA（最大值）
  单位增益带宽：1.8 MHz
  压摆率：3 V/μs
• 出色的直流性能
  输入失调电压：800 μV（最大值）
  失调电压漂移：2 μV/°C（典型值）
  输入偏置电流：25 pA（最大值）
• 低噪声：13 nV/√Hz (10 kHz)

产品详情和应用

AD820是一款精密、低功耗、FET输入运算放大器，可以采用5 V至36 V单电源或±2.5 V至±18 V双电源供电。该放大器具有单电源供电能力，输入电压范围可扩展至负供电轨以下，因此在单电源模式下可以处理地电压以下的输入信号。输出电压摆幅可扩展至各供电轨10 mV以内，以提供最大的输出动态范围。

直流精度性能包括最大800 μV的失调电压、2 μV/°C的失调电压漂移、小于25 pA的典型输入偏置电流以及低输入电压噪声，源阻抗最高可达1 GΩ。单位增益带宽为1.8 MHz，10 kHz时总谐波失真(THD)为−93 dB，压摆率为3 V/μs，电源电流低至800 μA。AD820可直接驱动最高350 pF的容性负载，并可提供最低15 mA的输出电流。因此，该放大器能够处理各种负载情况。上述交流性能与直流性能相结合，以及出色的负载驱动能力，使该放大器具有丰富多样的功能，适合单电源用户使用。

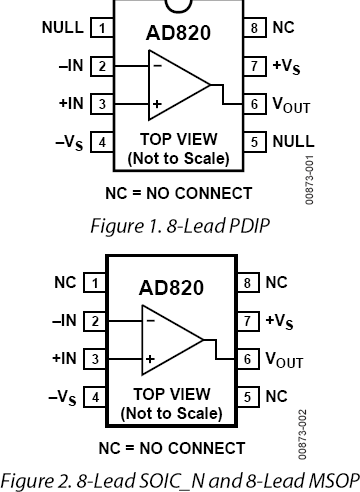

AD820提供两种性能等级产品：A级和B级，二者的额定温度范围均为−40°C至 +85°C工业温度范围。AD820提供三种8引脚封装：塑封DIP (PDIP)、表贴(SOIC)和(MSOP)。

应用

数据手册, Rev. F, 11/08
