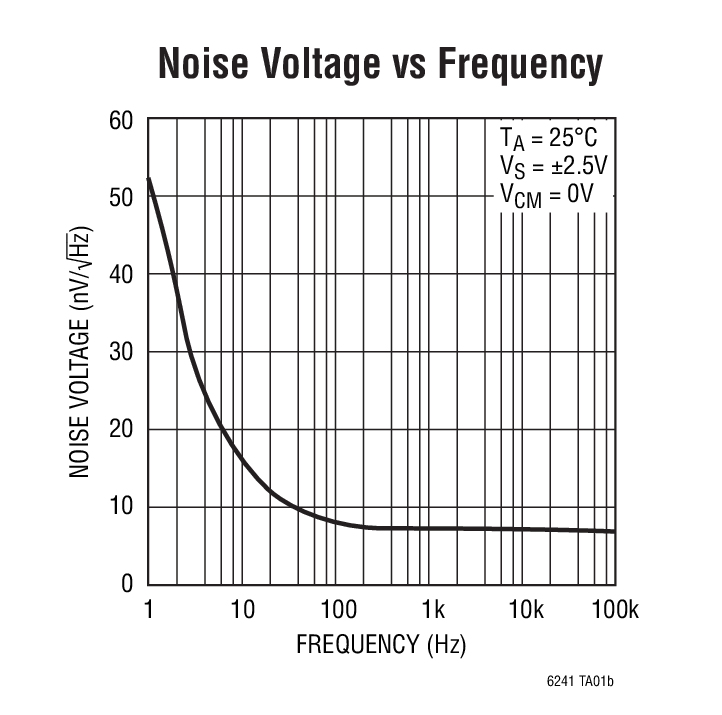

• 0.1Hz 至 10Hz 噪声：550nV_P-P
• 输入偏置电流：

  • 0.2pA (25°C 时的典型值)
  • 1pA 最大值 (LTC6240)
• 低失调电压：125μV (最大值)
• 低失调漂移：2.5μV/°C (最大值)
• 增益带宽乘积：18MHz
• 轨至轨输出摆幅
• 工作电源：

  • 2.8V 至 6V LTC6240 / LTC6241 / LTC6242
  • 2.8V 至 ±5.5V LTC6240HV / LTC6241HV / LTC6242HV
• 低输入电容
• H 等级器件温度范围：-40°C 至 125°C

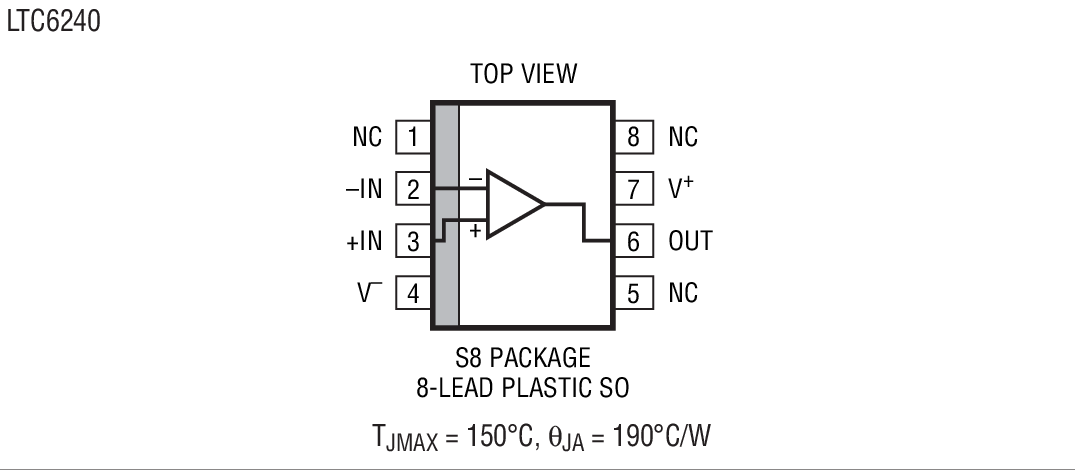

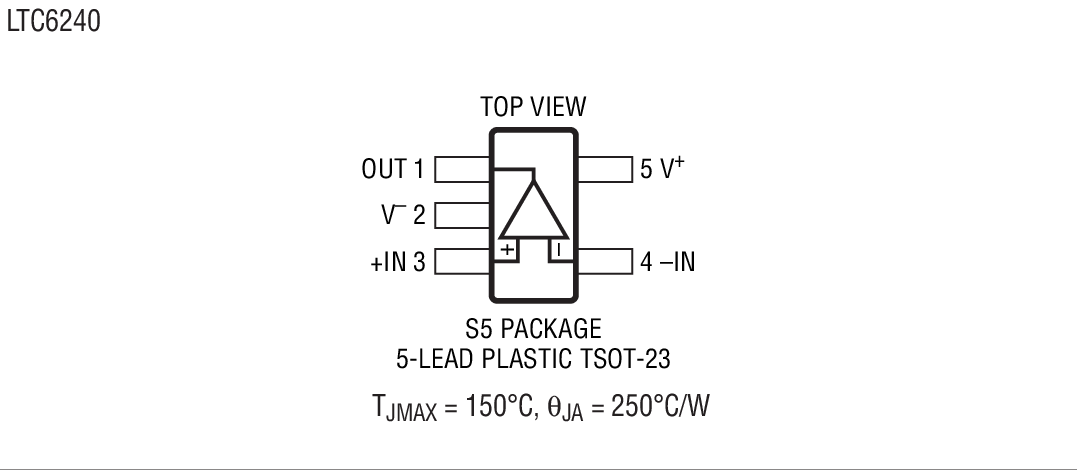

• 单通道器件 LTC6240 采用 5 引脚扁平 (高度仅 1mm) ThinSOT^™ 封装和 8 引脚 SO 封装 (用于 PCB 保护环)

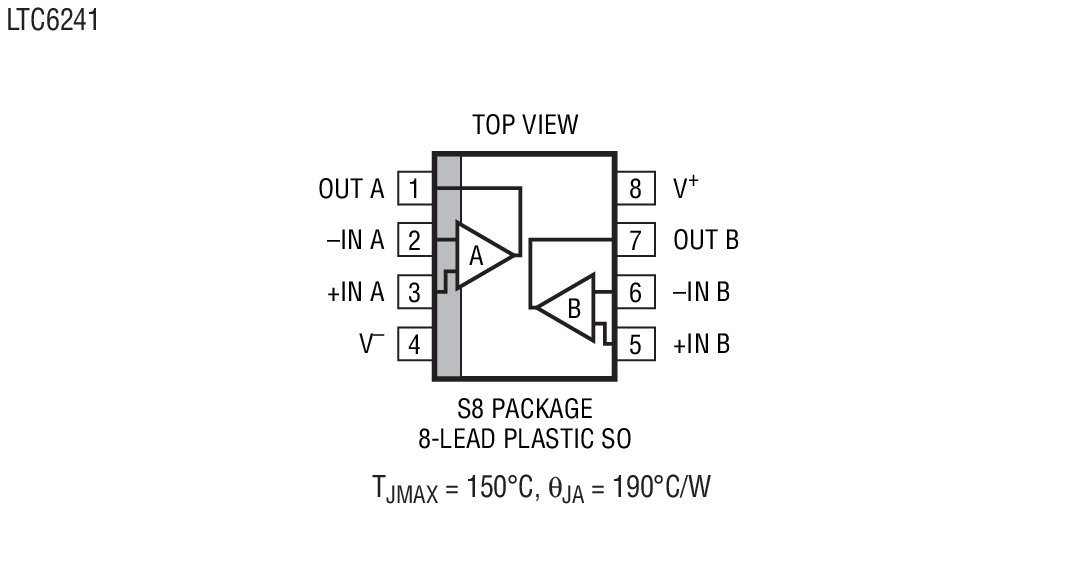

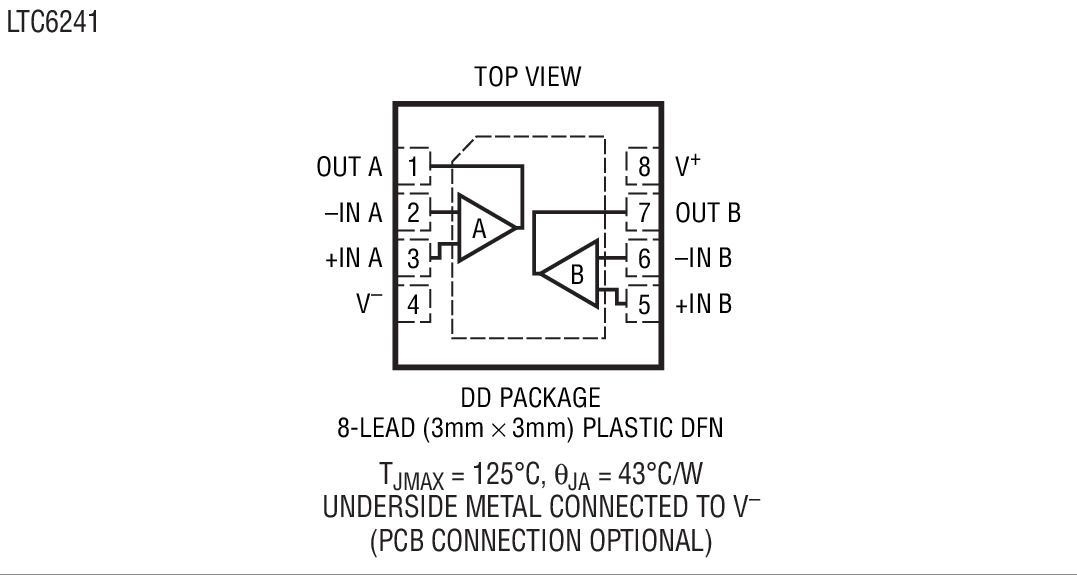

• 双通道器件 LTC6241 采用 8 引脚 SO 封装和纤巧型 DFN 封装

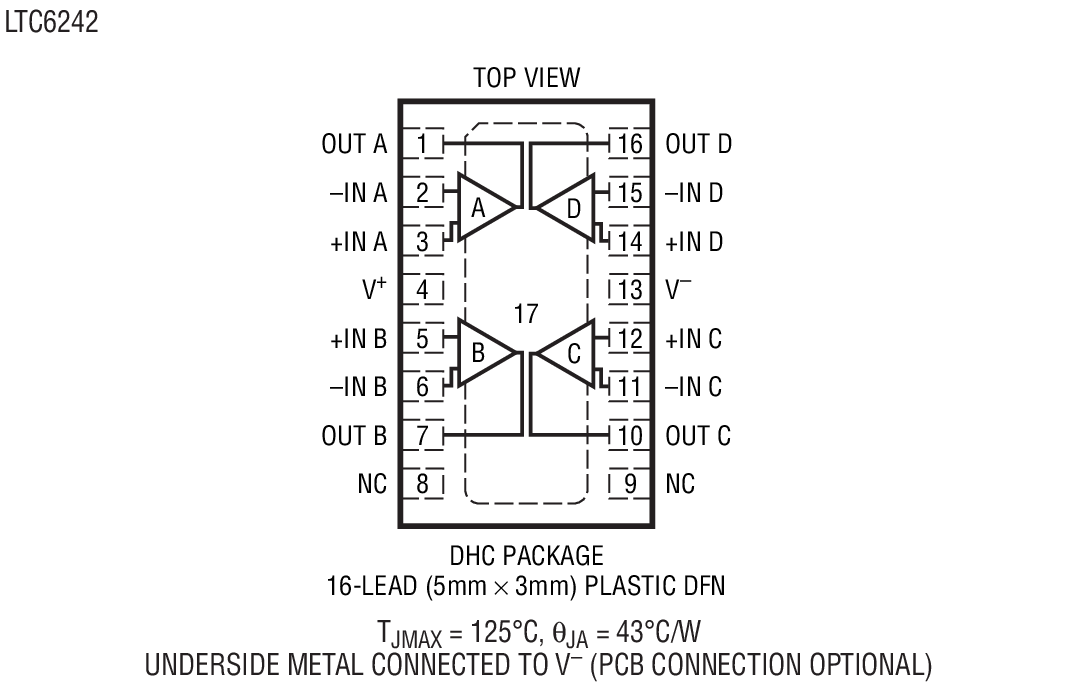

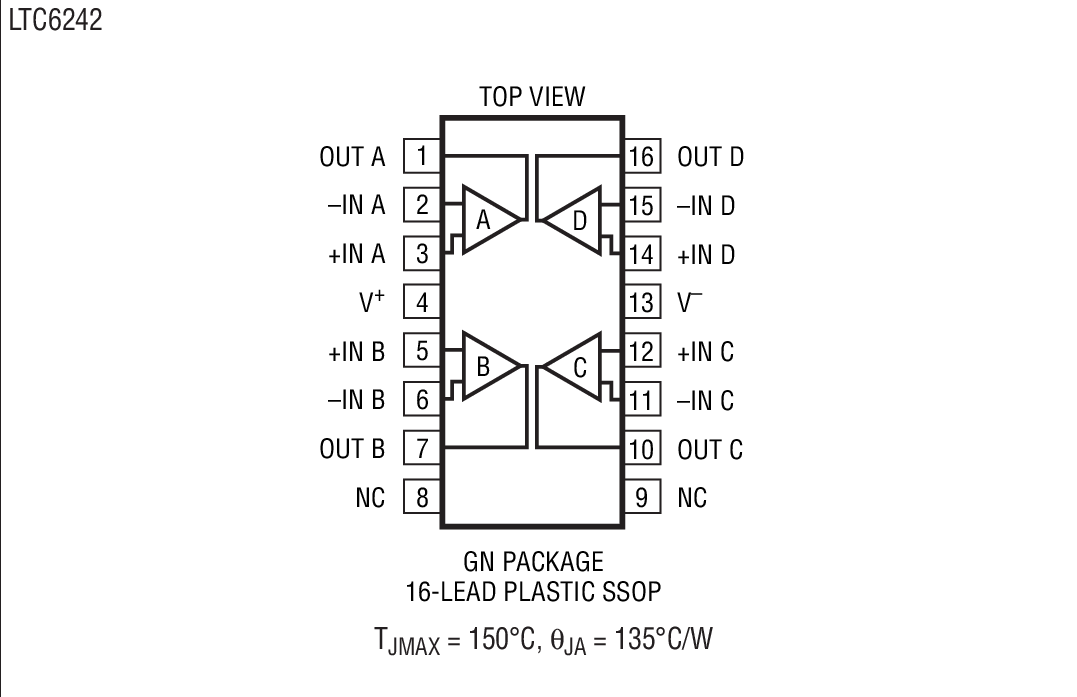

• 四通道器件 LTC6242 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装

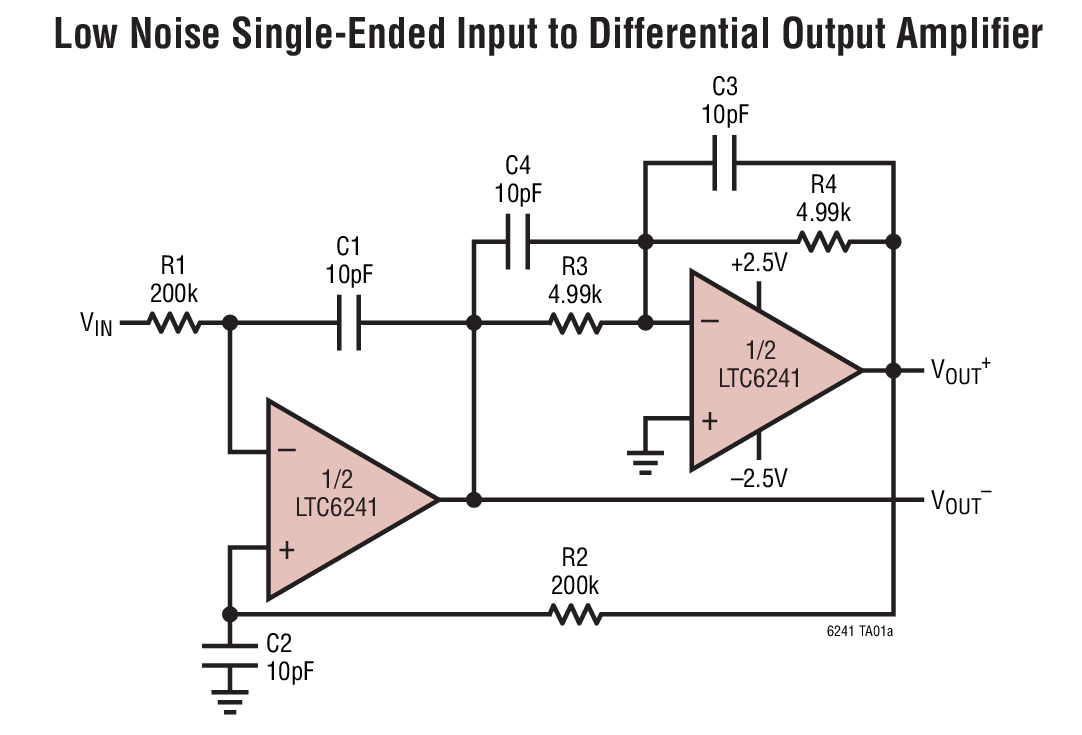

产品详情和应用

LTC^®6240 / LTC6241 / LTC6242 是单通道、双通道和四通道低噪声、低失调、轨至轨输出、具稳定单位增益的 CMOS 运算放大器，它们具有 1pA 的输入偏置电流。在单通道器件 LTC6240 上，最大输入偏置电流保证为 1pA。较之传统的 CMOS 运算放大器，仅 550nV_P-P 的 0.1Hz 至 10Hz 噪声以及一个仅 125μV 的失调有了显著的改善。此外，噪声保证低于 10nV/√Hz (在 1kHz)。18MHz 的增益带宽、10V/μs 的转换速率、以及宽电源范围和低输入电容，使得这些器件非常适合于快速信号处理放大器。

这些运放具有在任一电源轨的 30mV 以内摆动的输出级，以较大限度地扩展低电源电压应用中的信号动态范围。输入共模范围延伸至负电源。LTC6240 / LTC6241 / LTC6242的技术规格针对 3V 和 5V 电源进行了全面拟订，而 HV 版本则可确保器件在采用 ±5V 电源电压的条件下正常运作。

LTC6240 采用 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LTC6241 采用 8 引脚 SO 封装，而对于紧凑型设计，它可以提供纤巧型双侧引脚细间距无引线 (DFN) 封装。LTC6242 采用 16 引脚 SSOP 封装和5mm x 3mm DFN 封装。
