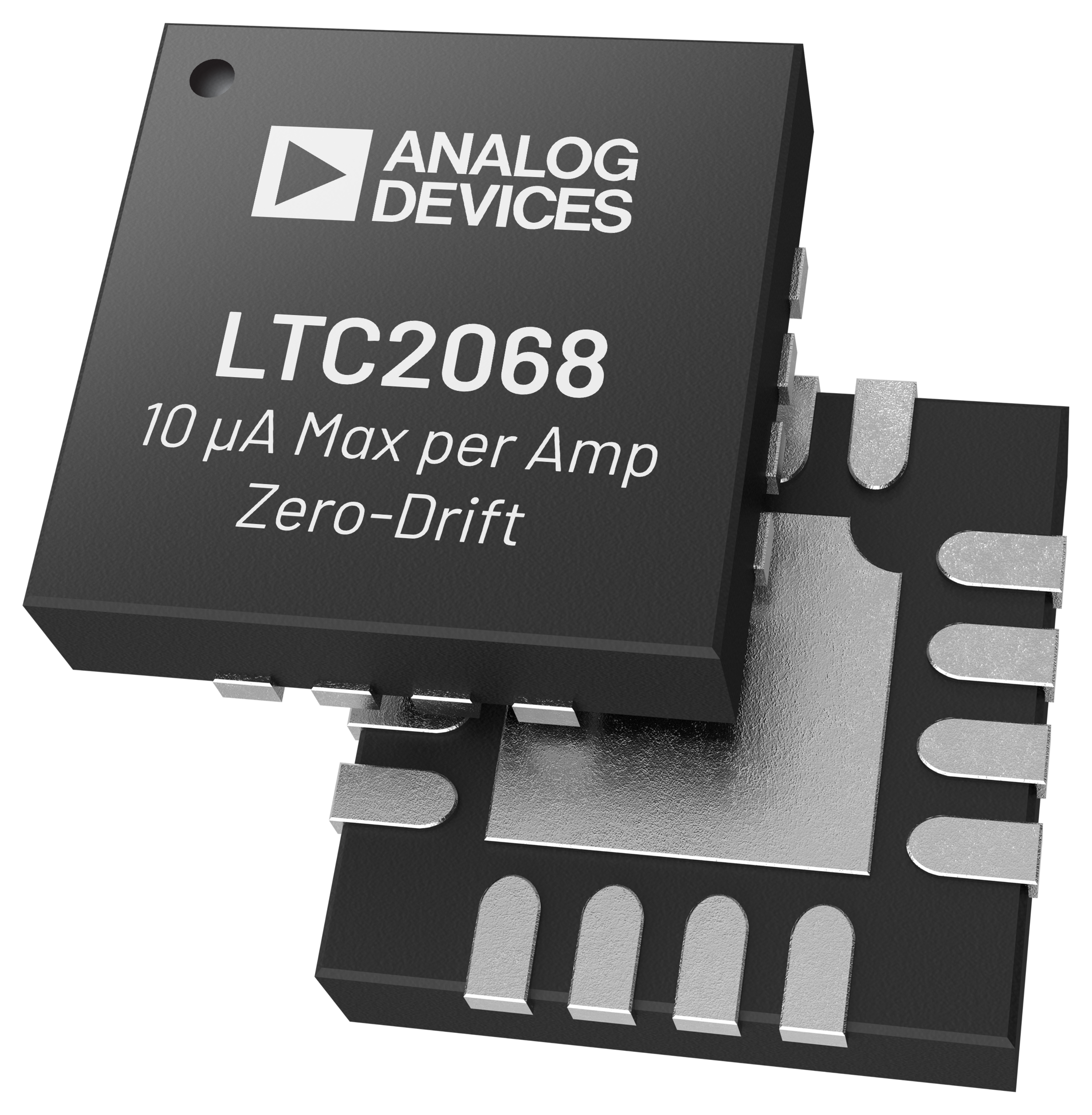

ADI亚德诺 LTC2068 产品介绍
2026-03-09
0次
特性
- 低电源电流：最大 10μA（每个放大器）
- 失调电压：5μV（最大值）
- 失调电压漂移：0.02μV/°C（最大值）
- 输入偏置电流：
- 5 pA（典型值）
- 50 pA（最大值）， –40°C 至 85°C
- 150 pA（最大值）， –40°C 至 125°C
- 集成 EMI 滤波器（1.8 GHz 时 90 dB 抑制）
- 关断电流：最大 170 nA（每个放大器）
- 轨到轨输入和输出
- 工作电源范围 1.7 V 至 5.25 V
- AVOL：140 dB（典型值）
- 低电荷上电，适用于占空比应用
- 额定温度范围：
- –40°C ~ 85°C
- –40°C ~ 125°C
- SC70, TSOT23, MS8, DFN10, TSSOP14 以及 QFN16 封装
产品详情和应用
LTC2066/LTC2067/LTC2068分别是单通道、双通道、四通道低功耗、零漂移、100 kHz放大器。LTC2066/LTC2067/LTC2068支持以极低功耗实现高分辨率测量。
每个放大器的典型电源电流为7.5μA，最大值为10μA。可用关断模式已经过优化，可较大限度地降低占空比应用中的功耗，并且上电期间的电荷损耗很低，系统总功耗得以降低。
LTC2066/LTC2067/LTC2068的自校准电路可实现非常低的输入失调（最大5μV）和失调漂移(0.02μV/°C)。最大输入偏置电流仅为35pA，在整个额定温度范围内不超过150pA。LTC2066/LTC2067/LTC2068的极低输入偏置电流允许在反馈网络中使用节省功耗的高值电阻。
凭借超低静态电流和出色的精度，LTC2066/LTC2067/LTC2068可作为便携式、能量收集和无线传感器应用中的信号链构建模块。

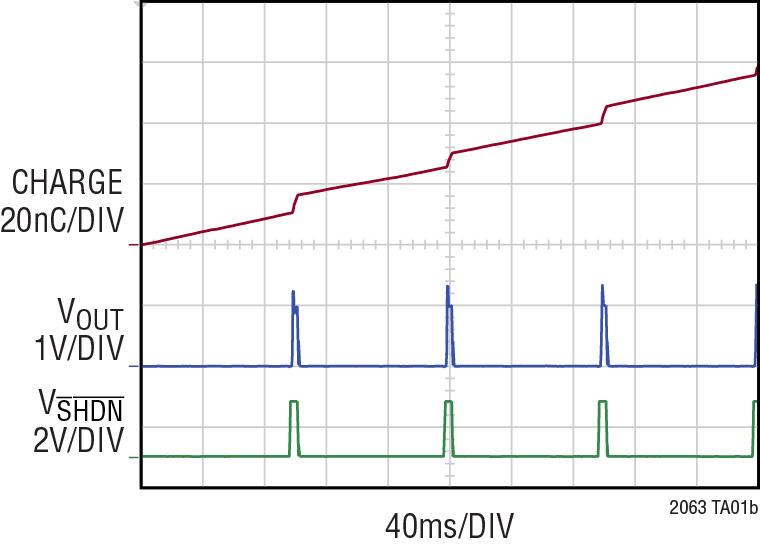

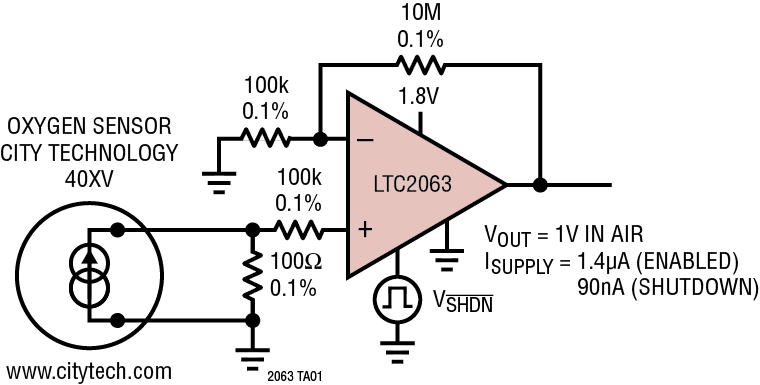

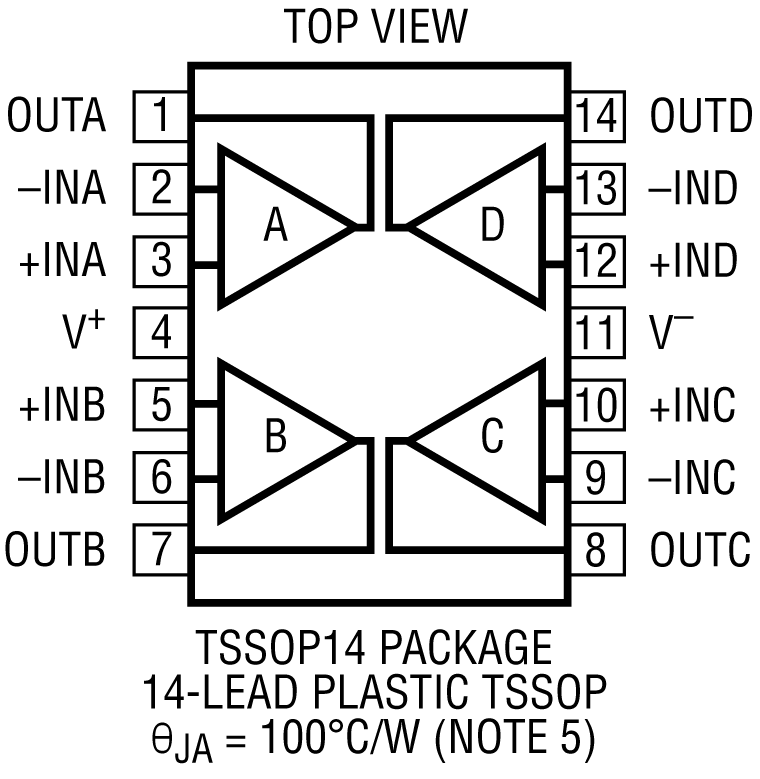

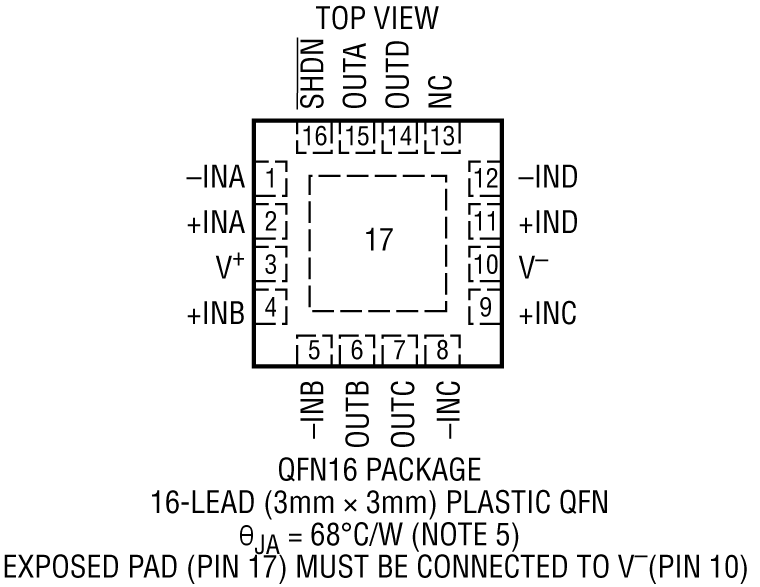

LTC2066采用6引脚SC70和5引脚TSOT-23两种封装。LTC2067采用8引脚MSOP和10引脚DFN两种封装。LTC2068提供14引脚TSSOP和16引脚3mm × 3mm QFN两种封装。这些器件的额定温度范围为–40°C至85°C和–40°C至125°C。
应用
- 无线Mesh网络中的信号调理
- 便携式仪器仪表系统
- 低功耗传感器调理
- 气体探测
- 温度测量
- 医疗仪器
- 能量收集应用
- 低功耗电流检测
