特性

• 最大±32.5V的电源电压
• 高达±35V的输出保护
• 可编程输出(外加超范围)
  • ±10V
  • 0至10V
  • 0至5V
  • ±20mA
  • 0至20mA
  • 4至20mA
• 电流输出驱动0至1kΩ负载
• 电压输出驱动低至1kΩ的负载
• HART兼容
• 整个温度范围内具有2ppm的增益误差漂移
• SPI接口，带菊链功能
• 支持+4.096V (MAX15500)或+2.5V (MAX15501)满量程输入信号
• 多种错误报告
  • 短路和过流保护
  • 开路检测
  • 欠压检测
  • 过热保护
• 40µs快速建立时间

产品详情和应用

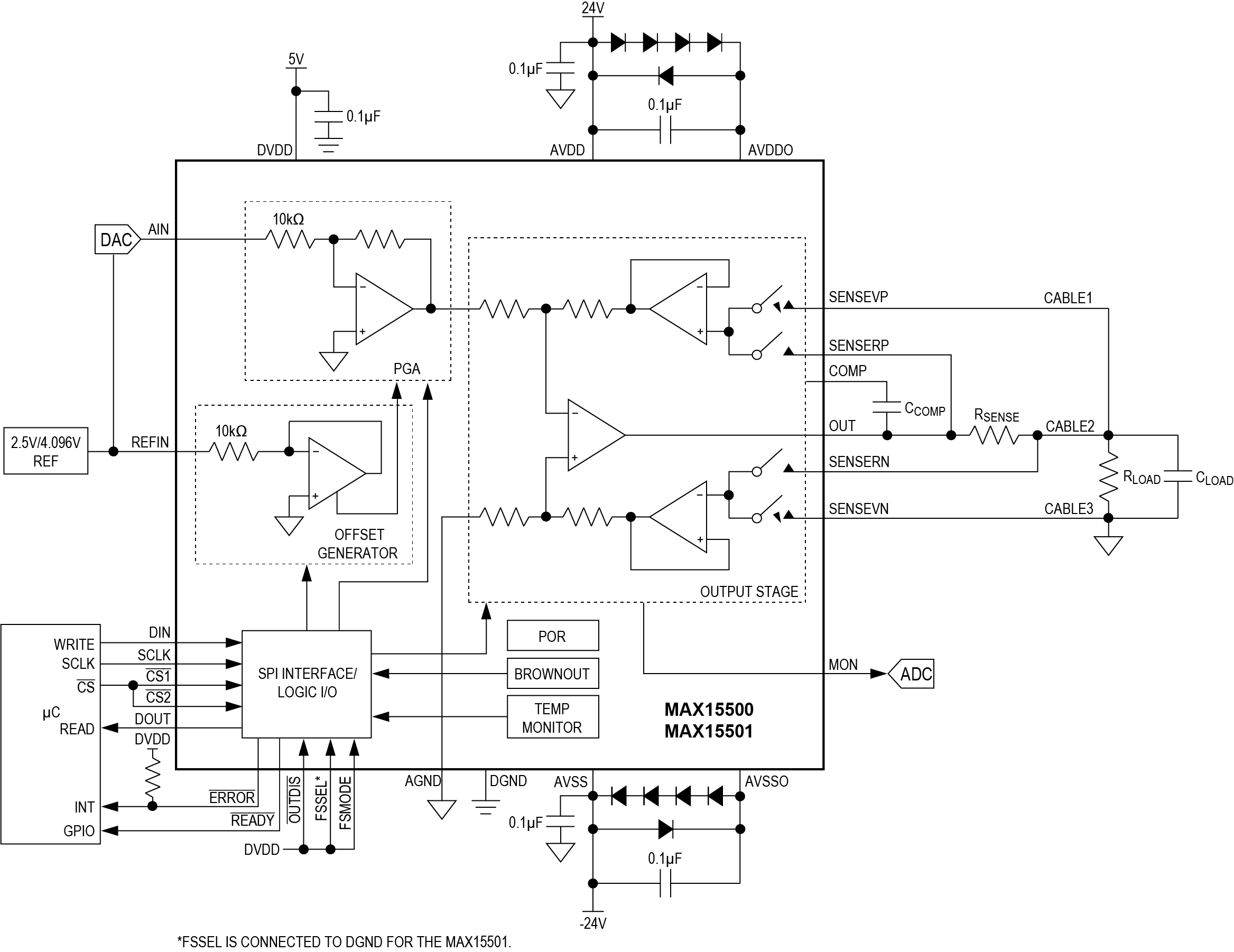

MAX15500/MAX15501模拟输出调理器提供与控制电压信号成正比的可编程电流(最大±24mA)或电压(最大±12V)输出。控制电压通常来自外部DAC，DAC的输出电压范围为0至4.096V (对于MAX15500)和0至2.5V (对于MAX15501)。输出电流和电压可选择配置为单极性或双极性。在单极性配置中，5%满量程(FS)的控制电压产生标称为0A或0V的输出，实现欠范围驱动能力。100%FS的控制电压产生两个可编程电平(105%FS或120%FS)之一，实现超范围驱动能力。MAX15500/MAX15501的输出具有过流保护以及短路至地或电源电压(高达±35V)的保护能力。器件还监测过热及电源欠压状态，电源欠压门限可编程。

MAX15500/MAX15501可通过SPI™接口进行编程，实现菊链工作模式。MAX15500/MAX15501通过SPI接口和一路漏极开路中断输出提供各种错误报告。器件还提供一路模拟输出，以监视负载状态。

MAX15500/MAX15501工作在-40°C至+105°C温度范围，器件采用32引脚、5mm x 5mm TQFN封装。

应用

• 分布式I/O
• 嵌入式系统
• 工业控制与自动化
• 可编程逻辑控制器(PLC)
