ADI亚德诺 ADA4098-1 产品介绍
2026-03-09
0次
特性
- 超宽共模输入范围：−VS − 0.1 V至−VS + 70 V
- 宽电源电压范围：+3 V至+50 V（测PSRR时电源为±25 V）
- 低电源电流：每通道165μA（典型值）
- 低输入失调电压：±35 μV（最大值）

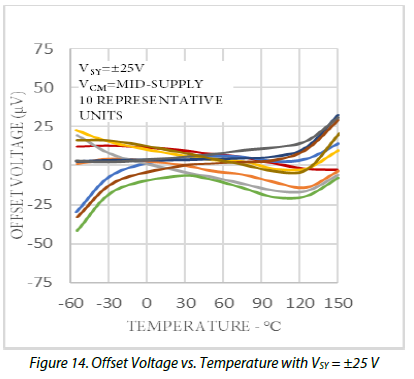

- 低输入失调电压漂移：±0.5 μV/°C（最大值，B级）
- 低输入电压噪声
- 1/f噪声转折频率：6 Hz（典型值）
- 400 nV p-p（0.1 Hz至10 Hz，典型值）
- 17 nV/√Hz（100 Hz，典型值）
- 高速
- GBP：1.05 MHz（fTEST = 2.5 kHz，典型值）
- 摆率：0.85 V/μs（ΔVOUT = 25 V，典型值）
- 低关断电源电流：20 μA（最大值）
- 低输入失调电流：±700 pA（最大值）
- 大信号电压增益：126 dB（ΔVOUT = 3.5 V，最小值）
- 共模抑制比(CMRR)：120 dB（VCM = −0.1 V至+70 V，最小值）
- PSRR：123 dB（VSY = +3 V至±25 V，最小值）

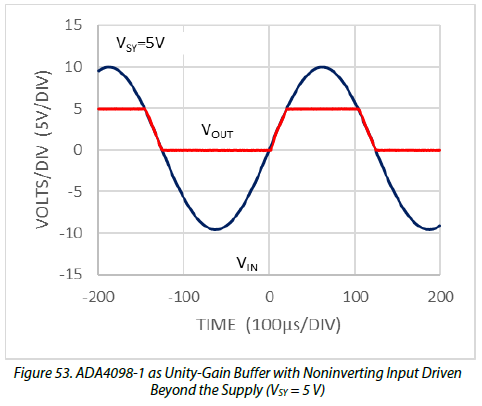

- 输入过驱时无相位反转
- ±3 kV HBM和±1.25 kV FICDM
- 宽工作温度范围：-55°C至+150°C（H级）
产品详情和应用
ADA4098-1和ADA4098-2均为稳定可靠的单通道/双通道、精密、轨到轨输入/输出运算放大器，输入电压范围为−VS至+VS及以上，在本数据手册中被称为Over-The-Top™。这些器件具有<35 μV的失调电压，<700 pA的输入偏置电流(IB)，可以使用3 V至50 V的单电源或双电源供电。ADA4098-1和ADA4098-2每通道消耗165 μA电源电流。
ADA4098-1和ADA4098-2 Over-The-Top™输入级针对恶劣环境提供稳健的输入保护功能。输入可以承受高达80 V的差分电压，而不损坏或降低直流精度。工作共模输入电压范围为轨到轨至以上，可以比–VS高70 V，与+VS电源无关。
ADA4098-1和ADA4098-2单位增益稳定，每通道可以驱动高达20 mA的负载。这些器件也可以驱动高达200 pF的容性负载。这些放大器支持低功耗关断。

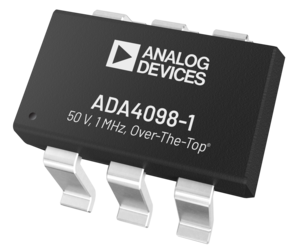

ADA4098-1采用标准的6引脚纤薄小型晶体管(TSOT)封装。ADA4098-2提供三种封装：8引脚标准小型(SOIC_N)封装，8引脚小型封装(MSOP)，以及10引脚架构芯片级封装(LFCSP)。
应用
- 工业传感器信号调理

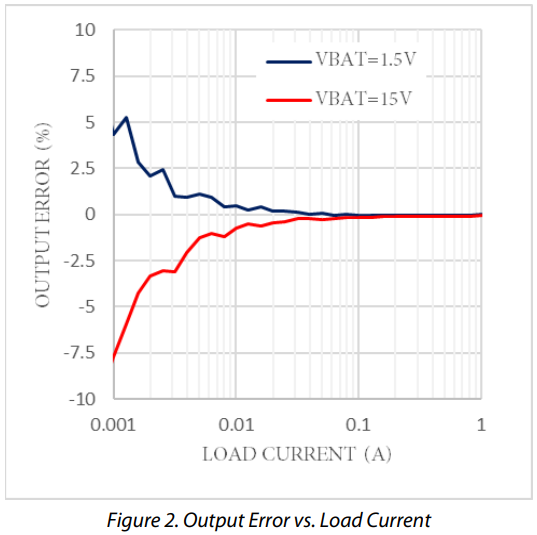

- 电源电流检测
- 电池和电源监控
- 恶劣环境下的前端放大器
- 4 mA至20 mA变送器
