ADI亚德诺 LT6232 产品介绍

2026-03-09 0次

特性

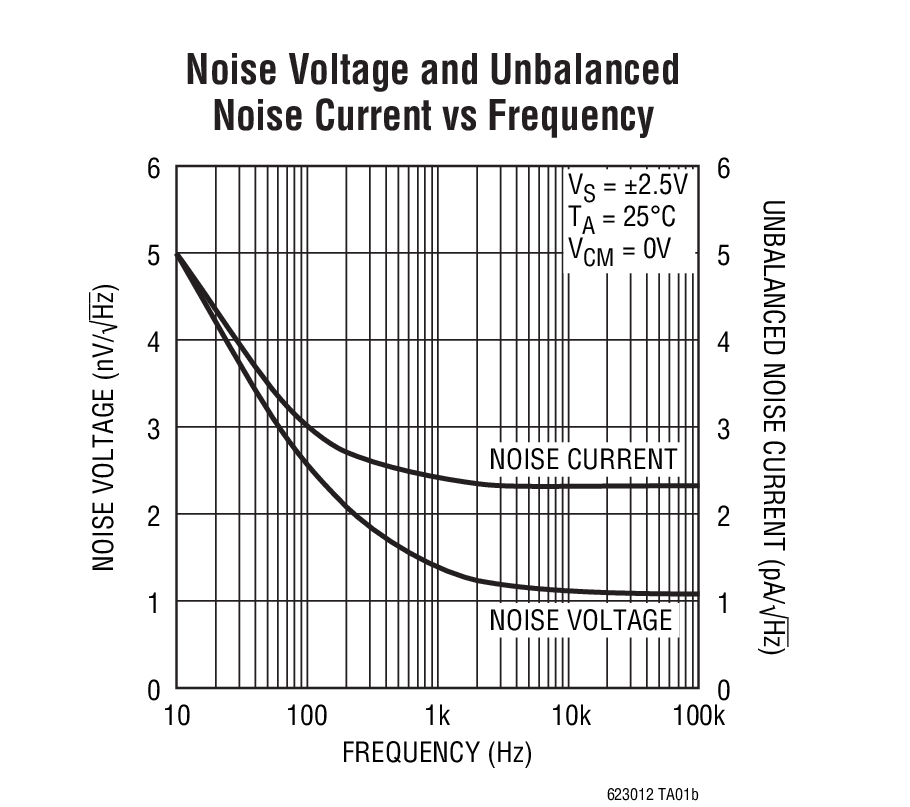

低噪声：1.1nV/√Hz
低电源电流：每个放大器的最大电源电流为 3.5mA
低失调电压：350μV (最大值)
增益带宽乘积：
- LT6230：215MHz；A_V ≥ 1
- LT6230-10：1450MHz；A_V ≥ 10
宽电源范围：3V 至 12.6V
轨至轨输出摆幅

共模抑制比：115dB (典型值)
输出电流：30mA
工作温度范围：-40ºC 至 85ºC
LT6230 停机电流至 10μA (最大值)
LT6230 / LT6230-10 采用扁平 (高度仅 1mm) ThinSOT^™ 封装

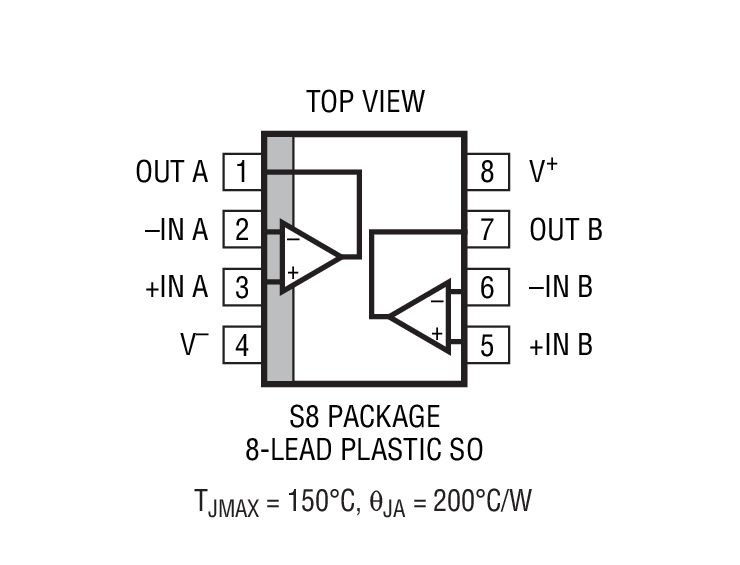

双通道器件 LT6231 采用 8 引脚 SO 封装和纤巧型 DFN 封装

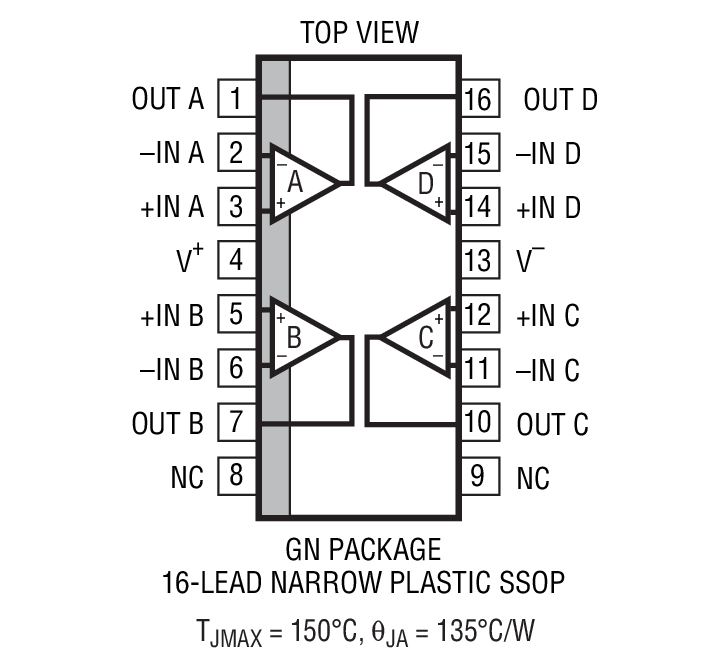

LT6232 采用 16 引脚 SSOP 封装

产品详情和应用

LT^®6230 / LT6231 / LT6232 是单通道 / 双通道 / 四通道低噪声、轨至轨输出、单位增益稳定的运算放大器，具有 1.1nV/√Hz 的噪声电压，且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起，并专为低电源电压信号调理系统而优化。LT6230-10 是一款专为较高增益应用而优化的单通道放大器，因而产生了较高的增益带宽和转换速率。LT6230 和 LT6230-10 包括一个使能引脚，该引脚可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出，旨在较大限度地拓宽低电源应用中的信号动态范围，并且其规格专门针对 3.3V、5V 和 ±5V 电源而拟订。每个放大器的 en •√I_SUPPLY 乘积为 1.9，从而跻身最具降噪效率的运算放大器之列。

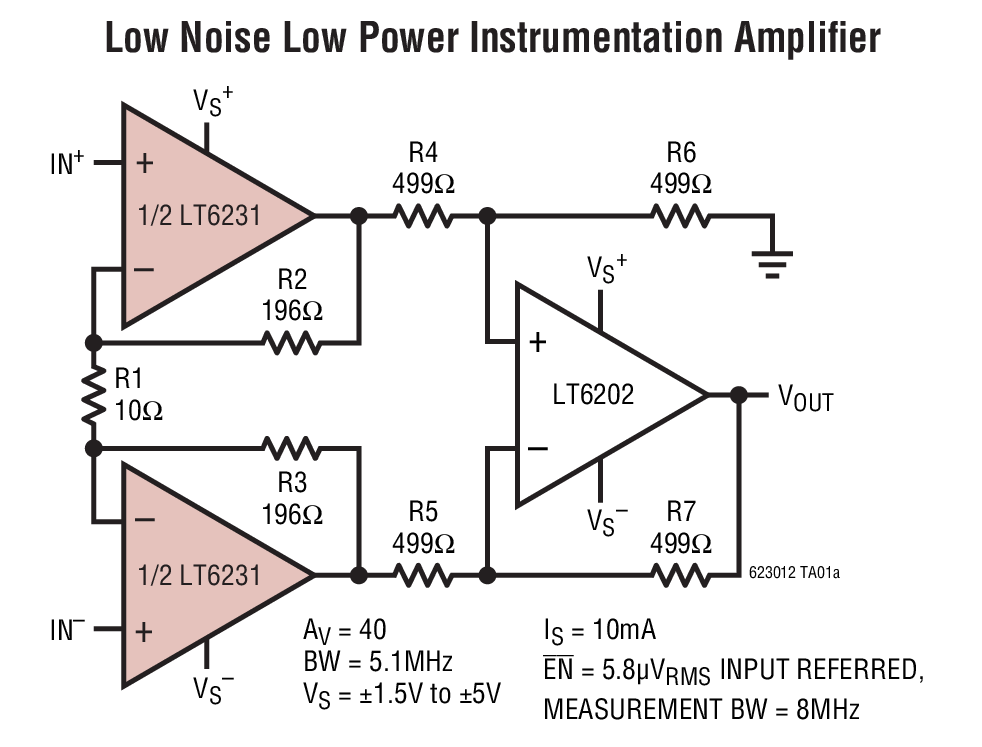

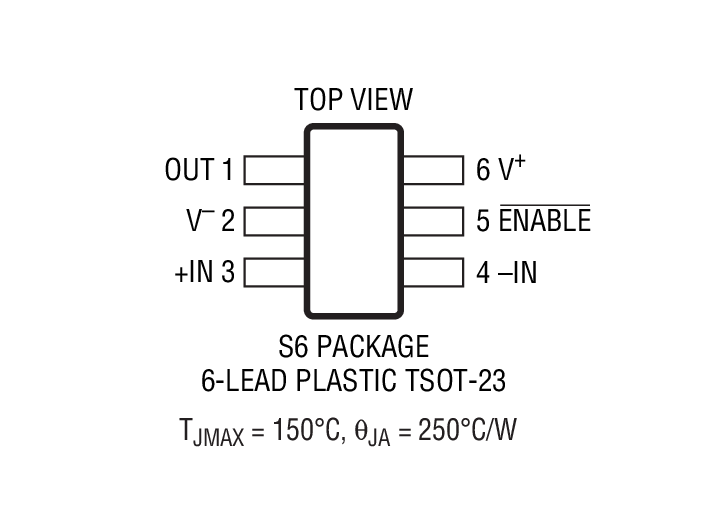

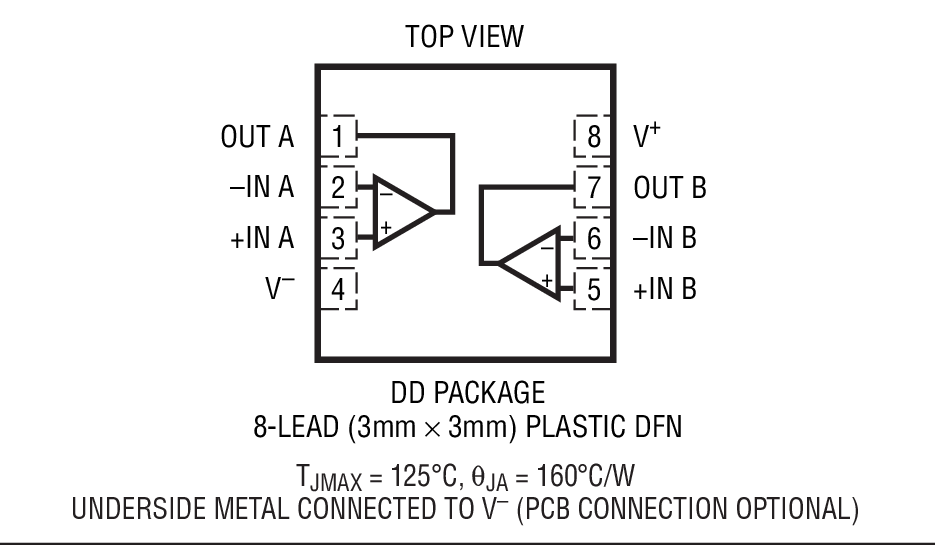

LT6230/ LT6230-10 采用 6 引脚 SOT-23 封装，LT6231 双通道器件采用具标准引出脚配置的 8 引脚 SO 封装。对于紧凑型布局，双通道器件还可以提供纤巧型双侧引脚细间距无引线封装 (DFN)。LT6232 使用 16 引脚 SSOP 封装。

= 应用=

超声放大器
低噪声、低功率信号处理
有源滤波器
驱动 A/D 转换器
轨至轨缓冲放大器
