ADI亚德诺 LTC6229 产品介绍
2026-03-09
0次
特性
- 超低电压噪声：0.88nV/√Hz
- 高速时低失真：
- HD2/HD3 < −100dBc（Av = +1，4VP-P，2MHz，RL = 1kΩ）
- 高压摆率：500V/μs
- GBW = 890MHz
- –3dB 频率 (AV = +1)：730MHz
- 输入失调电压：不同温度下的最大值为 250μV
- 失调漂移：0.4μV/°C
- 输入共模范围包括负电源轨
- 轨到轨输出摆幅
- 电源电流：每通道 16mA（典型值）
- 关断电源电流 = 500µA
- 工作电源范围：2.8V 至 11.75V
- 大输出电流：80mA（最小值）
- 极高开环增益：5.6V/μV (135dB)，RL = 1kΩ
- 工作温度范围：–40°C 至 125°C

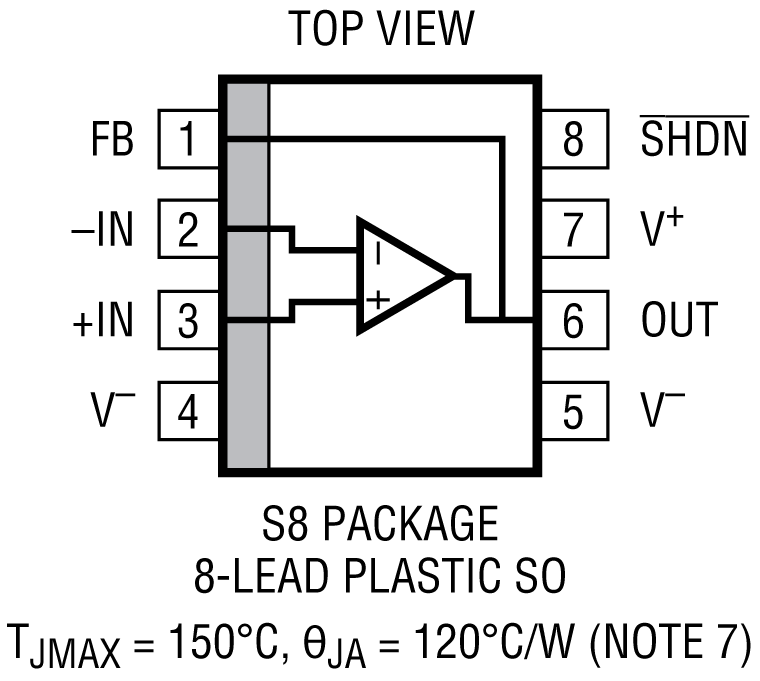

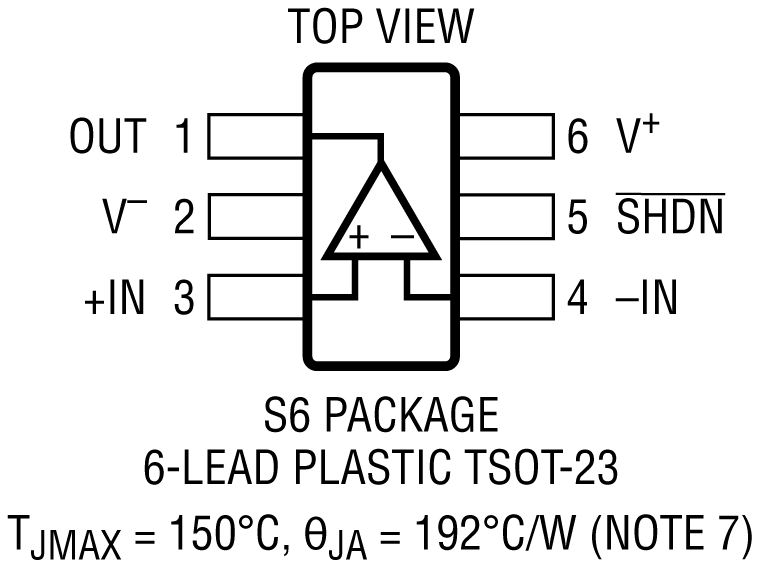

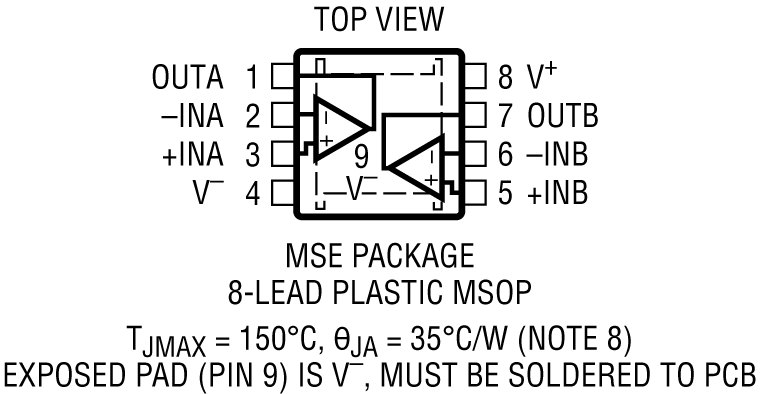

- 单通道版本采用 8 引脚 SOIC、TSOT-23 和 DC-6 封装，双通道版本采用 DD10 和 MS8 封装
产品详情和应用

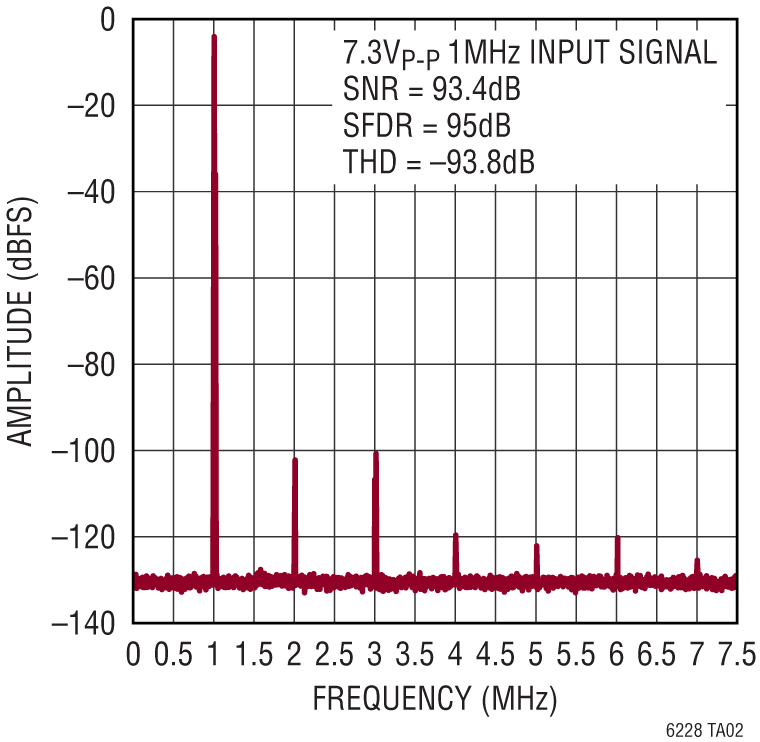

LTC6228/LTC6229 是单通道/双通道非常快速、低噪声、轨至轨输出、单位增益稳定型运放。这些器件的增益带宽乘积为 890MHz，转换速率为 500V/μs。这两款器件具有仅 0.88nV/√Hz的低输入参考电压噪声和优于 −100dB (在 P-P) 的低失真性能 (即使对于速度高达 2MHz 的大信号也不例外)，因而非常适合需要高动态范围和处理高转换速率信号的应用 (例如驱动 A/D 转换器)。其他特点包括关断以及启用/停用内部偏置电流抵消功能电路以优化噪声性能的能力。
由于兼具低失调、低失调漂移、高增益和高 CMRR，因而使得 LTC6228 系列成为宽动态范围应用的绝佳选择。
对于 2.8V 至 11.75V 电源电压，LTC6228 系列可保持出色的性能，这些器件规格在 3V、5V 和 10V (±5V) 电源。该运算放大器的输入范围扩展至负电源轨，输出范围包含整个电源范围，因此能适应宽摆幅信号和单电源运行。

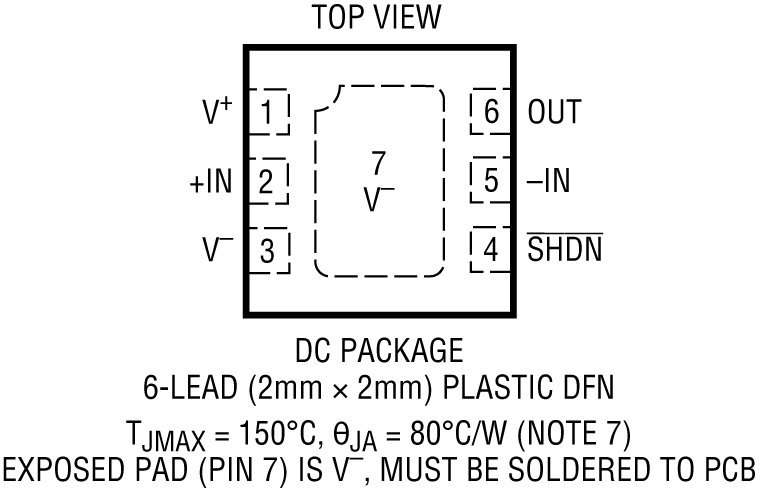

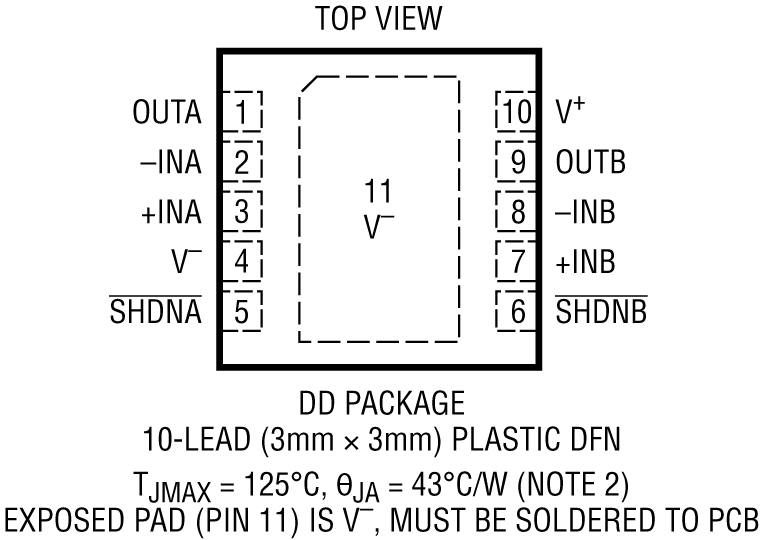

对于空间受限的 PCB 布局，LTC6228 可提供 2mm × 2mm DFN 封装，而 LTC6229 则可提供 3mm × 3mm DFN 封装。这些放大器还可提供传统的引线式封装。这些放大器可以用作许多高速运放的改进型替代产品，以改善速度、噪声、失真和动态范围。
应用
- 光学电子器件：快速跨阻抗放大器
- 驱动高动态范围 A/D 转换器
- 有源滤波器
- 视频放大器
- 高速差分至单端转换
- 低电压高保真放大
